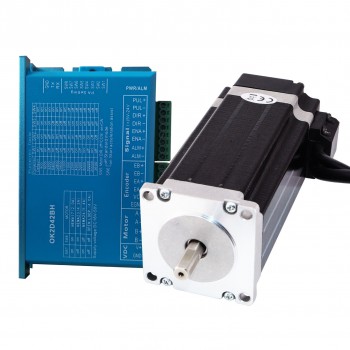

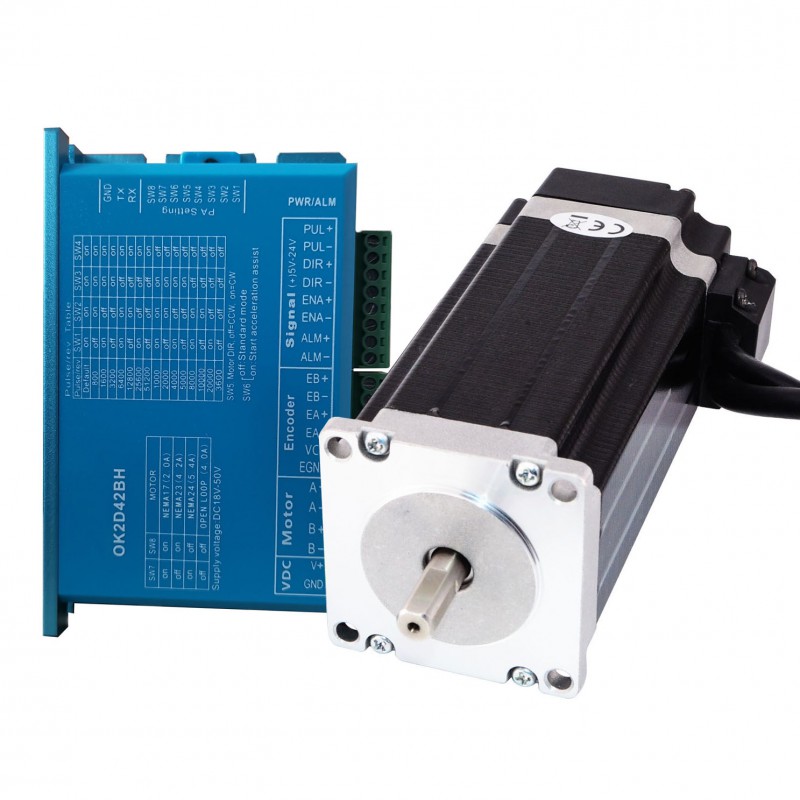

Silnika krokowego Nema 23 z zamkniętą pętlą 3,0 Nm + Sterownik silnika krokowego 1-OK2D42BH-23HS45
-
Instrukcje i dokumentacja:
Karta katalogowa silnika:
Instrukcja obsługi sterownika:
Nasza cena:531,38zł
Silnika krokowego Nema 23 z zamkniętą pętlą 3,0 Nm + Sterownik silnika krokowego 1-OK2D42BH-23HS45
Zestaw CNC zawiera:
- 1 x Sterownik silnika krokowego z zamkniętą pętlą OK2D42BH 0~5,6A 18~70VDC do silników krokowych Nema 17, Nema 23, Nema 24
- 1 x Silnik krokowy Nema 23 z zamkniętą pętlą 3,0Nm 23HS45-4204D-E1000 z enkoder 1000CPR
Specyfikacja silnika
- Numer części producenta: 23HS45-4204D-E1000
- Typ silnika: Silnik krokowy bipolarny
- Kąt kroku: 1,8 stopnia
- Moment trzymania: 3Nm
- Prąd znamionowy na fazę: 4,2A
- Napięcie: 3,78
- Rezystancja fazowa 0,9omów
- Indukcyjność: 3,8mH ± 20%(1KHz)
- Wymiary ramy: 57 x 57mm
- Długość korpusu: 113mm
- Średnica wału: Φ10mm
- Długość wału: 24mm
- Długość cięcia w kształcie litery D: 20mm
- Liczba wyprowadzeń: 4
- Długość wyprowadzeń: 500mm
- Waga: 1,2kg
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Czarny
|
Zielony
|
Czerwony
|
Niebieski
|

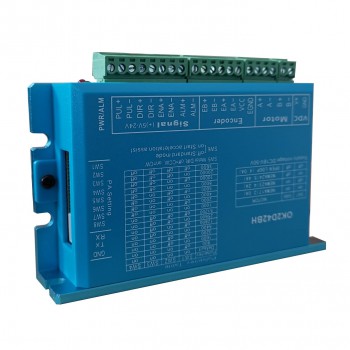

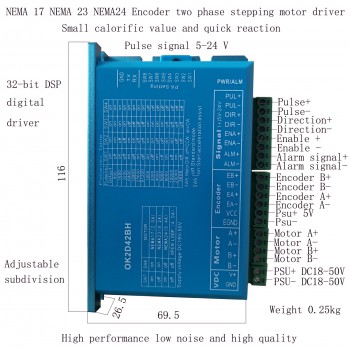

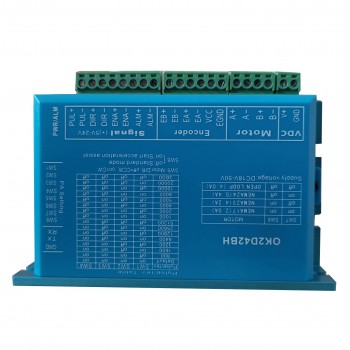

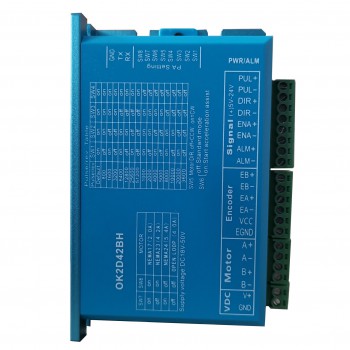

Specyfikacja sterownika
-
- Model:OK2D42BH
- Szczytowy prąd wyjściowy: 0~5,6A
- Napięcie wejściowe: +18~70VDC (typowo 36 V DC)
- Prąd sygnału logicznego: 7~16mA (typowo 10 mA)
- Częstotliwość sygnału wejściowego impulsowego: 0~200kHz
- Mikrokrok (kroki/obrót):200~51200ppr
- Prąd enkodera:50mA
- Rezystancja izolacji: 500MΩ
- Waga:580g
| Specyfikacja silnika | |
|---|---|
| Kąt kroku (°) | 1,8 / 1,8 |
| Długość korpusu (mm) | 113 |
| Moment trzymania (Ncm) | 280 |
| Moment trzymania (uncji cala) | 396,5 |
| Indukcyjność (mH) | 3,8 |
| Długość wyprowadzeń (mm) | 500 |
| Rozmiar silnika Nema | Nema 23 |
| Liczba wyprowadzeń | 4 |
| Rezystancja fazowa (om) | 0,9 |
| Prąd znamionowy (A) | 4,2 |
| Średnica wału (mm) | 8 |
| Długość wału (mm) | 21 |
| Specyfikacja elektryczna | |
| Częstotliwość wyjściowa (MHz) | ≤1 |
| Specyfikacja sterownika krokowego | |
| Napięcie sterownikiem (V) | 18 - 70 |
| Prąd wyjściowy (A) | 0 - 5,6 |
| Mikrokrok (kroki/obrót) | 400 - 51200 |
| Maksymalny impuls wejściowy (kHz) | 200 |
| Szerokość impulsu (μs) | 2,5 |
| Specyfikacja enkodera | |
| Napięcie znamionowe (V) | 5 |
| Prąd wyjściowy (mA) | 55 |
| Rozwiązanie (CPR) | 1000 |
| Prędkość biegu (obr./min) | ≤5000 |
| Stopień ochrony IP | IP20 |
| Specyfikacja fizyczna | |
| Waga (g) | 2200 |
