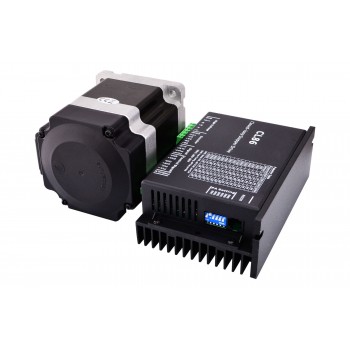

Zestaw silnika krokowego Nema 34 z zamkniętą pętlą 1-CL86-34HS31 4,5Nm z sterownikiem
-
Instrukcje i dokumentacja:
Karta katalogowa silnika:
Instrukcja obsługi sterownika:
Nasza cena:568,46zł

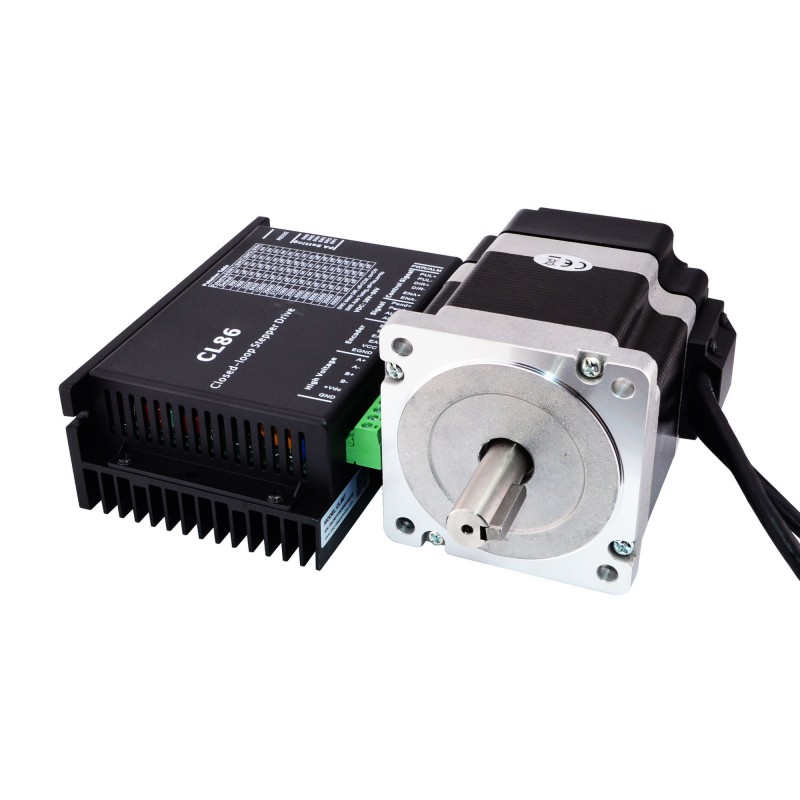

Zestaw silnika krokowego Nema 34 z zamkniętą pętlą 1-CL86-34HS31 4,5Nm z sterownikiem
Zestaw CNC zawiera:
- 1 x Sterownik silnika krokowego z zamkniętą pętlą 0~8,2A 24~80VDC dla silnika krokowego Nema 34
- 1 x Silnik krokowy Nema 34 z zamkniętą pętlą 34HS31-5504D-E1000 4,5Nm z enkoderem 1000CPR
Specyfikacja silnika
- Numer części producenta: 34HS31-5504D-E1000
- Typ silnika: Silnik krokowy bipolarny
- Kąt kroku: 1,8 stopnia
- Moment trzymania: 4,5Nm
- Prąd znamionowy na fazę: 5,5A
- Napięcie: 2,2
- Rezystancja fazowa 0,4omów
- Indukcyjność: 3,5mH ± 20%(1KHz)
- Wymiary ramy: 86 x 86mm
- Długość korpusu: 80mm
- Średnica wału: Φ14mm
- Długość wału: 35mm
- Długość wału wpustowego: 25mm
- Liczba wyprowadzeń: 4
- Długość wyprowadzeń: 500mm
- Waga: 1,2kg
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Czarny
|
Zielony
|
Czerwony
|
Niebieski
|
Specyfikacja sterownika
- Pętla zamknięta, eliminuje utratę synchronizacji
- Szerszy zakres działania – wyższy moment obrotowy i wyższa prędkość
- Mniejsze nagrzewanie się silnika i większa wydajność
- Nie wymaga dużego marginesu momentu obrotowego
- Brak strojenia i zawsze stabilna praca
- Szybka reakcja, brak opóźnień i praktycznie zerowy czas stabilizacji
- Wysoki moment obrotowy przy rozruchu i niskich prędkościach, wysoka sztywność w stanie spoczynku
- Oferuje wydajność porównywalną z serwosilnikiem przy znacznie niższych kosztach
| Specyfikacja silnika | |
|---|---|
| Kąt kroku (°) | 1,8 / 1,8 |
| Długość korpusu (mm) | 80 |
| Moment trzymania (Ncm) | 450 |
| Moment trzymania (uncji cala) | 637,3 |
| Indukcyjność (mH) | 3,5 |
| Długość wyprowadzeń (mm) | 500 |
| Rozmiar silnika Nema | Nema 34 |
| Liczba wyprowadzeń | 4 |
| Rezystancja fazowa (om) | 0,4 |
| Prąd znamionowy (A) | 5,5 |
| Średnica wału (mm) | 14 |
| Długość wału (mm) | 37 |
| Specyfikacja elektryczna | |
| Częstotliwość wyjściowa (MHz) | ≤1 |
| Specyfikacja sterownika krokowego | |
| Napięcie sterownikiem (V) | 24 - 80 |
| Prąd wyjściowy (A) | 0 - 8,2 |
| Mikrokrok (kroki/obrót) | 400 - 51200 |
| Maksymalny impuls wejściowy (kHz) | 200 |
| Szerokość impulsu (μs) | 2,5 |
| Specyfikacja enkodera | |
| Napięcie znamionowe (V) | 5 |
| Prąd wyjściowy (mA) | 55 |
| Rozwiązanie (CPR) | 1000 |
| Kanały sygnału wyjściowego | 2 kanały |
| Prędkość biegu (obr./min) | ≤5000 |
| Stopień ochrony IP | IP20 |
| Specyfikacja fizyczna | |
| Waga (g) | 3500 |
