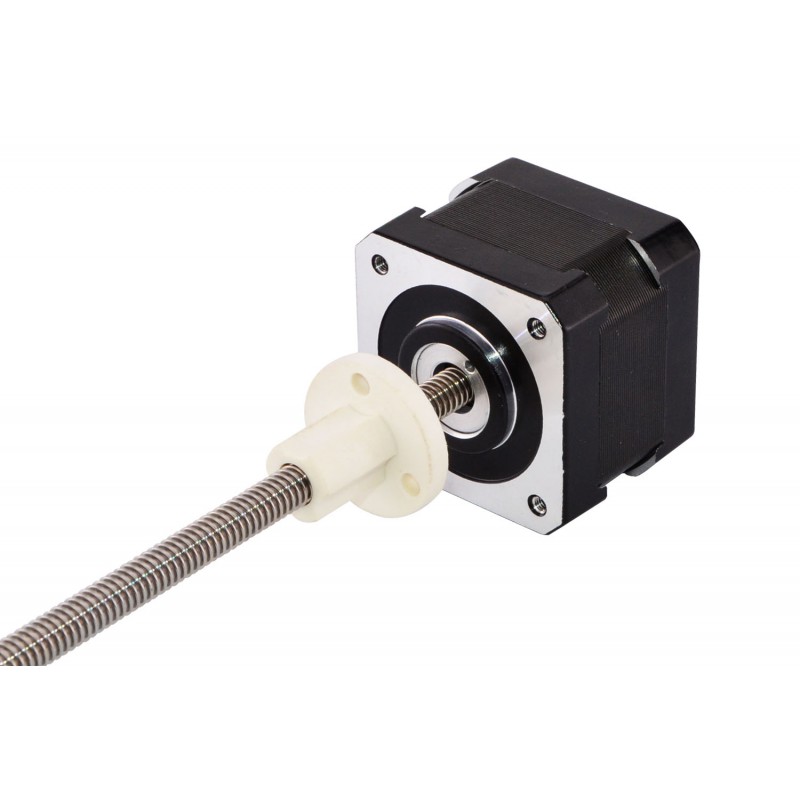

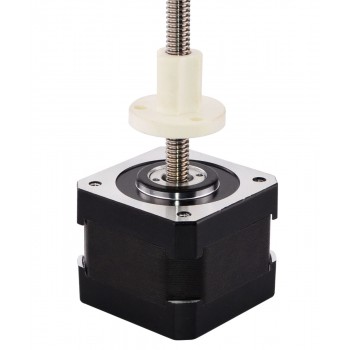

Zewnętrzny liniowy silnik krokowy Nema 17 17LS13-07049-150E skok na obrót 1,27mm

Zewnętrzny liniowy silnik krokowy Nema 17 17LS13-07049-150E skok na obrót 1,27mm

Ten model jest zbliżony konstrukcyjnie do zewnętrznego liniowego siłownika krokowego Haydon Kerk serii 43000 w rozmiarze 17. Część silnikowa to silnik krokowy NEMA 17 o długości korpusu 34 mm, kącie kroku 1,8° i prądzie znamionowym 0,7 A. Zintegrowany ze śrubą pociągową o średnicy 6,35 mm i długości 150 mm oraz z nakrętką z tworzywa POM. Przemieszczenie liniowe wynosi 1,27 mm na jeden obrót.

Specyfikacja elektryczna

• Numer części producenta: 17LS13-07049-150E
• Typ silnika: Zewnętrzny liniowy silnik krokowy
• Kąt kroku: 1,8°
• Minimal Thrust: 230N (300pps)
• Prąd znamionowy na fazę: 0,7A
• Rezystancja fazowa 7,2omów
• Napięcie: 5V
• Indukcyjność: 10,6mH±20%(1KHz)

Dane fizyczne

• Wymiary ramy: 42 x 42mm
• Długość korpusu: 34mm
• Długość śruby pociągowej: 150mm
• Średnica śruby pociągowej: Φ6,35mm
• Skok/krok: 0,00635mm
• Skok/obrót śruby pociągowej: 1,27mm
• Liczba wyprowadzeń: 4
• Długość wyprowadzeń: 300mm
• Waga: 241g
