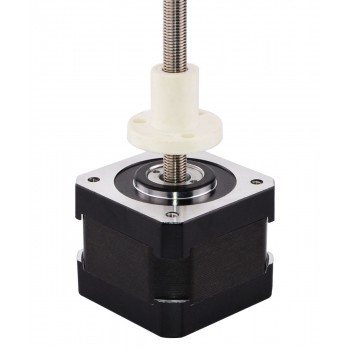

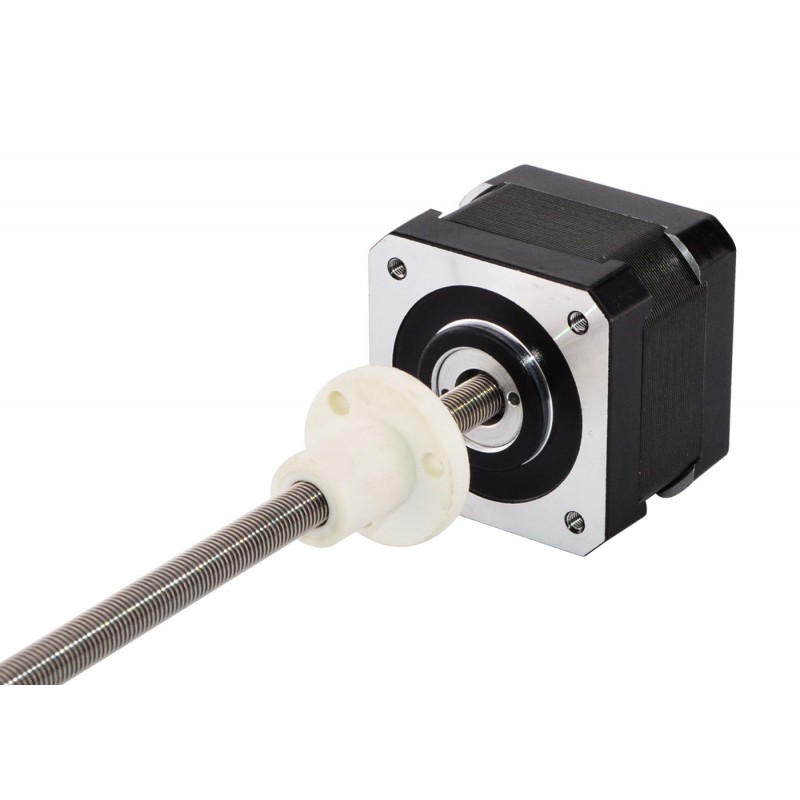

Zewnętrzny liniowy silnik krokowy Nema 17 skok na obrót 0,794mm 17LS13-1504P-150E
Ten model jest zbliżony konstrukcyjnie do zewnętrznego liniowego siłownika krokowego Haydon Kerk serii 43000 w rozmiarze 17. Część silnikowa to silnik krokowy NEMA 17 o długości korpusu 34 mm, kącie kroku 1,8° i prądzie znamionowym 1,5 A. Zintegrowany ze śrubą pociągową o średnicy 6,35 mm i długości 150 mm oraz z nakrętką z tworzywa POM. Przemieszczenie liniowe wynosi 0,794 mm na jeden obrót.
Specyfikacja elektryczna
- Numer części producenta: 17LS13-1504P-150E
- Typ silnika: Zewnętrzny liniowy silnik krokowy
- Kąt kroku: 1,8°
- Minimal Thrust: 434N (300pps)
- Prąd znamionowy na fazę: 1,5A
- Rezystancja fazowa 1,56omów
- Napięcie: 2,33V
- Indukcyjność: 1,9mH±20%(1KHz)
Dane fizyczne
- Wymiary ramy: 42 x 42mm
- Długość korpusu: 34mm
- Długość śruby pociągowej: 150mm
- Średnica śruby pociągowej: Φ6,35mm
- Skok/krok: 0,00396875mm
- Skok/obrót śruby pociągowej: 0,794mm
- Liczba wyprowadzeń: 4
- Długość wyprowadzeń: 300mm
- Waga: 241g
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Czerwony
|
Czerwono/Biały
|
Zielony/Biały
|
Zielony
|
| Specyfikacja elektryczna | |
|---|---|
| Bipolarny/Unipolarny | Bipolarny |
| Indukcyjność (mH) | 1,9 |
| Minimalny ciąg (N) | 434 |
| Typ silnika | Zewnętrzny |
| Rezystancja fazowa (om) | 1,56 |
| Prąd znamionowy (A) | 1,5 |
| Kąt kroku (°) | 1,8 |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 33,8 |
| Wymiary ramy (mm) | 42x42 |
| Średnica śruby pociągowej (mm) | 6,35 |
| Długość śruby pociągowej (mm) | 150 |
| Skok/obrót śruby pociągowej (mm) | 0,79375 |
| Skok/krok (mm) | 0,00396875 |
| Liczba wyprowadzeń | 4 |
| Długość wyprowadzeń (mm) | 300 |
