Zewnętrzny liniowy silnik krokowy Nema 23 3A skok na obrót 20mm 23LS22-3004E-355R
- Instrukcje i dokumentacja: Pełna karta katalogowa:
Nasza cena:243,38zł

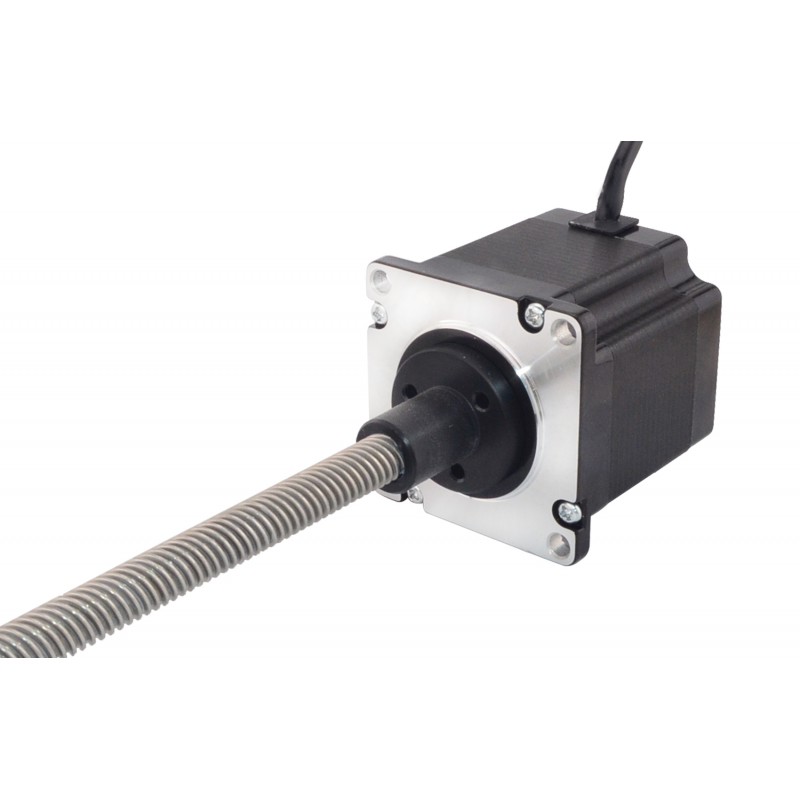

Zewnętrzny liniowy silnik krokowy Nema 23 3A skok na obrót 20mm 23LS22-3004E-355R
Ten model to ekonomiczny liniowy silnik krokowy typu NEMA 23 z wyprowadzoną na zewnątrz śrubą pociągową. Część silnikowa to silnik krokowy NEMA 23 o długości korpusu 56 mm, kącie kroku 1,8° i prądzie znamionowym 3 A. Zintegrowany jest z gwintowanym prętem Tr10x20 o długości 355 mm, wzdłuż którego przemieszcza się nakrętka POM. Skok liniowy wynosi 20 mm na jeden obrót.
Specyfikacja elektryczna
- Numer części producenta: 23LS22-3004E-355R
- Typ silnika: Zewnętrzny liniowy silnik krokowy
- Kąt kroku: 1,8 stopnia
- Moment trzymania: 1,3N.m(184,132uncji cala)
- Prąd znamionowy na fazę: 3,00A
- Rezystancja fazowa 1,10omów
- Indukcyjność: 3,20mH ± 20%(1KHz)
Dane fizyczne
- Wymiary ramy: 57 x 57mm
- Długość korpusu: 56mm
- Długość śruby pociągowej: 355mm(13,976")
- Średnica śruby pociągowej: Φ10mm(0,394")
- Skok/krok: 0,1mm(0,003937")
- Skok/obrót: 20mm(0,787")
- Liczba wyprowadzeń: 4
- Długość wyprowadzeń: 500mm
- Waga: 650g
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Czarny
|
Zielony
|
Czerwony
|
Niebieski
|
| Specyfikacja elektryczna | |
|---|---|
| Moment trzymania (Ncm) | 130 |
| Moment trzymania (uncji cala) | 184 |
| Indukcyjność (mH) | 3,2 |
| Rezystancja fazowa (om) | 1,1 |
| Prąd znamionowy (A) | 3 |
| Kąt kroku (°) | 1,8 |
| Typ silnika | Zewnętrzny |
| Specyfikacja silnika | |
| Bipolarny/Unipolarny | Bipolarny |
| Długość wyprowadzeń (mm) | 500 |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 56 |
| Wymiary ramy (mm) | 57 x 57 |
| Średnica śruby pociągowej (mm) | 10 |
| Długość śruby pociągowej (mm) | 355 |
| Liczba wyprowadzeń | 4 |
| Skok/obrót śruby pociągowej (mm) | 20 |
| Skok/krok (mm) | 0,1 |
