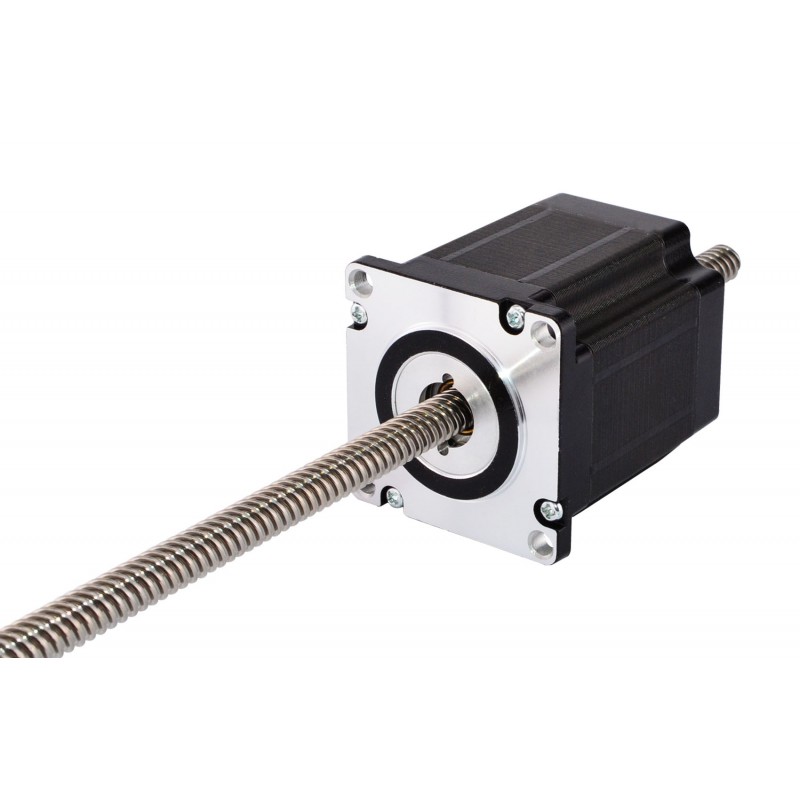

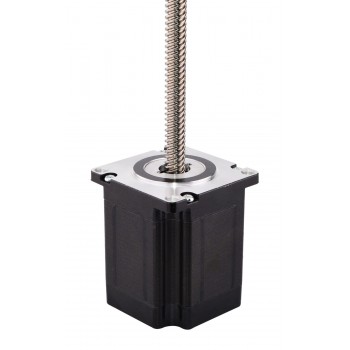

Zewnętrzny liniowy silnik krokowy Nema 23 23LS26-2504A-250N skok na obrót 1,5875mm
- Instrukcje i dokumentacja: Pełna karta katalogowa:
Nasza cena:618,14zł
Zewnętrzny liniowy silnik krokowy Nema 23 23LS26-2504A-250N skok na obrót 1,5875mm
Ten model jest niemal identyczny jak siłownik liniowy serii Haydon Kerk 57000, rozmiar 23, wersja podwójna (double stack), w wykonaniu zewnętrznym. Część silnikowa to silnik krokowy NEMA 23 o długości korpusu 66 mm, kącie kroku 1,8° i prądzie znamionowym 2,5 A. Zintegrowany ze śrubą pociągową o średnicy 9,53 mm i długości 250 mm. Skok liniowy wynosi 1,5875 mm na jeden obrót.
Specyfikacja elektryczna
- Numer części producenta: 23LS26-2504A-250N
- Typ silnika: Liniowy silnik krokowy nieuchwytny
- Kąt kroku: 1,8°
- Minimal Thrust: 750N (300pps)
- Prąd znamionowy na fazę: 2,5A
- Rezystancja fazowa 2omów
- Napięcie: 5V
- Indukcyjność: 7,6mH±20%(1KHz)
Dane fizyczne
- Wymiary ramy: 42 x 42mm
- Długość korpusu: 66mm
- Długość śruby pociągowej: 250mm(9,8425")
- Średnica śruby pociągowej: Φ9,53mm(0,3752")
- Skok/krok: 0,0079375mm(0,0003125")
- Skok/obrót śruby pociągowej: 1,5875mm(0,0625")
- Liczba wyprowadzeń: 4
- Długość wyprowadzeń: 300mm
- Waga: 958g
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Czerwony
|
Czerwono/Biały
|
Zielony/Biały
|
Zielony
|
| Specyfikacja elektryczna | |
|---|---|
| Bipolarny/Unipolarny | Bipolarny |
| Indukcyjność (mH) | 8,2 |
| Minimalny ciąg (N) | 750 |
| Typ silnika | Niezablokowany |
| Rezystancja fazowa (om) | 2,1 |
| Prąd znamionowy (A) | 2,5 |
| Kąt kroku (°) | 1,8 |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 66 |
| Wymiary ramy (mm) | 57x57 |
| Średnica śruby pociągowej (mm) | 9,53 |
| Długość śruby pociągowej (mm) | 250 |
| Skok/obrót śruby pociągowej (mm) | 1,5875 |
| Skok/krok (mm) | 0,0079375 |
| Liczba wyprowadzeń | 4 |
| Długość wyprowadzeń (mm) | 300 |
