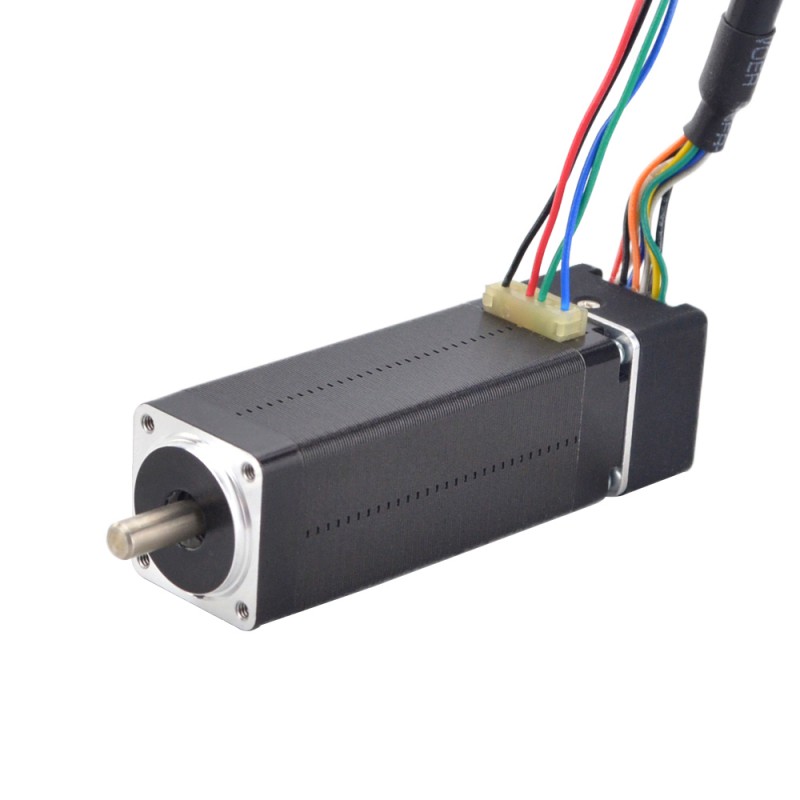

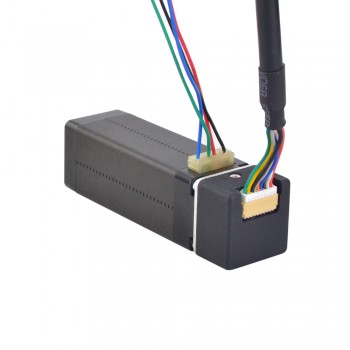

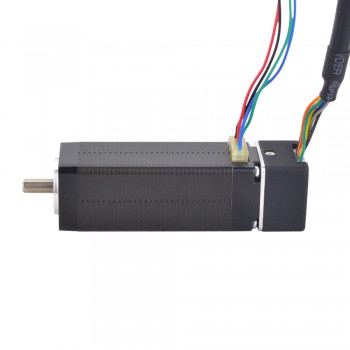

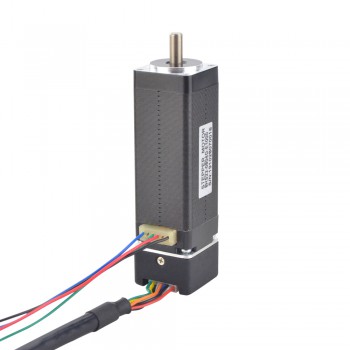

Silnik krokowy Nema 8 z zamkniętą pętlą 8HS22-0804D-E1000 0,054Nm z enkoderem 1000CPR
- Instrukcje i dokumentacja: Pełna karta katalogowa:
Nasza cena:358,36zł
Silnik krokowy Nema 8 z zamkniętą pętlą 8HS22-0804D-E1000 0,054Nm z enkoderem 1000CPR
Specyfikacja elektryczna
- Numer części producenta: 8HS22-0804D-E1000
- Liczba faz: 2
- Kąt kroku: 1,8 stopnia
- Moment trzymania: 0,054 Nm
- Prąd znamionowy na fazę: 0,8 A
- Rezystancja fazowa 8,5 omów± 10%
- Indukcyjność: 5,6 mH ± 20%(1KHz)
Dane fizyczne
- Wymiary ramy: 20 x 20 mm
- Długość korpusu: 55 mm
- Średnica wału: Φ4 mm
- Długość wału: 10 mm
- Długość wyprowadzeń: 300 mm
- Waga:123g
Specyfikacja enkodera
- Napięcie sterownikiem: 5V
- Prąd wyjściowy: 55mA
- Rozdzielczość: 1000ppr
- Sygnał wyjściowy: 2 Kanały
- Średnica otworu: Φ8mm
- Częstotliwość wyjściowa: ≤1MHz
- Prędkość obrotowa: ≤5000 obr./min
- Stopień ochrony IP: IP20
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Czarny
|
Zielony
|
Czerwony
|
Niebieski
|
| Specyfikacja silnika | |
|---|---|
| Bipolarny/Unipolarny | Bipolarny |
| Moment trzymania (Ncm) | 5,4 |
| Moment trzymania (uncji cala) | 7,65 |
| Indukcyjność (mH) | 5,6 |
| Długość wyprowadzeń (mm) | 300 |
| Rozmiar silnika Nema | Nema 8 |
| Liczba wyprowadzeń | 4 |
| Rezystancja fazowa (om) | 8,5 |
| Prąd znamionowy (A) | 0,8 |
| Średnica wału (mm) | 4 |
| Długość wału (mm) | 10 |
| Kąt kroku (°) | 1,8 |
| Specyfikacja enkodera | |
| Prąd wyjściowy (mA) | 55 |
| Częstotliwość wyjściowa | ≤1MHz |
| Kanały sygnału wyjściowego | 2 |
| Napięcie znamionowe (V) | 5 |
| Rozwiązanie (CPR) | 1000 |
