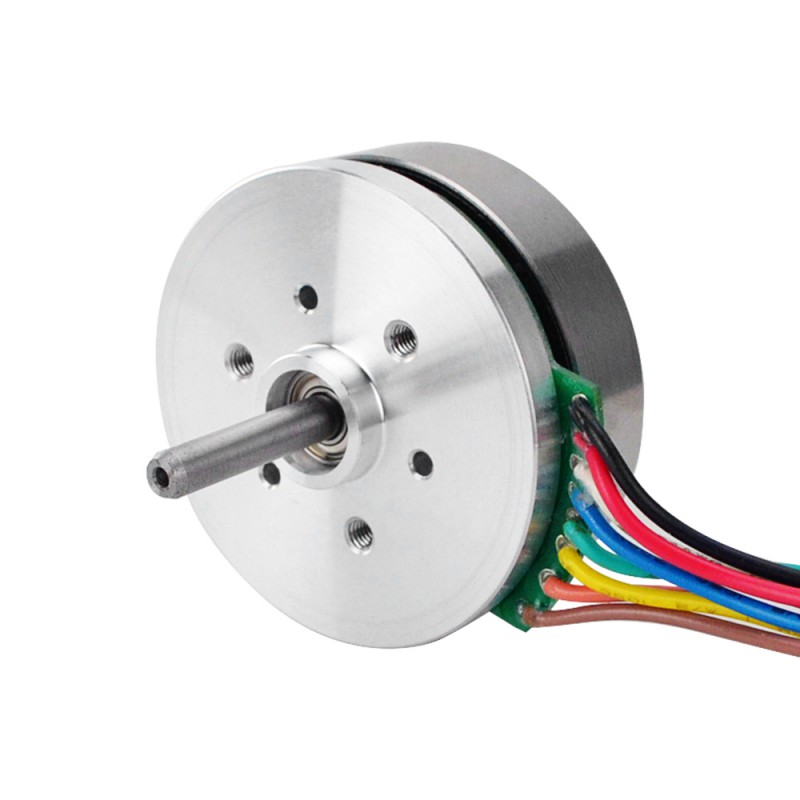

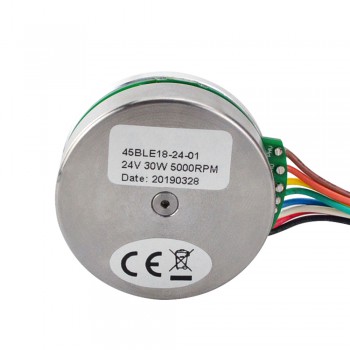

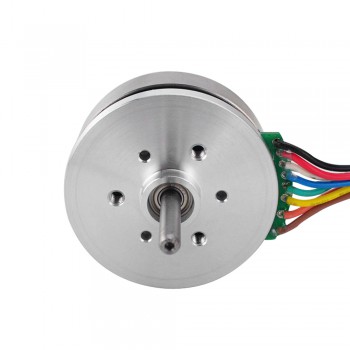

Ф43,2x18mm Silnik bldc z zewnętrznym wirnikiem 45BLE18-24-01 24 V 5000 obr./min 0,05 Nm 30 W 1,6 A

Ф43,2x18mm Silnik bldc z zewnętrznym wirnikiem 45BLE18-24-01 24 V 5000 obr./min 0,05 Nm 30 W 1,6 A

Specyfikacja elektryczna

• Numer części producenta: 45BLE18-24-01
• Liczba faz: 3
• Liczba biegunów: 16
• Rezystancja/linia: 1,42±10% oma przy 20℃
• Indukcyjność/linia: 0,6±20% mH przy 1kHz
• Napięcie znamionowe: 24 VDC
• Prędkość bez obciążenia: 6500±10% obr./min
• Prąd bez obciążenia: 0,5 A
• Moment znamionowy: 50 mN.m
• Prędkość znamionowa: 5000 obr./min
• Prąd znamionowy: 1.6 A
• Moc znamionowa: 30 W
• Stała siły elektromotorycznej zwrotnej: 2.61 Vrms/kRPM
• Stała momentu obrotowego: 35.3 mN.m/A
• Bezwładność wirnika: 99 g.cm²
• Wzrost temperatury: mniej niż 80 kΩ
• Klasa izolacji: B 130 ℃
• Wytrzymałość dielektryczna: 500 VAC 1MIN
• Rezystancja izolacji: 100 MOhm @500VDC
• Temperatura otoczenia: -25 ~ +50 ℃

Dane fizyczne

• Wymiary ramy: Φ43.2 mm
• Długość korpusu: 18 mm
• Średnica wału: Φ4 mm
• Długość wału: 20.6 mm
• Liczba wyprowadzeń: 8
• Długość wyprowadzeń: 300 mmMin.
• Czujnik: Czujnik Halla
• Waga: 80 g

Połączenie
