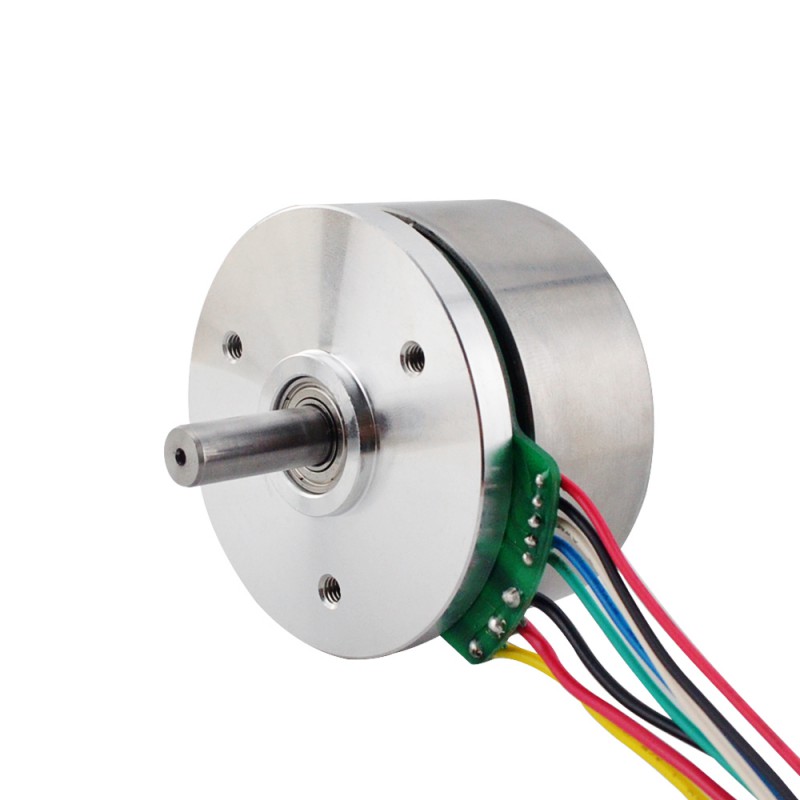

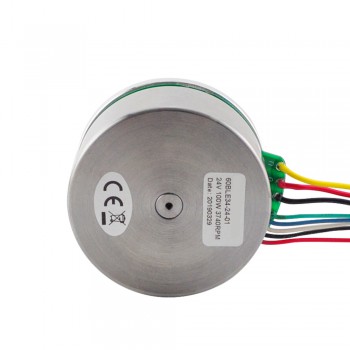

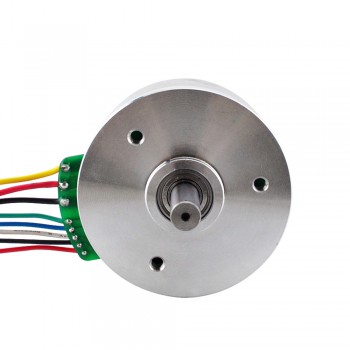

Ф61,2x34mm Silnik bldc z zewnętrznym wirnikiem 60BLE34-24-01 24 V 3740 obr./min 0,284 Nm 100 W 5,3 A

Ф61,2x34mm Silnik bldc z zewnętrznym wirnikiem 60BLE34-24-01 24 V 3740 obr./min 0,284 Nm 100 W 5,3 A

Specyfikacja elektryczna

• Numer części producenta: 60BLE34-24-01
• Liczba faz: 3
• Liczba biegunów: 14
• Rezystancja/linia: 0,3±0,1 oma przy 20℃
• Indukcyjność/linia: 0,2±0,2 mH przy 1kHz
• Napięcie znamionowe: 24 VDC
• Prędkość bez obciążenia: 4250±10% obr./min
• Prąd bez obciążenia: 0.8 A
• Moment znamionowy: 284 mN.m
• Prędkość znamionowa: 3740 obr./min
• Prąd znamionowy: 5,0 A
• Moc znamionowa: 100 W
• Stała siły elektromotorycznej zwrotnej: 4.2 Vrms/kRPM
• Stała momentu obrotowego: 56.7 mN.m/A
• Bezwładność wirnika: 1210 g.cm²
• Wzrost temperatury: mniej niż 80 kΩ
• Klasa izolacji: B 130 ℃
• Wytrzymałość dielektryczna: 500 VAC 1MIN
• Rezystancja izolacji: 100 MOhm @500VDC
• Temperatura otoczenia: -25 ~ +50 ℃

Dane fizyczne

• Wymiary ramy: Φ61.2 mm
• Długość korpusu: 34 mm
• Średnica wału: Φ8 mm
• Długość wału: 23 mm
• Liczba wyprowadzeń: 8
• Długość wyprowadzeń: 300 mmMin.
• Czujnik: Czujnik Halla
• Waga: 400 g

Połączenie
