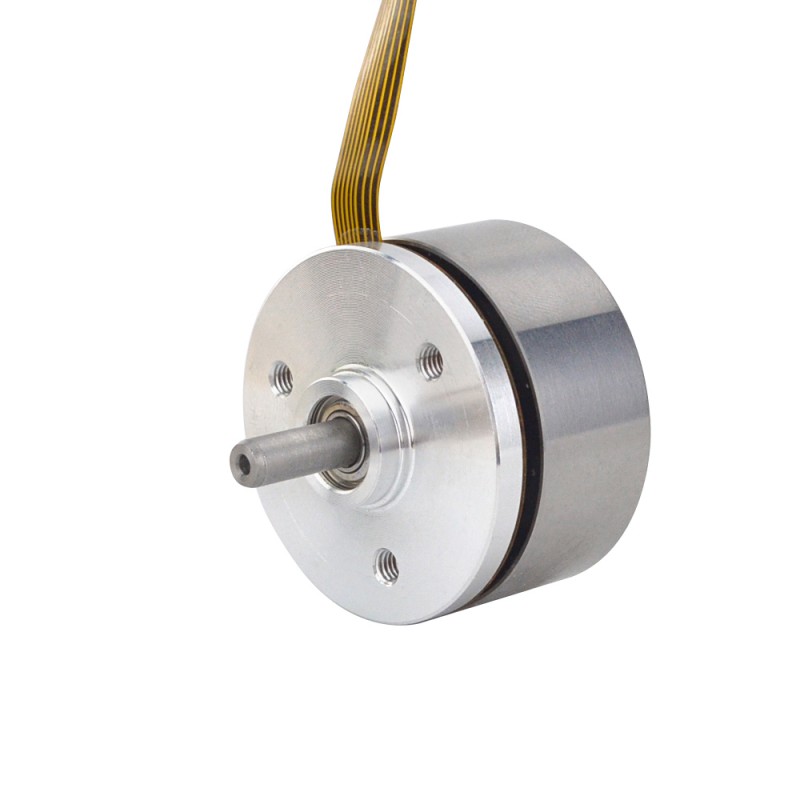

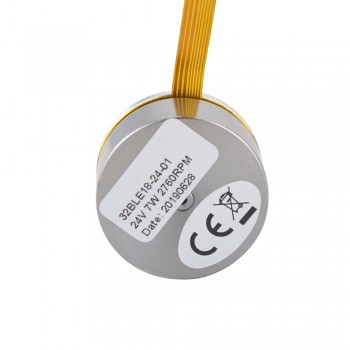

Ф32x17,5mm Silnik bldc z zewnętrznym wirnikiem 32BLE18-24-01 24 V 2760 obr./min 0,0253 Nm 7 W 0,5 kg
- Instrukcje i dokumentacja: Pełna karta katalogowa:
Nasza cena:446,79zł
Ф32x17,5mm Silnik bldc z zewnętrznym wirnikiem 32BLE18-24-01 24 V 2760 obr./min 0,0253 Nm 7 W 0,5 kg
Specyfikacja elektryczna
- Numer części producenta: 32BLE18-24-01
- Liczba faz: 3
- Liczba biegunów: 8
- Rezystancja/linia: 13,7±10% oma przy 20℃
- Indukcyjność/linia: 7,73±20% mH przy 1kHz
- Napięcie znamionowe: 24 VDC
- Prędkość bez obciążenia: 4530±10% obr./min
- Prąd bez obciążenia: 0,3 A
- Moment znamionowy: 25.3 mN.m
- Prędkość znamionowa: 2760 obr./min
- Prąd znamionowy: 0,5 A
- Moc znamionowa: 7 W
- Stała siły elektromotorycznej zwrotnej: 3.75 Vrms/kRPM
- Stała momentu obrotowego: 50 mN.m/A
- Bezwładność wirnika: 35 g.cm2
- Wzrost temperatury: poniżej 80 ℃
- Klasa izolacji: B 130 ℃
- Wytrzymałość dielektryczna: 500 VAC 1MIN
- Rezystancja izolacji: 100 MOhm @500VDC
- Temperatura otoczenia: -25 ~ +50 ℃
Dane fizyczne
- Wymiary ramy: Φ32 mm
- Długość korpusu: 17.5 mm
- Średnica wału: Φ4 mm
- Długość wału: 13.8 mm
- Liczba wyprowadzeń: 8
- Długość wyprowadzeń: 92.5 mm
- Czujnik: Czujnik Halla
- Waga: 50 g
Połączenie
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
|
Vcc
|
Hall C
|
Hall A
|
Hall B
|
GND
|
W
|
V
|
U
|
| Specyfikacja silnika BLDC | |
|---|---|
| Klasa izolacji | B 130 ℃ |
| Długość korpusu(mm) | 17,5 |
| Prąd znamionowy (A) | 0,5 |
| Moc znamionowa (W) | 7 |
| Moment znamionowy (Nm) | 0,0253 |
| Napięcie znamionowe (V) | 24 |
| Liczba faz | 3 |
| Liczba biegunów | 8 |
| Specyfikacja fizyczna | |
| Wymiary ramy (mm) | Φ32 |
| Liczba wyprowadzeń | 8 |
| Średnica wału (mm) | Φ4 |
| Długość wału (mm) | 13,8 |
| Waga (g) | 50 |
