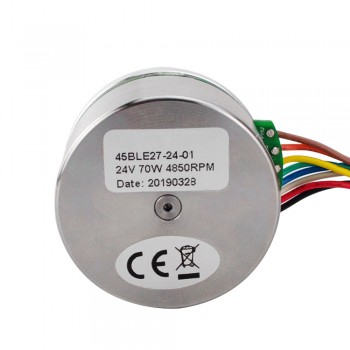

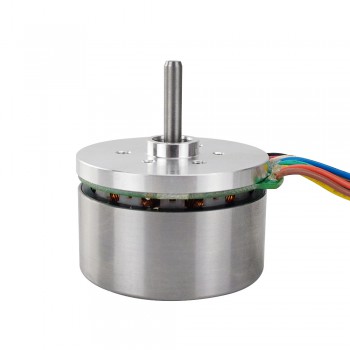

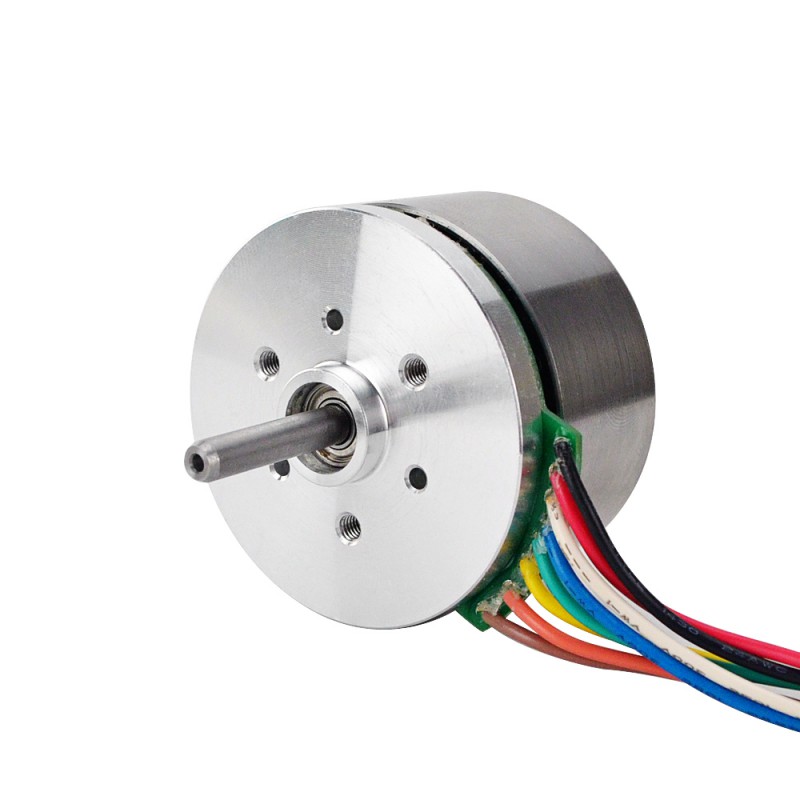

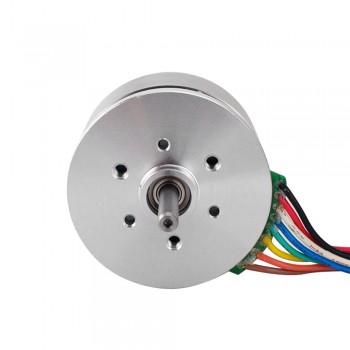

Ф43,2x27mm Silnik bldc z zewnętrznym wirnikiem 45BLE27-24-0 24 V 4850 obr./min 0,13 Nm 70 W 3,6 A
- Instrukcje i dokumentacja: Pełna karta katalogowa:
Nasza cena:575,72zł
Ф43,2x27mm Silnik bldc z zewnętrznym wirnikiem 45BLE27-24-0 24 V 4850 obr./min 0,13 Nm 70 W 3,6 A
Specyfikacja elektryczna
- Numer części producenta: 45BLE27-24-01
- Liczba faz: 3
- Liczba biegunów: 16
- Rezystancja/linia: 0,56±0,1 oma przy 20℃
- Indukcyjność/linia: 0,27±0,1 mH przy 1kHz
- Napięcie znamionowe: 24 VDC
- Prędkość bez obciążenia: 6100±10% obr./min
- Prąd bez obciążenia: 0,5 A
- Moment znamionowy: 130 mN.m
- Prędkość znamionowa: 4850 obr./min
- Prąd znamionowy: 3.6 A
- Moc znamionowa: 70 W
- Stała siły elektromotorycznej zwrotnej: 2.75 Vrms/kRPM
- Stała momentu obrotowego: 37.2 mN.m/A
- Bezwładność wirnika: 181 g.cm2
- Wzrost temperatury: mniej niż 80 kΩ
- Klasa izolacji: B 130 ℃
- Wytrzymałość dielektryczna: 500 VAC 1MIN
- Rezystancja izolacji: 100 MOhm @500VDC
- Temperatura otoczenia: -25 ~ +50 ℃
Dane fizyczne
- Wymiary ramy: Φ43.2 mm
- Długość korpusu: 27 mm
- Średnica wału: Φ4 mm
- Długość wału: 20.6 mm
- Liczba wyprowadzeń: 8
- Długość wyprowadzeń: 300 mmMin.
- Czujnik: Czujnik Halla
- Waga: 150 g
Połączenie
|
U
|
V
|
W
|
GND
|
2
|
1
|
3
|
VHall
|
|
Pomarańczowy
|
Brązowy
|
Żółty
|
Czarny
|
Zielony
|
Niebieski
|
Biały
|
Czerwony
|
| Specyfikacja silnika BLDC | |
|---|---|
| Klasa izolacji | B 130 ℃ |
| Prąd znamionowy (A) | 3,6 |
| Moc znamionowa (W) | 70 |
| Moment znamionowy (Nm) | 0,13 |
| Napięcie znamionowe (V) | 24 |
| Liczba faz | 3 |
| Liczba biegunów | 16 |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 27 |
| Wymiary ramy (mm) | Φ43,2 |
| Liczba wyprowadzeń | 8 |
| Średnica wału (mm) | 4 |
| Długość wału (mm) | 20,6 |
| Waga (g) | 150 |
