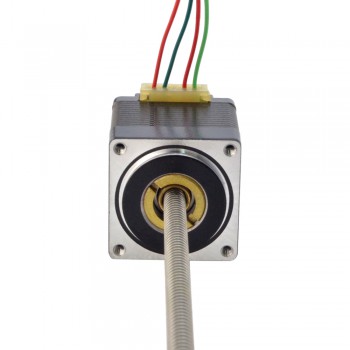

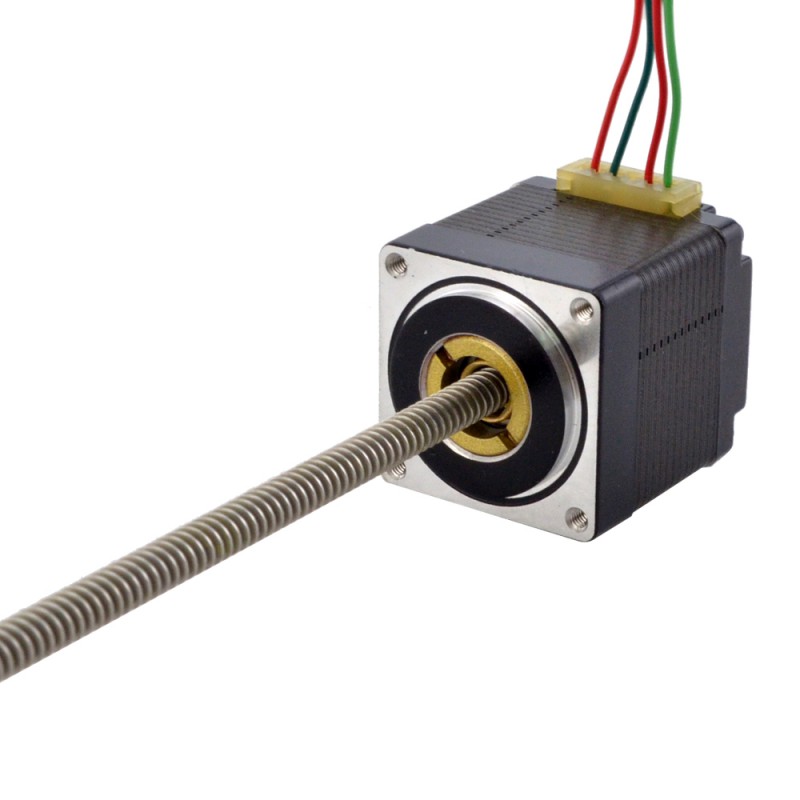

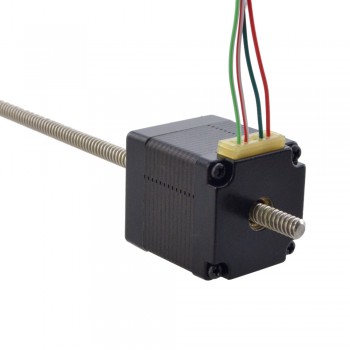

Liniowy silnik krokowy nieuchwytny NEMA 11 11N13S1004GD5-200RS 0,06Nm skok na obrót 2,54mm skok 200mm

Liniowy silnik krokowy nieuchwytny NEMA 11 11N13S1004GD5-200RS 0,06Nm skok na obrót 2,54mm skok 200mm

Ten model jest liniowym silnikiem krokowym NEMA 11 z nieuchwytną śrubą (non-captive), o długości korpusu 32,2 mm, kącie kroku 1,8° oraz prądzie znamionowym 1 A.

Silnik jest zintegrowany ze śrubą pociągową o średnicy Φ4,76 mm (0,1874") i długości 200 mm (7,874") oraz z nakrętką śruby wykonaną z tworzywa POM. Skok liniowy wynosi 2,54 mm (0,1") na jeden obrót. Konstrukcja przeznaczona jest do zastosowań wymagających stabilnej pracy, niskiego poziomu hałasu oraz efektywnego przenoszenia ruchu.

Specyfikacja elektryczna

Numer części producenta: 11N13S1004GD5-200RS

Typ silnika: nieuchwytny

Kąt kroku: 1,8°

Moment trzymania: 0,06Nm(8,496uncji cala)

Prąd znamionowy na fazę: 1A

Rezystancja fazowa: 2,1omów

Indukcyjność: 1,5mH±20%(1KHz)

Dane fizyczne

Wymiary ramy: 28 x 28mm

Długość korpusu: 32,2mm

Długość śruby pociągowej: 200mm(7,874")

Średnica śruby pociągowej: Φ4,76mm(0,1874")

Skok/krok: 0,0127mm(0,0005")

Skok/obrót śruby pociągowej: 2,54mm(0,1")

Liczba wyprowadzeń: 4

Liczba rozpoczętych wątków: 2

Długość wyprowadzeń: 300mm

Połączenie

Obróbka końcówek śrub pociągowych

Nakrętka bezluzowa

SILNIKKROKOWY oferuje nakrętkę bezluzową do siłowników liniowych z zewnętrzną śrubą pociągową (z wyjątkiem rozmiaru 34) oraz siłowników liniowych z niezablokowaną śrubą pociągową (z wyjątkiem rozmiarów 24 i 34).

Po milionach cykli powinien występować nominalny luz między śrubą pociągową a standardową plastikową nakrętką SILNIKKROKOWY. SILNIKKROKOWY gwarantuje kilka milionów cykli, ale luz fizyczny może zostać zwiększony. Aby zmniejszyć lub wyeliminować luz, SILNIKKROKOWY oferuje sprężynową konstrukcję nakrętki bezluzowej.

Enkodery

W zależności od wymagań aplikacji, klient może łatwo wybrać enkodery z wyjściem indeksowanym lub nieindeksowanym oraz z wyjściem przelotowym, pojedynczym lub różnicowym.

Można również swobodnie wybierać różne rozdzielczości, co ułatwia i precyzuje pozycjonowanie.

Wszystkie standardowe enkodery SILNIKKROKOWY są optyczne i inkrementalne. Wybierając enkoder, należy dokładnie rozważyć dostępne opcje, zwłaszcza rozmiar, rozdzielczość, indeks i metodę wyjścia.

Hamulce

Szczególnie w zastosowaniach pionowych lub w celu zabezpieczenia silników przed nagłym wyłączeniem, standardowe hamulce SILNIKKROKOWY do rozmiarów NEMA14, 17, 23, 24 i 34 pomogą zmniejszyć obawy klientów.

Okablowanie, kable i złącza

Przewody lub złącza luźne

Przewody skręcane

Rury termokurczliwe lub rozprężne

Osłony kablowe

Śruba pokryta teflonem

Jeśli aplikacje klienta wymagają bezsmarowego połączenia śruby i nakrętki, SILNIKKROKOWY oferuje śrubę pociągową pokrytą teflonem do siłowników liniowych krokowych.

Siłownik liniowy krokowy pokryty teflonem do śrub pociągowych zapewnia dłuższą żywotność i lepsze generowanie siły ciągu w porównaniu z konwencjonalnymi śrubami pociągowymi SUS.

Powłoka teflonowa może być stosowana w całym asortymencie śrub pociągowych oferowanych przez SILNIKKROKOWY oraz we wszystkich typach siłowników liniowych, takich jak zewnętrzne, niewypadające i wypadające.

Dodatkowo, nakrętka bezluzowa może być również stosowana ze śrubą pokrytą teflonem.
