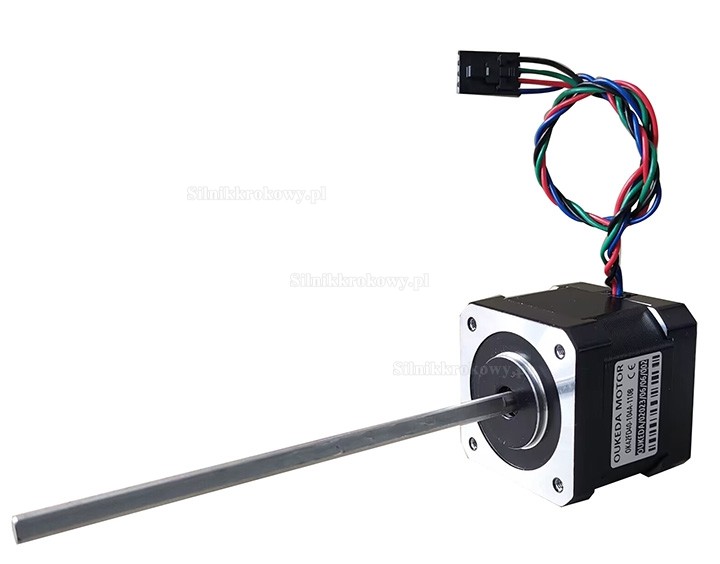

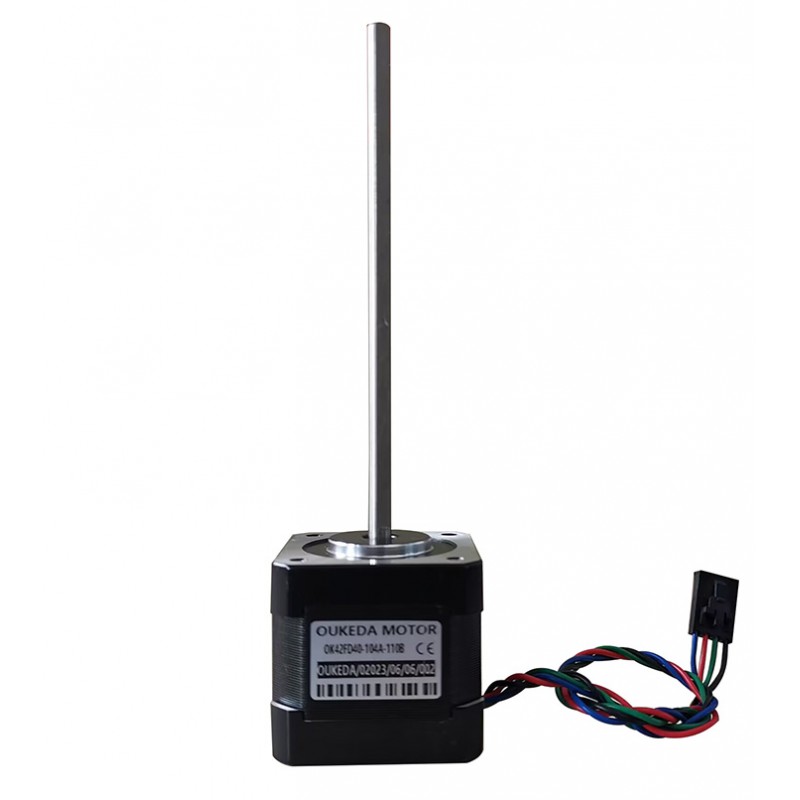

Liniowy silnik krokowy nieuchwytny Nema 17 Oukeda OK42FD40104A-110B 1,8 stopnia 49Ncm skok 110mm
Jest to nieuchwytny liniowy silnik krokowy o kącie skoku 1,8° i statycznym momencie obrotowym 49 N·cm (69,38 oz·in). Pracuje w zakresie napięcia 12-36 V, z prądem fazowym 1 A i napięciem fazowym 6,5 VDC. Silnik posiada obudowę o wymiarach 42 x 42 mm i długość korpusu 40 mm. Wyposażony jest w śrubę pociągową o długości 110 mm i średnicy 5 mm, co czyni go odpowiednim do różnych zastosowań ruchu liniowego. Długość przewodu wynosi 400 mm, a waga silnika to 400 g.
Specyfikacja elektryczna:
Numer części producenta: OK42FD40104A-110B
Typ silnika: Liniowy silnik krokowy nieuchwytny
Kąt kroku: 1,8 stopnia
Moment statyczny: 49Ncm
Prąd fazowy:1A
Napięcie fazowe:6,5VDC
Rezystancja fazowa: 6,5omów
Napięcie robocze: 12-36V
Indukcyjność: 13mH ± 20%(1KHz);

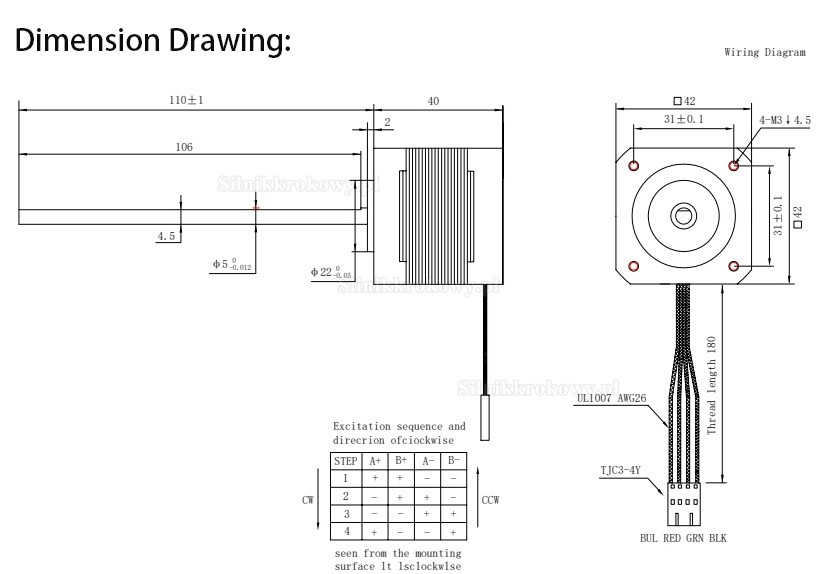

Dane fizyczne:
Wymiary ramy: 42 x 42mm
Długość korpusu: 40mm
Długość śruby pociągowej: 110mm
Średnica śruby pociągowej: Φ5mm
Liczba wyprowadzeń: 4
Długość wyprowadzeń: 400mm
Waga: 400g;
(1).jpg)
.jpg)
| Specyfikacja elektryczna | |
|---|---|
| Moment trzymania (Ncm) | 49 |
| Moment trzymania (uncji cala) | 69,38 |
| Kąt kroku (stopnie) | 1,8 |
| Prąd fazowy (A) | 1 |
| Napięcie fazowe (V) | 6,5 |
| Bipolarny/Unipolarny | Bipolarny |
| Indukcyjność (mH) | 13 |
| Rezystancja fazowa (om) | 6,5 |
| Typ silnika liniowego | Niezablokowany |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 40 |
| Wymiary ramy (mm) | 42 x 42 |
| Pojedynczy wał/Podwójny wał | Pojedynczy wał |
| Waga (g) | 400 |
| Długość wyprowadzeń (mm) | 400 |
| Liczba wyprowadzeń | 4 |
| Średnica wału (mm) | 5 |
| Długość wału (mm) | 110 |
| Typ wału | D |
| Długość cięcia w kształcie litery D | 106 |
