Liniowy silnik krokowy nieuchwytny Nema 17 17LS19-1684N-300G skok na obrót 8mm skok 300mm
- Instrukcje i dokumentacja: Pełna karta katalogowa:
Nasza cena:219,57zł

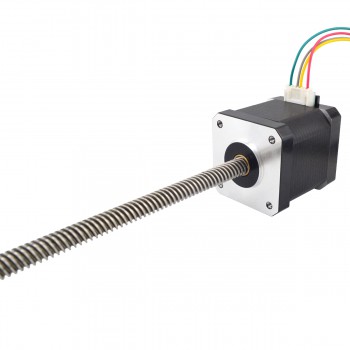

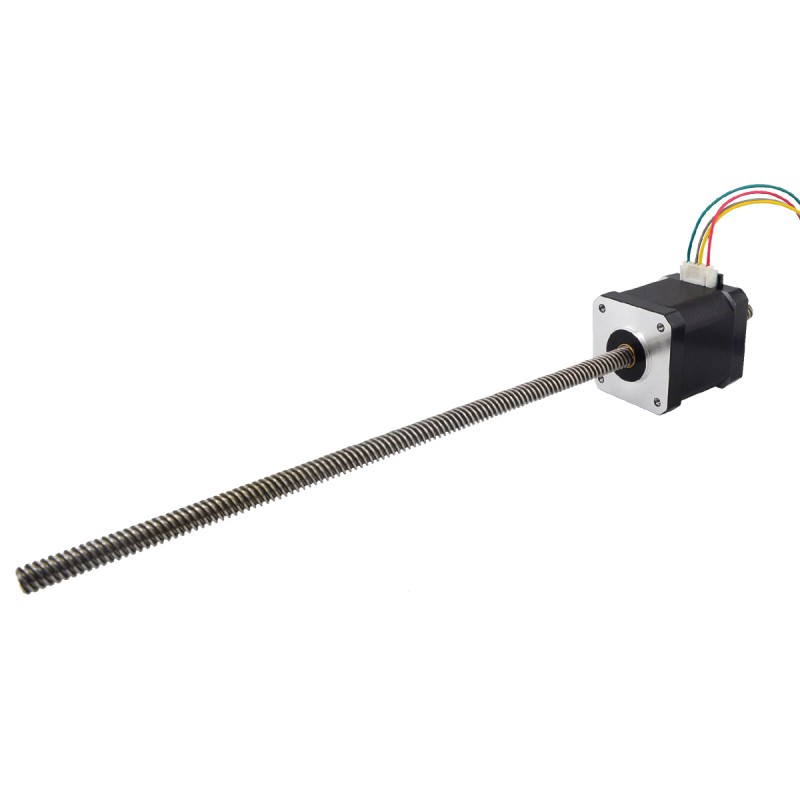

Liniowy silnik krokowy nieuchwytny Nema 17 17LS19-1684N-300G skok na obrót 8mm skok 300mm
Ten model to ekonomiczny liniowy silnik krokowy (siłownik liniowy) NEMA 17 typu non-captive. Składa się z silnika krokowego NEMA 17 o długości korpusu 48 mm, kącie kroku 1,8° i prądzie znamionowym 0,4 A oraz śruby pociągowej Tr8×8 o długości 300 mm.
Specyfikacja elektryczna
- Numer części producenta: 17LS19-1684N-300G
- Typ silnika: Liniowy silnik krokowy nieuchwytny
- Kąt kroku: 1,8 stopnia
- Moment trzymania: 44Ncm
- Prąd znamionowy na fazę: 1,68A
- Rezystancja fazowa 1,65omów
- Napięcie: 2,8V
- Indukcyjność: 2,80mH ± 20%(1KHz)
Dane fizyczne
- Wymiary ramy: 42 x 42mm
- Długość korpusu: 48mm
- Długość śruby pociągowej: 300mm
- Średnica śruby pociągowej: Φ8mm
- Skok/obrót: 8mm
- Liczba wyprowadzeń: 4
- Długość wyprowadzeń: 400mm
- Waga: 350g
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Czerwony
|
Szary
|
Żółty
|
Zielony
|
| Specyfikacja elektryczna | |
|---|---|
| Bipolarny/Unipolarny | Bipolarny |
| Moment trzymania (Ncm) | 44 |
| Indukcyjność (mH) | 2,8 |
| Rezystancja fazowa (om) | 1,65 |
| Prąd znamionowy (A) | 1,68 |
| Kąt kroku (°) | 1,8 |
| Typ silnika | Niezablokowany |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 48 |
| Wymiary ramy (mm) | 42 x 42 |
| Długość wyprowadzeń (mm) | 400 |
| Średnica śruby pociągowej (mm) | 8 |
| Długość śruby pociągowej (mm) | 300 |
| Liczba wyprowadzeń | 4 |
| Skok/obrót śruby pociągowej (mm) | 8 |
| Skok/krok (mm) | 0,04 |
