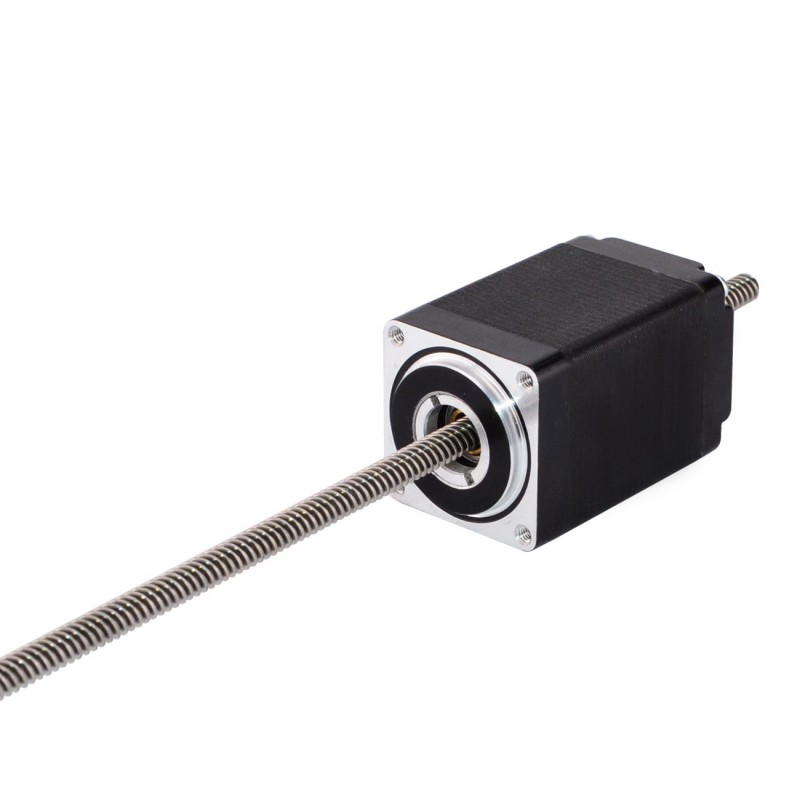

Liniowy silnik krokowy nieuchwytny Nema 11 skok na obrót 2,54mm 11LS18-07543-250N
- Instrukcje i dokumentacja: Pełna karta katalogowa:
Nasza cena:395,39zł
Liniowy silnik krokowy nieuchwytny Nema 11 skok na obrót 2,54mm 11LS18-07543-250N
Ten model jest bardzo zbliżony konstrukcyjnie do liniowego aktuatora krokowego Haydon Kerk serii 28000 (rozmiar 11), w wersji dwustackowej i nieuchwytnej (non-captive). Część silnikowa to silnik krokowy NEMA 11 o długości korpusu 46 mm, kącie kroku 1,8° i prądzie znamionowym 0,75 A. Współpracuje ze śrubą pociągową o średnicy 4,76 mm (0,1874″) i długości 250 mm (9,8425″). Skok liniowy wynosi 2,54 mm (0,1″) na jeden obrót.
Specyfikacja elektryczna
- Numer części producenta: 11LS18-07543-250N
- Typ silnika: Liniowy silnik krokowy nieuchwytny
- Kąt kroku: 1,8°
- Minimal Thrust: 40N (300pps)
- Prąd znamionowy na fazę: 0,75A
- Rezystancja fazowa 6,7omów
- Napięcie: 5V
- Indukcyjność: 5,8mH±20%(1KHz)
Dane fizyczne
- Wymiary ramy: 28 x 28mm
- Długość korpusu: 46mm
- Długość śruby pociągowej: 250mm(9,8425")
- Średnica śruby pociągowej: Φ4,76mm(0,1874")
- Skok/krok: 0,0127mm(0,0005")
- Skok/obrót śruby pociągowej: 2,54mm(0,1")
- Liczba wyprowadzeń: 4
- Długość wyprowadzeń: 300mm
- Waga: 180g
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Czerwony
|
Czerwono/Biały
|
Zielony/Biały
|
Zielony
|
| Specyfikacja elektryczna | |
|---|---|
| Bipolarny/Unipolarny | Bipolarny |
| Indukcyjność (mH) | 5,8 |
| Minimalny ciąg (N) | 40 |
| Typ silnika | Niezablokowany |
| Rezystancja fazowa (om) | 6,7 |
| Prąd znamionowy (A) | 0,75 |
| Kąt kroku (°) | 1,8 |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 46 |
| Wymiary ramy (mm) | 28x28 |
| Średnica śruby pociągowej (mm) | 4,76 |
| Długość śruby pociągowej (mm) | 250 |
| Skok/obrót śruby pociągowej (mm) | 2,54 |
| Skok/krok (mm) | 0,0127 |
| Liczba wyprowadzeń | 4 |
| Długość wyprowadzeń (mm) | 300 |
