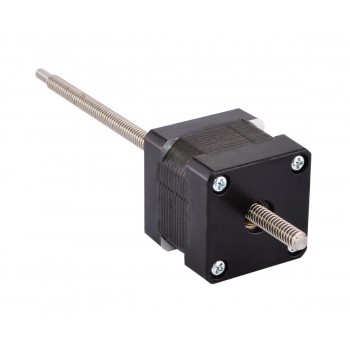

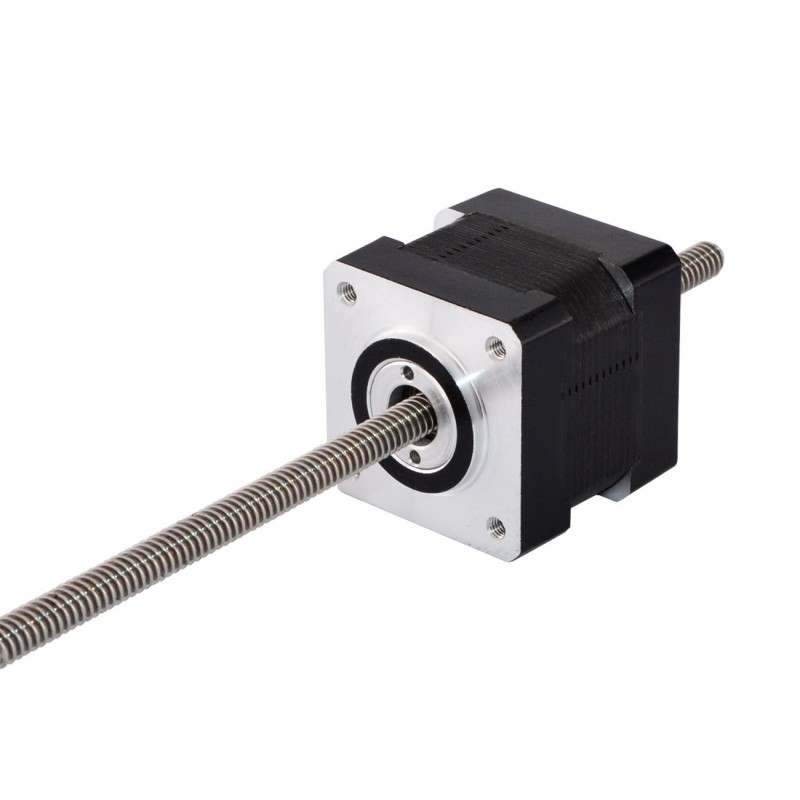

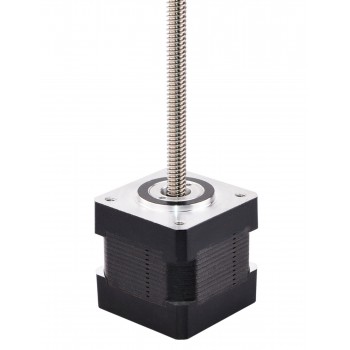

Liniowy silnik krokowy nieuchwytny Nema 14 skok na obrót 0,794mm 14LS13-0574P-150N
- Instrukcje i dokumentacja: Pełna karta katalogowa:
Nasza cena:306,28zł
Liniowy silnik krokowy nieuchwytny Nema 14 skok na obrót 0,794mm 14LS13-0574P-150N
Ten model jest zbliżony konstrukcyjnie do liniowego siłownika krokowego typu non-captive Haydon Kerk serii 35000 w rozmiarze 14. Część silnikowa to silnik krokowy NEMA 14 o długości korpusu 35 mm, kącie kroku 1,8° i prądzie znamionowym 0,57 A. Współpracuje ze śrubą pociągową o średnicy 5,54 mm i długości 150 mm. Przemieszczenie liniowe wynosi 0,794 mm na jeden obrót.
Specyfikacja elektryczna
- Numer części producenta: 14LS13-0574P-150N
- Typ silnika: Liniowy silnik krokowy nieuchwytny
- Kąt kroku: 1,8°
- Minimal Thrust: 192N (300pps)
- Prąd znamionowy na fazę: 0,57A
- Rezystancja fazowa 8,8omów
- Napięcie: 5V
- Indukcyjność: 13mH±20%(1KHz)
Dane fizyczne
- Wymiary ramy: 35 x 35mm
- Długość korpusu: 35mm
- Długość śruby pociągowej: 150mm(5,9055")
- Średnica śruby pociągowej: Φ5,54mm(0,2181")
- Skok/krok: 0,00396875mm(0,00015625")
- Skok/obrót śruby pociągowej: 0,794mm(0,03125")
- Liczba wyprowadzeń: 4
- Długość wyprowadzeń: 300mm
- Waga: 162g
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Czerwony
|
Czerwono/Biały
|
Zielony/Biały
|
Zielony
|
| Specyfikacja elektryczna | |
|---|---|
| Bipolarny/Unipolarny | Bipolarny |
| Indukcyjność (mH) | 13 |
| Minimalny ciąg (N) | 192 |
| Typ silnika | Niezablokowany |
| Rezystancja fazowa (om) | 8,8 |
| Prąd znamionowy (A) | 0,57 |
| Kąt kroku (°) | 1,8 |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 34,5 |
| Wymiary ramy (mm) | 35x35 |
| Średnica śruby pociągowej (mm) | 6,35 |
| Długość śruby pociągowej (mm) | 150 |
| Skok/obrót śruby pociągowej (mm) | 0,79375 |
| Skok/krok (mm) | 0,00396875 |
| Liczba wyprowadzeń | 4 |
| Długość wyprowadzeń (mm) | 300 |
