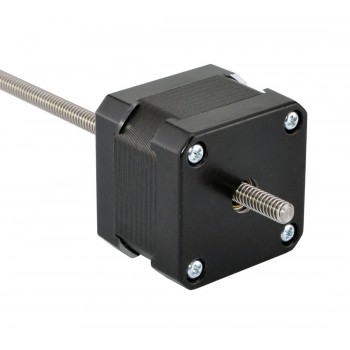

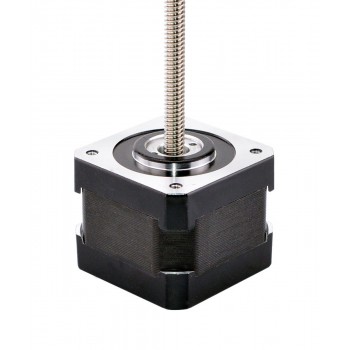

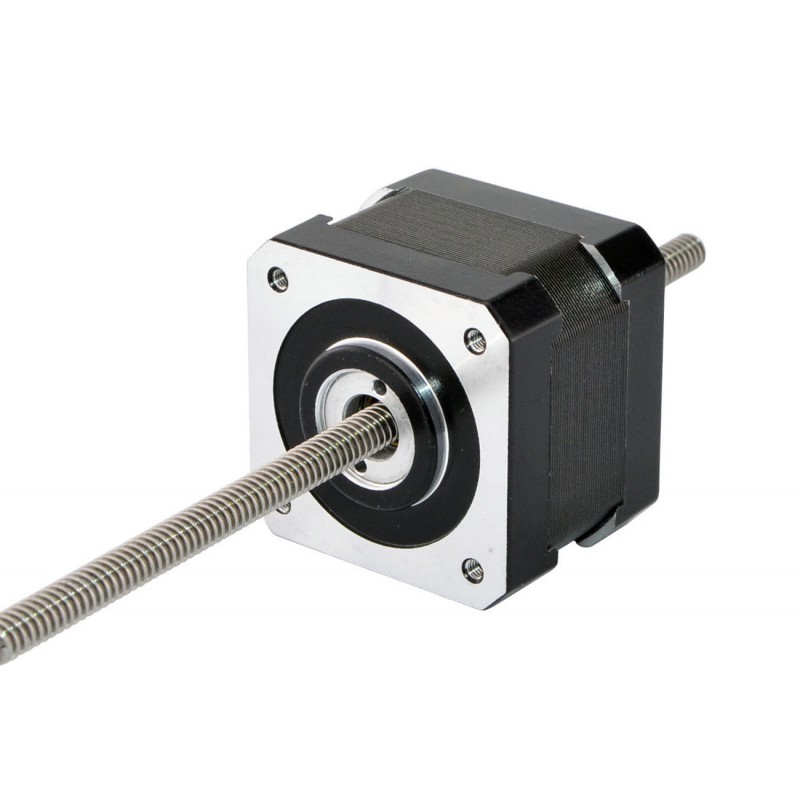

Liniowy silnik krokowy nieuchwytny Nema 17 skok na obrót 4,877mm 17LS13-0704Q-150N
- Instrukcje i dokumentacja: Pełna karta katalogowa:
Nasza cena:306,28zł
Liniowy silnik krokowy nieuchwytny Nema 17 skok na obrót 4,877mm 17LS13-0704Q-150N
Ten model jest niemal identyczny jak liniowy siłownik krokowy serii Haydon Kerk 43000, rozmiar 17, w wersji nieuchwytnej (non-captive). Część silnikowa to silnik krokowy NEMA 17 o długości korpusu 34 mm, kącie kroku 1,8° i prądzie znamionowym 0,7 A. Współpracuje ze śrubą pociągową o średnicy 5,54 mm i długości 150 mm. Skok liniowy wynosi 4,877mm na jeden obrót.
Specyfikacja elektryczna
- Numer części producenta: 17LS13-0704Q-150N
- Typ silnika: Liniowy silnik krokowy nieuchwytny
- Kąt kroku: 1,8°
- Minimal Thrust: 105N (300pps)
- Prąd znamionowy na fazę: 0,7A
- Rezystancja fazowa 7,2omów
- Napięcie: 5V
- Indukcyjność: 10,6mH±20%(1KHz)
Dane fizyczne
- Wymiary ramy: 42 x 42mm
- Długość korpusu: 34mm
- Długość śruby pociągowej: 150mm
- Średnica śruby pociągowej: Φ5,54mm
- Skok/krok: 0,024384mm
- Skok/obrót śruby pociągowej: 4,877mm
- Liczba wyprowadzeń: 4
- Długość wyprowadzeń: 300mm
- Waga: 241g
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Czerwony
|
Czerwono/Biały
|
Zielony/Biały
|
Zielony
|
| Specyfikacja elektryczna | |
|---|---|
| Bipolarny/Unipolarny | Bipolarny |
| Indukcyjność (mH) | 10,6 |
| Minimalny ciąg (N) | 105 |
| Typ silnika | Niezablokowany |
| Rezystancja fazowa (om) | 7,2 |
| Prąd znamionowy (A) | 0,7 |
| Kąt kroku (°) | 1,8 |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 33,8 |
| Wymiary ramy (mm) | 42x42 |
| Średnica śruby pociągowej (mm) | 5,54 |
| Długość śruby pociągowej (mm) | 150 |
| Skok/obrót śruby pociągowej (mm) | 4,8768 |
| Skok/krok (mm) | 0,024384 |
| Liczba wyprowadzeń | 4 |
| Długość wyprowadzeń (mm) | 300 |
