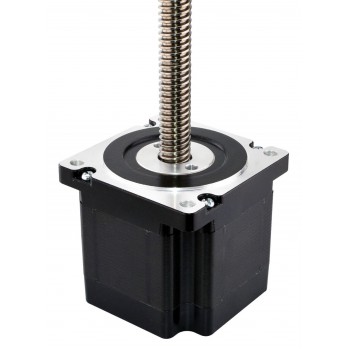

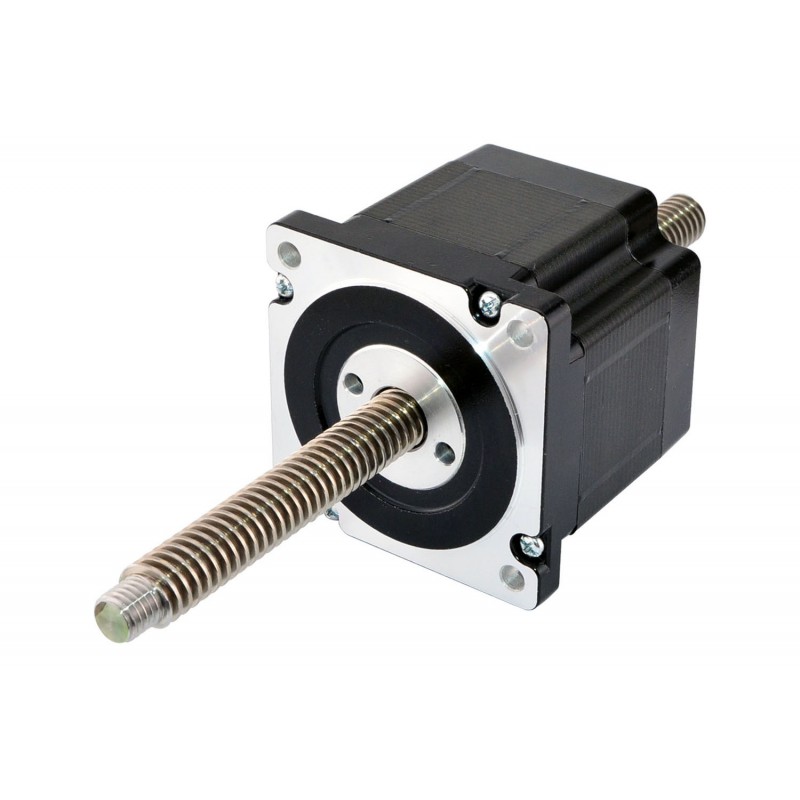

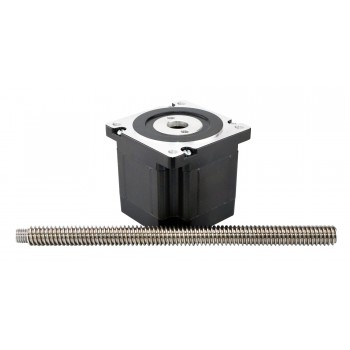

Liniowy silnik krokowy nieuchwytny Nema 34 34LS31-31243-250N skok na obrót 2,54m
- Instrukcje i dokumentacja: Pełna karta katalogowa:
Liniowy silnik krokowy nieuchwytny Nema 34 34LS31-31243-250N skok na obrót 2,54m
Ten model jest niemal identyczny z nieuchwytnym (non-captive) siłownikiem liniowym z silnikiem krokowym Haydon Kerk serii 86000. Część silnikowa to silnik krokowy NEMA 34 o długości korpusu 79 mm, kącie kroku 1,8° i prądzie 3,12 A. Współpracuje ze śrubą o średnicy 15,88 mm i długości 250 mm. Skok liniowy wynosi 2,54 mm na jeden obrót.
Specyfikacja elektryczna:
Numer części producenta: 34LS31-31243-250N
Typ silnika: Siłownik liniowy bez uwięzi
Pitch angle: 1,8°
Minimum thrust: 1000N (300pps)
Prąd/Liczba faz: 3.12A
Rezystancja/faza: 1,6omów
Napięcie: 5V
Indukcyjność: 8.8mH±20%(1KHz);
Dane fizyczne:
Wymiary: 86x 86mm
Długość silnika: 79mm
Długość śruby pociągowej: 250mm
Średnica śruby pociągowej: Φ15,88mm
Skok/krok: 0,0127mm
Lead: 2,54mm
Number of cables: 4
Długość kabla: 300mm
Waga: 2300g
Connexion
| A+ | A- | B+ | B- |
| Rouge | Rouge/Blanc | Vert/Blanc | Vert |
| Specyfikacja elektryczna | |
|---|---|
| Bipolarny/Unipolarny | Bipolarny |
| Indukcyjność (mH) | 8,8 |
| Minimalny ciąg (N) | 1000 |
| Typ silnika | Niezablokowany |
| Rezystancja fazowa (om) | 1,6 |
| Prąd znamionowy (A) | 3,12 |
| Kąt kroku (°) | 1,8 |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 78,56 |
| Wymiary ramy (mm) | 86x86 |
| Średnica śruby pociągowej (mm) | 15,88 |
| Długość śruby pociągowej (mm) | 250 |
| Skok/obrót śruby pociągowej (mm) | 2,54 |
| Skok/krok (mm) | 0,0127 |
| Liczba wyprowadzeń | 4 |
| Długość wyprowadzeń (mm) | 300 |
