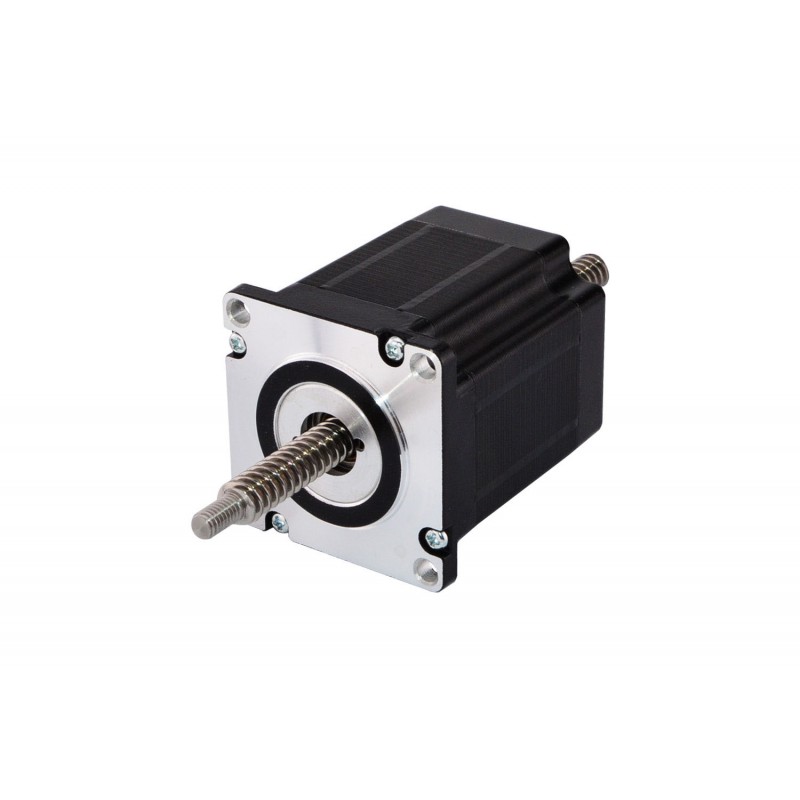

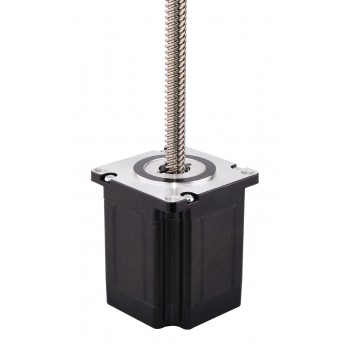

Liniowy silnik krokowy nieuchwytny Nema 23 skok na obrót 5,08mm 23LS26-25041-150N
Ten model jest niemal identyczny jak siłownik liniowy serii Haydon Kerk 57000, rozmiar 23, w wersji podwójnej (double stack), w wykonaniu nieuchwytnym (non-captive). Część silnikowa to silnik krokowy NEMA 23 o długości korpusu 66 mm, kącie kroku 1,8° i prądzie znamionowym 2,5 A. Zintegrowany ze śrubą pociągową o średnicy 9,53 mm i długości 150 mm. Skok liniowy wynosi 5,08 mm na jeden obrót.
Specyfikacja elektryczna
- Numer części producenta: 23LS26-25041-150N
- Typ silnika: Liniowy silnik krokowy nieuchwytny
- Kąt kroku: 1,8°
- Minimal Thrust: 300N (300pps)
- Prąd znamionowy na fazę: 2,5A
- Rezystancja fazowa 2omów
- Napięcie: 5V
- Indukcyjność: 7,6mH±20%(1KHz)
Dane fizyczne
- Wymiary ramy: 42 x 42mm
- Długość korpusu: 66mm
- Długość śruby pociągowej: 150mm
- Średnica śruby pociągowej: Φ9,53mm
- Skok/krok: 0,0254mm
- Skok/obrót śruby pociągowej: 5,08mm
- Liczba wyprowadzeń: 4
- Długość wyprowadzeń: 300mm
- Waga: 958g
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Czerwony
|
Czerwono/Biały
|
Zielony/Biały
|
Zielony
|
| Specyfikacja elektryczna | |
|---|---|
| Bipolarny/Unipolarny | Bipolarny |
| Indukcyjność (mH) | 8,2 |
| Minimalny ciąg (N) | 300 |
| Typ silnika | Niezablokowany |
| Rezystancja fazowa (om) | 2,1 |
| Prąd znamionowy (A) | 2,5 |
| Kąt kroku (°) | 1,8 |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 66 |
| Wymiary ramy (mm) | 57x57 |
| Średnica śruby pociągowej (mm) | 9,53 |
| Długość śruby pociągowej (mm) | 150 |
| Skok/obrót śruby pociągowej (mm) | 5,08 |
| Skok/krok (mm) | 0,0254 |
| Liczba wyprowadzeń | 4 |
| Długość wyprowadzeń (mm) | 300 |
