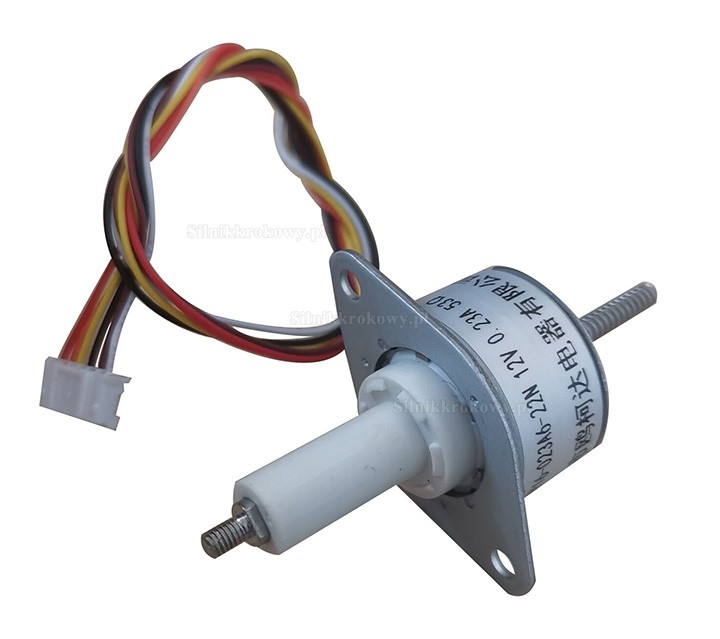

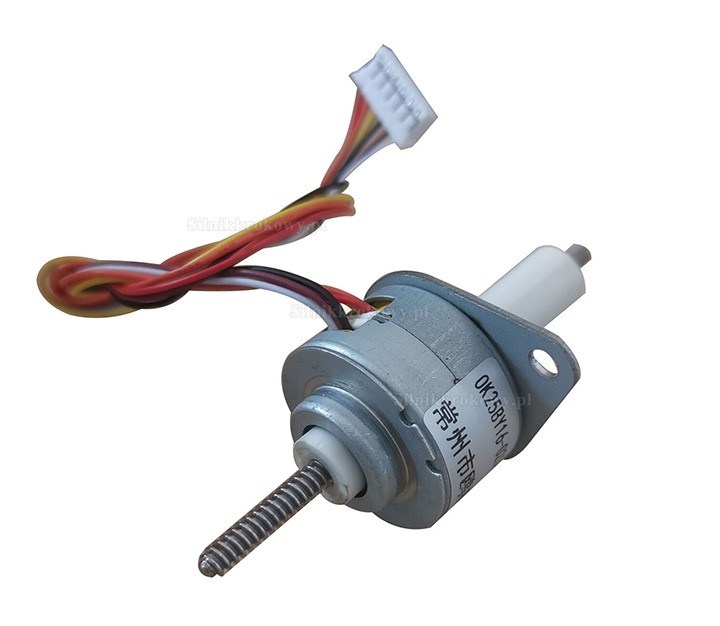

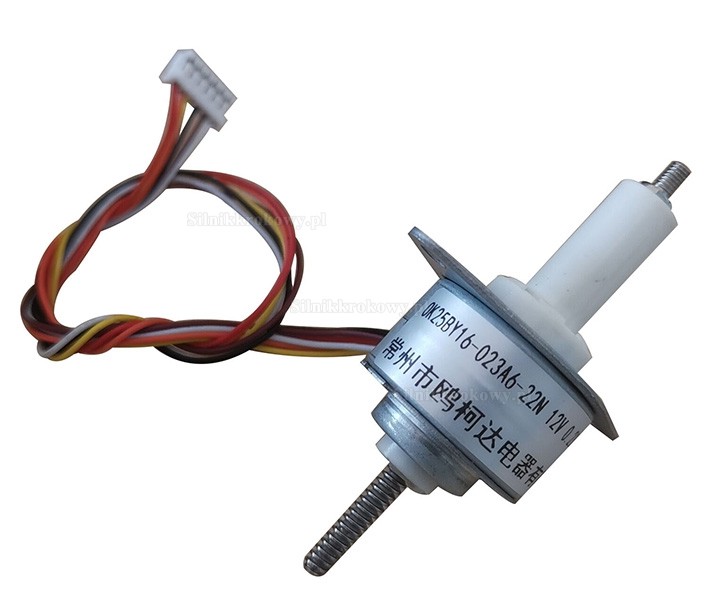

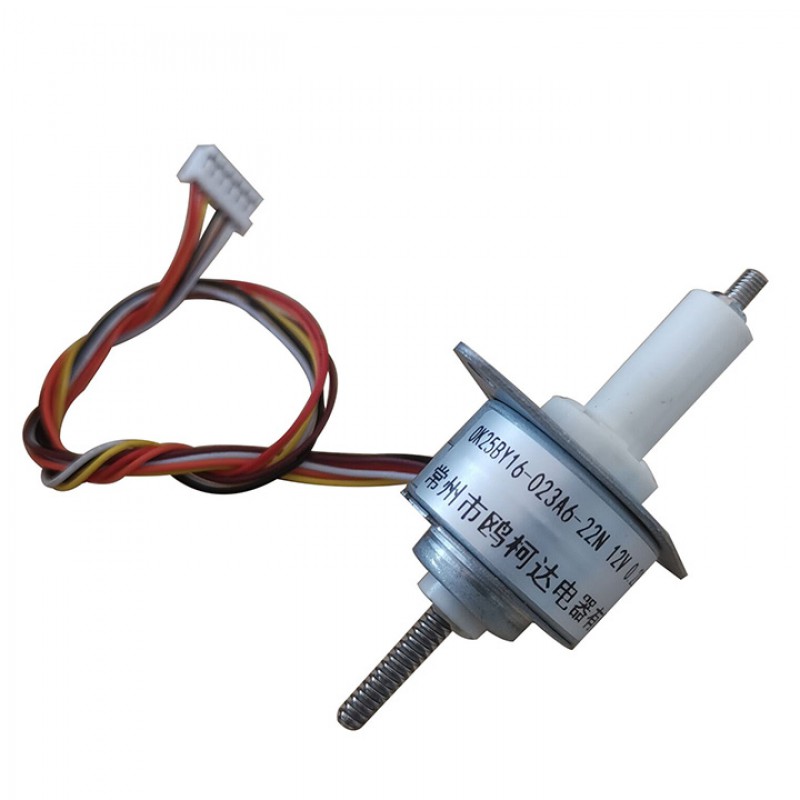

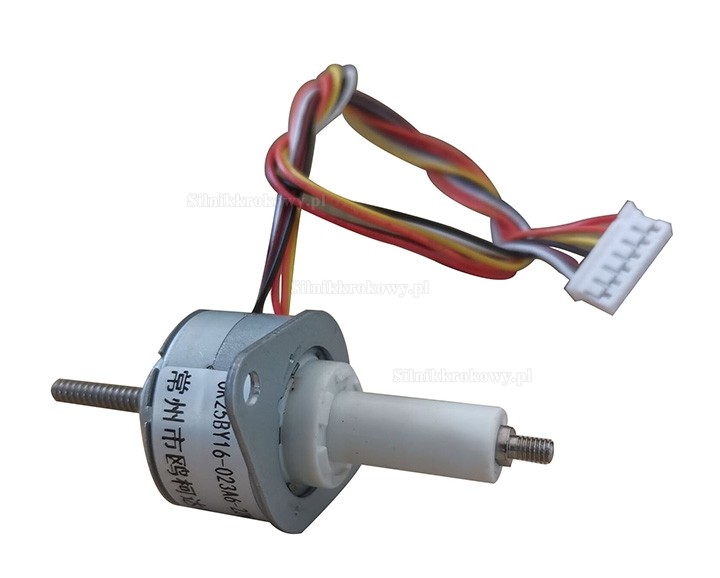

Liniowy silnik krokowy z magnesem trwałym Oukeda OK25BY16-023A6-22N 15 stopni 0,23 A 4 fazy

Jest to 4-fazowy liniowy silnik krokowy z magnesem trwałym (PM) o kącie skoku 15° i prądzie fazowym 0,23 A. Pracuje przy napięciu 12 VDC i charakteryzuje się maksymalną drogą ruchu 22 mm z przyrostem 0,0417 mm na krok. Posiada obudowę o średnicy Φ25 mm oraz siłę pchnięcia większą niż 1,5 Kgf (15 N) przy 100 krokach na sekundę (pps).

Specyfikacja elektryczna:
Numer części producenta: OK25BY16-023A6-22N
Typ silnika: Liniowy silnik krokowy z magnesem trwałym (liniowy silnik krokowy pm)
Liczba faz: 4
Kąt kroku: 15 stopnia
Prąd fazowy: 0,23 A
Napięcie fazowe:12VDC
Siła nacisku przy 100 pps:>1,5Kgf(15N)
Rezystancja fazowa: 53 ± 7% omów(20 ℃)
Częstotliwość rozruchu bez obciążenia:350 PPS
Indukcyjność: 9 mH ± 20%
Klasa izolacji:E;

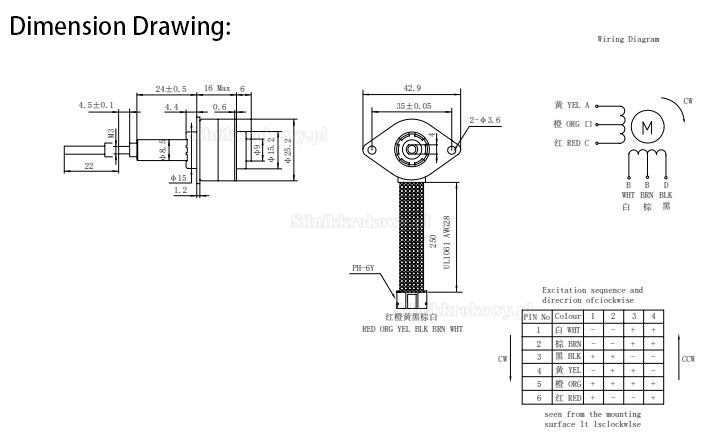

Dane fizyczne
Wymiary ramy: Φ25 mm
Długość korpusu: 16 mm
Maksymalny skok:22mm
Skok:0,0417 mm/krok
Liczba wyprowadzeń:3
Długość wyprowadzenia: 70 mm
Waga: 37g;
