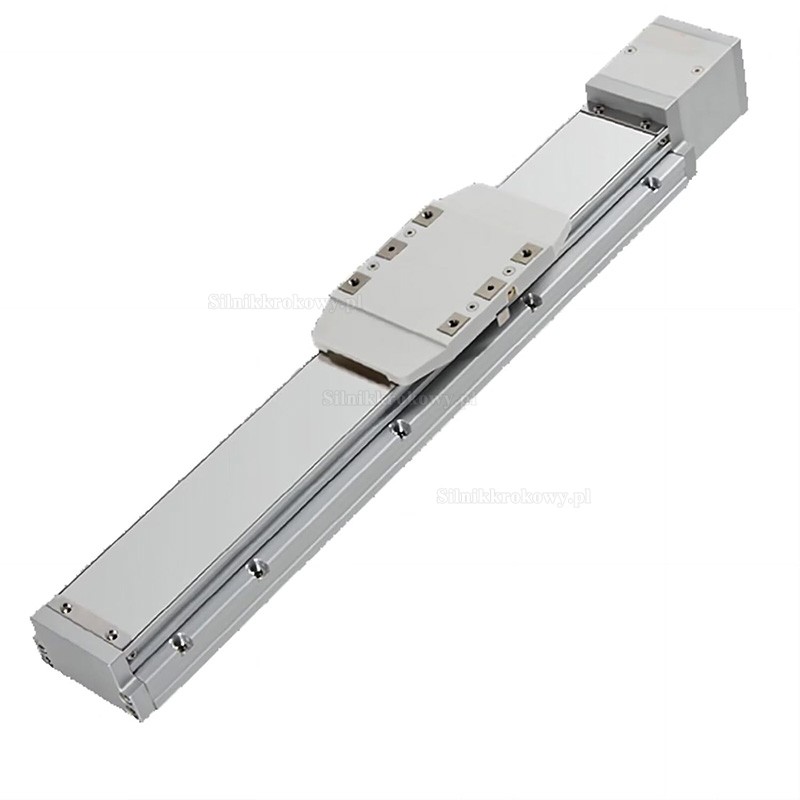

Moduł liniowy z podwójną szyną, siłownik prowadnicy liniowej FCH90, 50-1100 mm z silnikiem serwo 750 W

Moduł liniowy z podwójną szyną, siłownik prowadnicy liniowej FCH90, 50-1100 mm z silnikiem serwo 750 W

Cechy:

Moduł liniowy z silnikiem serwo 750 W zapewnia odpowiednią moc i łatwość sterowania. Zakres skoku prowadnicy wynosi od 50 mm do 1100 mm.

Dokładność pozycjonowania modułu liniowego wynosi ±0,01 mm. Liczba zwojów gwintu jest 2,4 razy większa w porównaniu do rozwiązań konkurencyjnych.

Wbudowana podwójna szyna oraz szlifowane korpusy osadzone w prowadnicy zapewniają stabilniejszą pracę i bezproblemowe przenoszenie obciążeń.

Jednolity formowany profil modułu liniowego cechuje się większą sztywnością i odpornością na wysokie obciążenia. Brak odkształceń i drgań, długi okres użytkowania.

Pełna konstrukcja aluminiowa ze śrubą kulową G1610 i stalowym pasem zapewnia wysoką wytrzymałość. Nośność pozioma do 80 kg, nośność pionowa do 40 kg.

Applicaton:

Liniowy stojak jezdny, szeroko stosowany w maszynach produkcyjnych, sprzęcie inspekcyjnym, precyzyjnych pomiarach laboratoryjnych, precyzyjnej regulacji przemieszczenia, pozycjonowaniu i przemieszczaniu urządzeń mechanicznych.

Specificaiton:

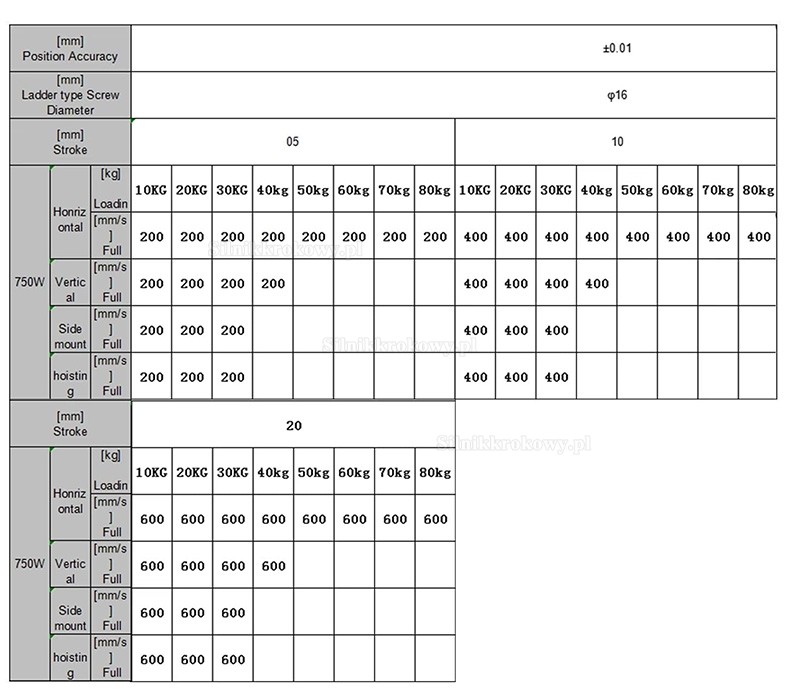

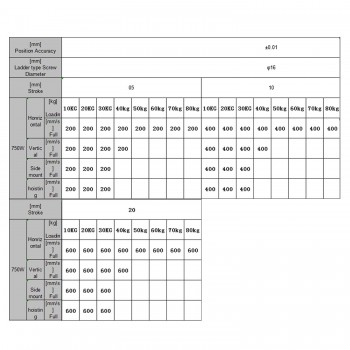

Parametry wydajności FCH90 (domyślny serwomotor)

Domyślna śruba kulowa:G1610

Dokładność pozycjonowania: ±0,01mm

Skok efektywny: 50-1100mm

Obciążenie poziome: 80kg

Obciążenie pionowe: 40kg

Obciążenie boczne: 30kg

Obciążenie podnoszenia: 30kg

Prędkość pozioma: 400mm/s

Prędkość obciążenia bocznego: 400mm/s

Prędkość pionowa: 400mm/s

Prędkość podnoszenia: 400mm/s

Hałas: <65dB

Temperatura przechowywania: -15℃-+60℃;
