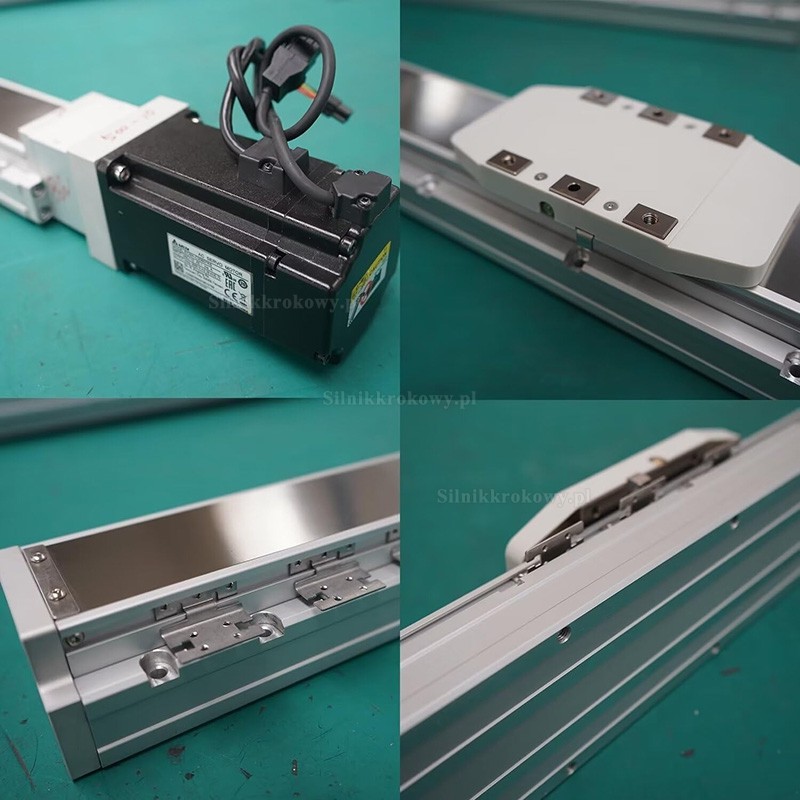

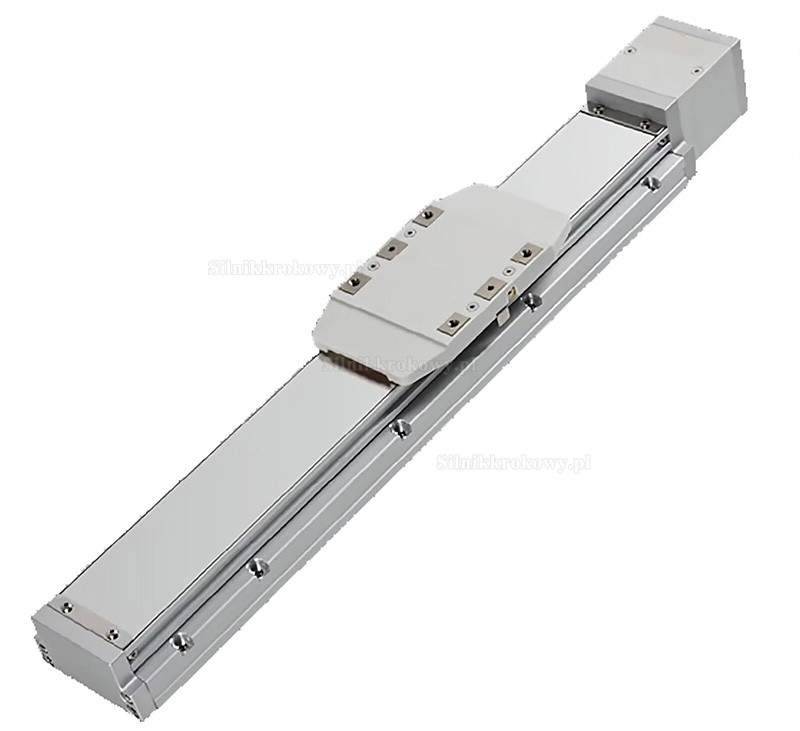

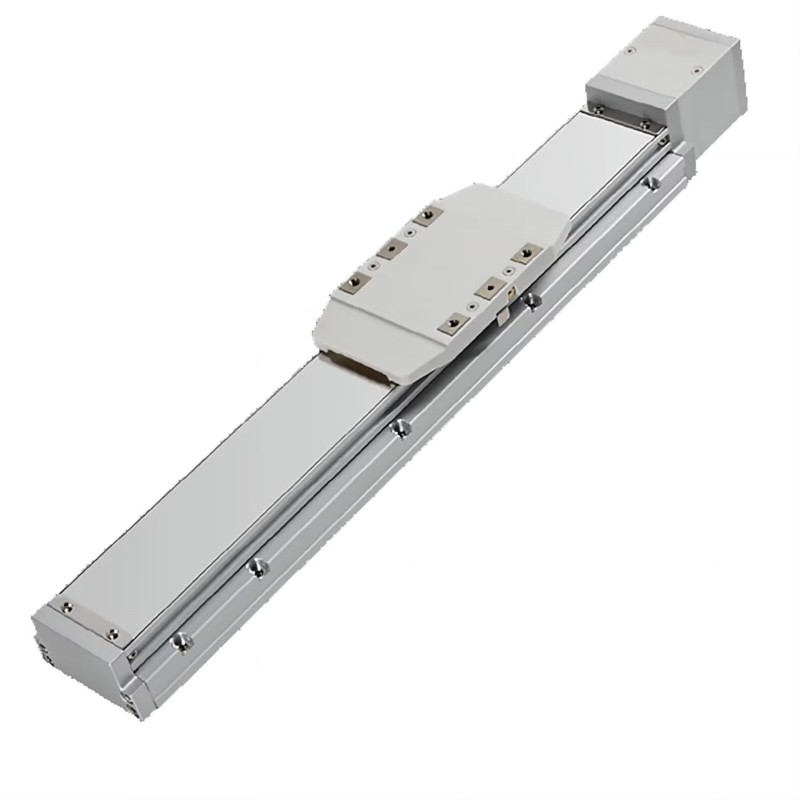

Moduł liniowy z podwójną szyną, siłownik prowadnicy liniowej FCH60, 50-1000 mm z silnikiem serwo 400 W

Moduł liniowy z podwójną szyną, siłownik prowadnicy liniowej FCH60, 50-1000 mm z silnikiem serwo 400 W

Cechy:

Moduł liniowy z silnikiem serwo 400 W zapewnia odpowiednią moc i łatwość sterowania. Zakres skoku prowadnicy wynosi od 50 mm do 1000 mm.

Dokładność pozycjonowania modułu liniowego wynosi ±0,01 mm. Liczba zwojów gwintu jest 2,4 razy większa w porównaniu do rozwiązań konkurencyjnych.

Wbudowana podwójna szyna oraz szlifowane korpusy osadzone w prowadnicy zapewniają stabilniejszą pracę i bezproblemowe przenoszenie obciążeń.

Jednolity formowany profil modułu liniowego cechuje się większą sztywnością i odpornością na wysokie obciążenia. Brak odkształceń i drgań, długi okres użytkowania.

Pełna konstrukcja aluminiowa ze śrubą kulową G1210 i stalowym pasem zapewnia wysoką wytrzymałość. Nośność pozioma do 80 kg, nośność pionowa do 40 kg.

Zastosowania:

Liniowy stojak szynowy, szeroko stosowany w maszynach produkcyjnych, sprzęcie kontrolnym, optycznych pomiarach precyzyjnych w laboratoriach, do dokładnej regulacji przemieszczenia, pozycjonowania i ruchu urządzeń mechanicznych.

Opis:

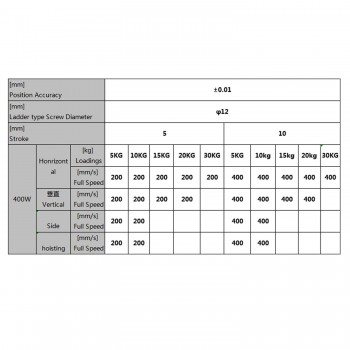

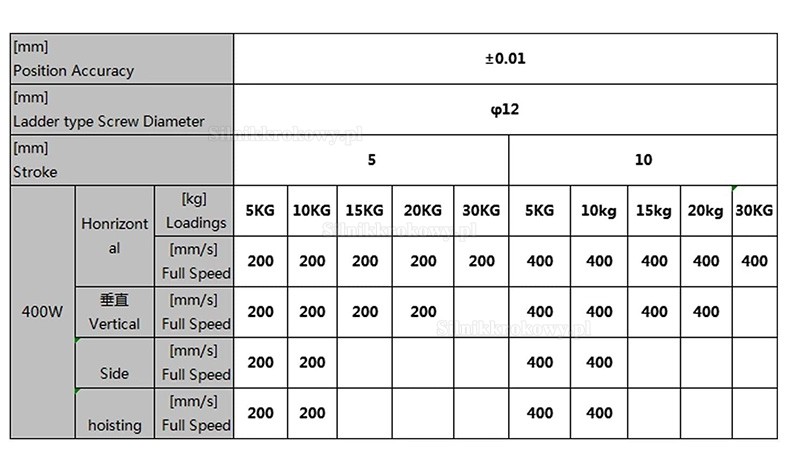

Parametry wydajności FCH60 (domyślny serwomotor)

Domyślna śruba kulowa:G1210

Dokładność pozycjonowania: ±0.01mm

Skok efektywny: 50-1000mm

Obciążenie poziome: 30kg

Obciążenie pionowe: 20kg

Obciążenie boczne: 10kg

Obciążenie podnoszenia: 10kg

Prędkość pozioma: 400mm/s

Prędkość obciążenia bocznego: 400mm/s

Prędkość pionowa: 400mm/s

Prędkość podnoszenia: 400mm/s

Hałas: <65dB

Temperatura przechowywania: -15℃-+60℃;
