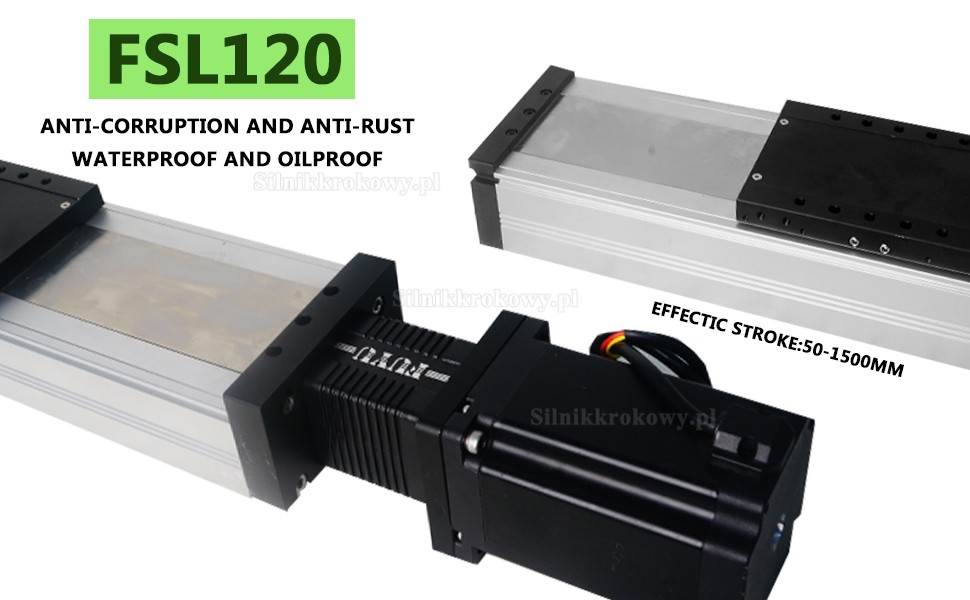

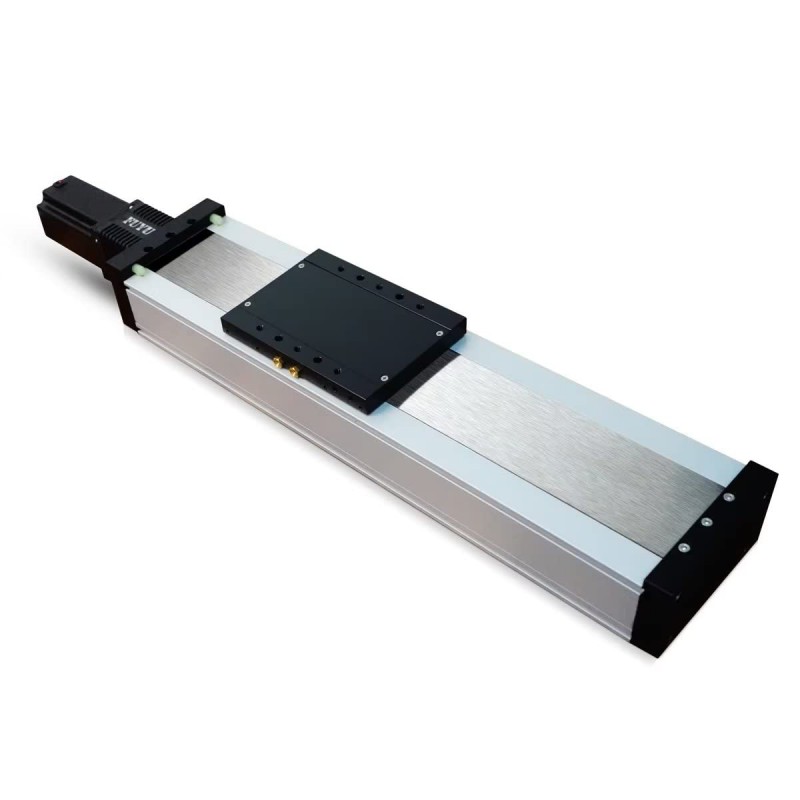

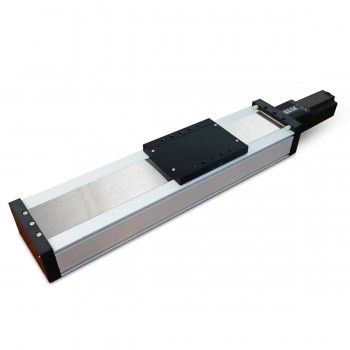

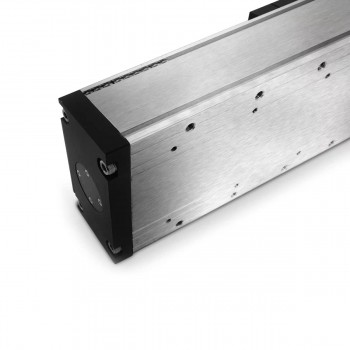

Prowadnica liniowa o dużym obciążeniu, siłownik liniowy ze śrubą kulową FSL120 o wymiarach 50–1500 mm z silnikiem krokowym Nema34

Prowadnica liniowa o dużym obciążeniu, siłownik liniowy ze śrubą kulową FSL120 o wymiarach 50–1500 mm z silnikiem krokowym Nema34

Cechy:

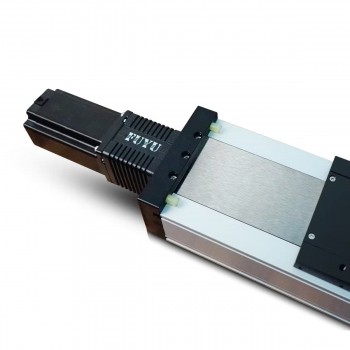

Silnik krokowy Nema34 zapewnia odpowiednią moc i jest łatwy w sterowaniu za pomocą kontrolera. Zakres skoku prowadnicy wynosi od 50 mm do 1000 mm. Panel wykonany z aluminium zapewnia nośność poziomą do 100 kg oraz nośność pionową do 50 kg.

Konstrukcja liniowa ze śrubami M6 w płycie podstawy i po bokach ułatwia montaż oraz instalację dodatkowych akcesoriów.

Moduł liniowy w pełni aluminiowej konstrukcji ze śrubą kulową G1610 i stalowym pasem zapewnia wysoką wytrzymałość. Powtarzalność pozycjonowania: ±0,02 mm.

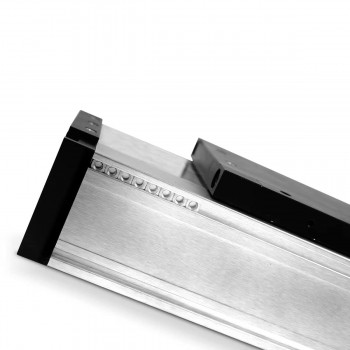

Srebrzysta polerowana obudowa aluminiowa odporna na korozję. Hermetyczna konstrukcja zapewnia odporność na pył i stopień ochrony IP51 dla prowadnicy liniowej, umożliwiając pracę w trudnych warunkach środowiskowych.

Zastosowania:

Liniowy system szynowy, szeroko stosowany w maszynach produkcyjnych, sprzęcie inspekcyjnym, precyzyjnych pomiarach laboratoryjnych, precyzyjnej regulacji przemieszczenia, pozycjonowaniu i ruchu urządzeń mechanicznych. Możliwość dostosowania do silnika krokowego i suwaka.

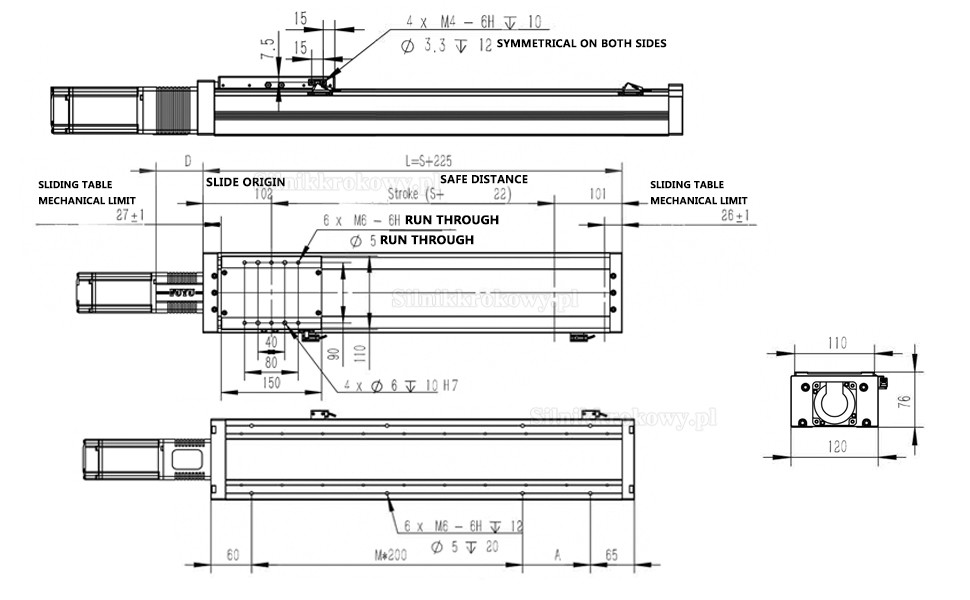

Specyfikacja prowadnicy liniowej FSL120:

Skok efektywny: 50-1500mm

Długość całkowita: L=S+225mm

Wysokość całkowita: 76mm

Szerokość prowadnicy: 110mm

Maksymalne obciążenie poziome: 100kg

Maksymalne obciążenie pionowe: 50kgs

Maksymalna prędkość pozioma: 380mm/s[maksymalne obciążenie]

Maksymalna prędkość pionowa: 300mm/s[maksymalne obciążenie]

Prędkość maksymalna: 420mm/s[Brak ładowania]

Dokładność powtarzania pozycji: ±0,02mm

Model śruby kulowej: G1620

Klasa dokładności śruby kulowej: C7

Parametry techniczne
