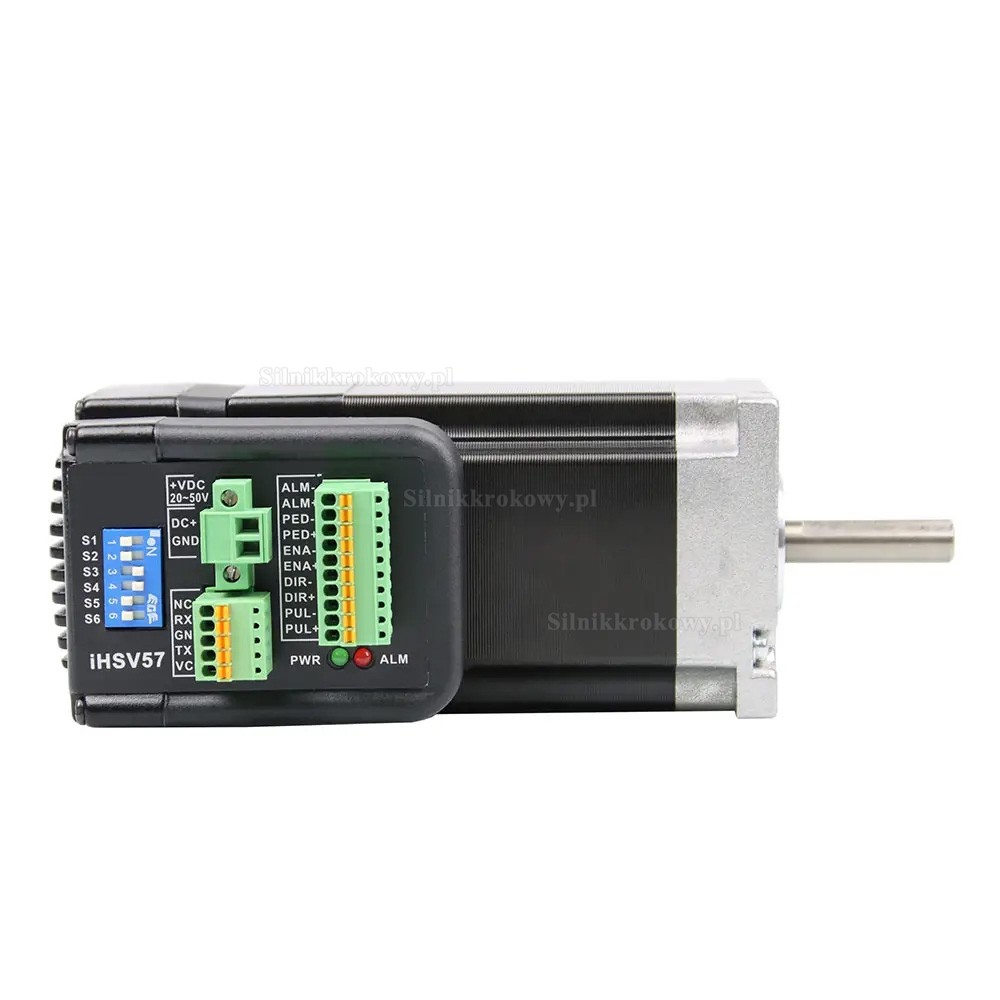

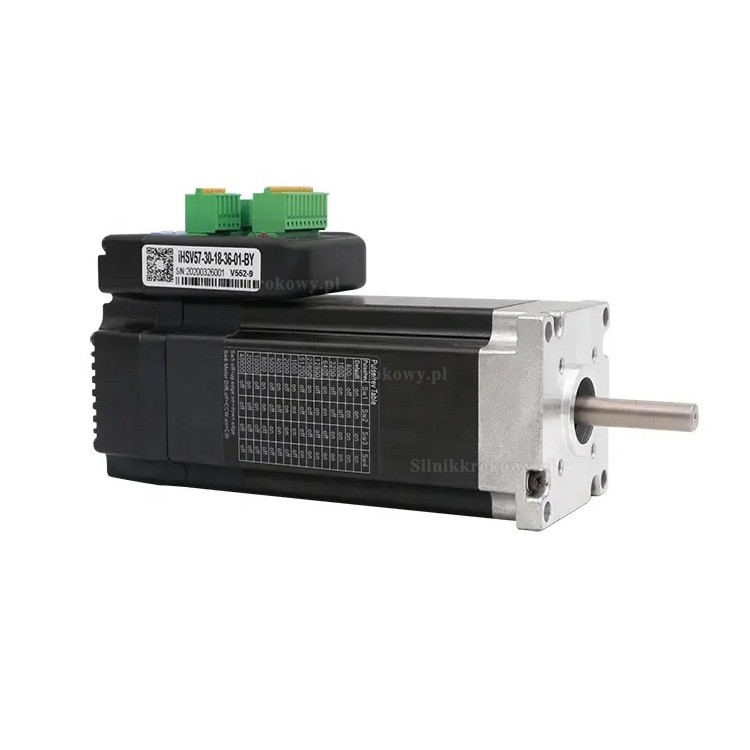

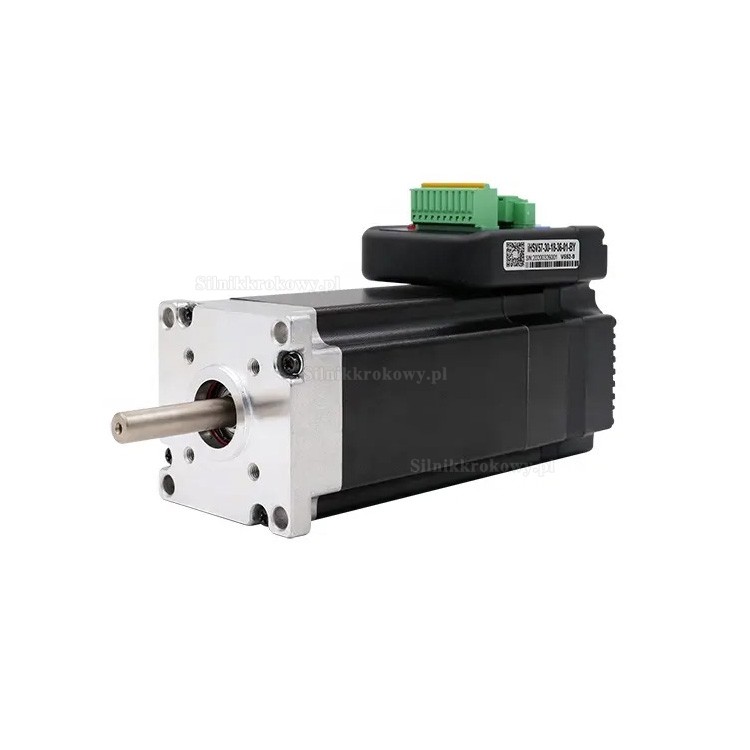

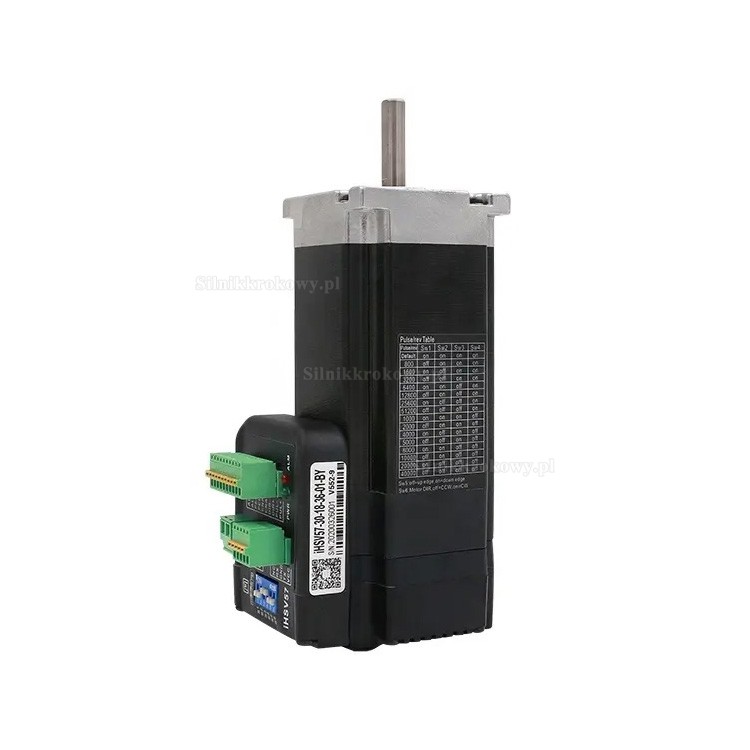

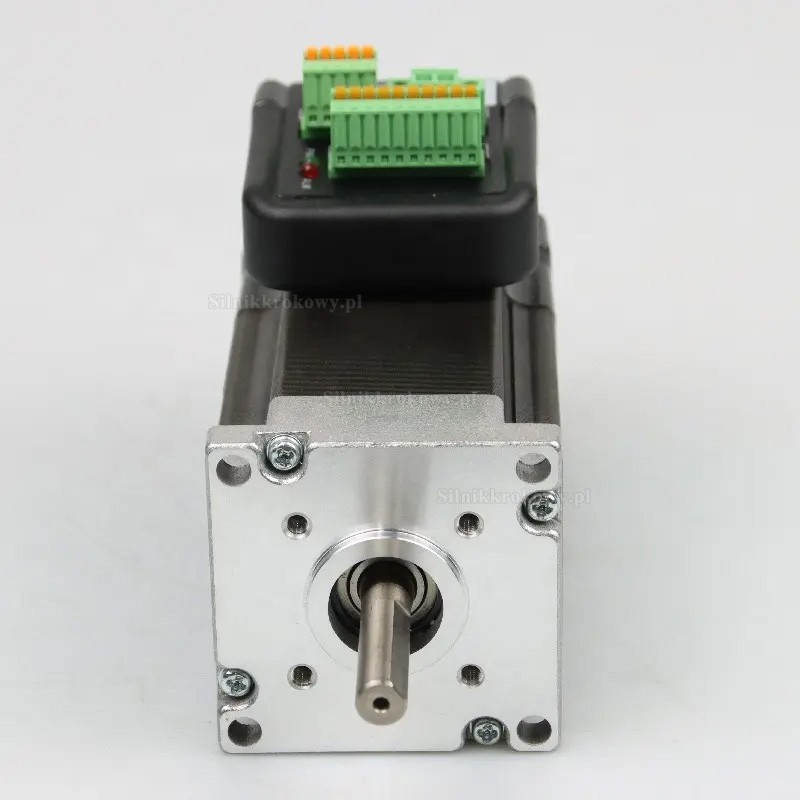

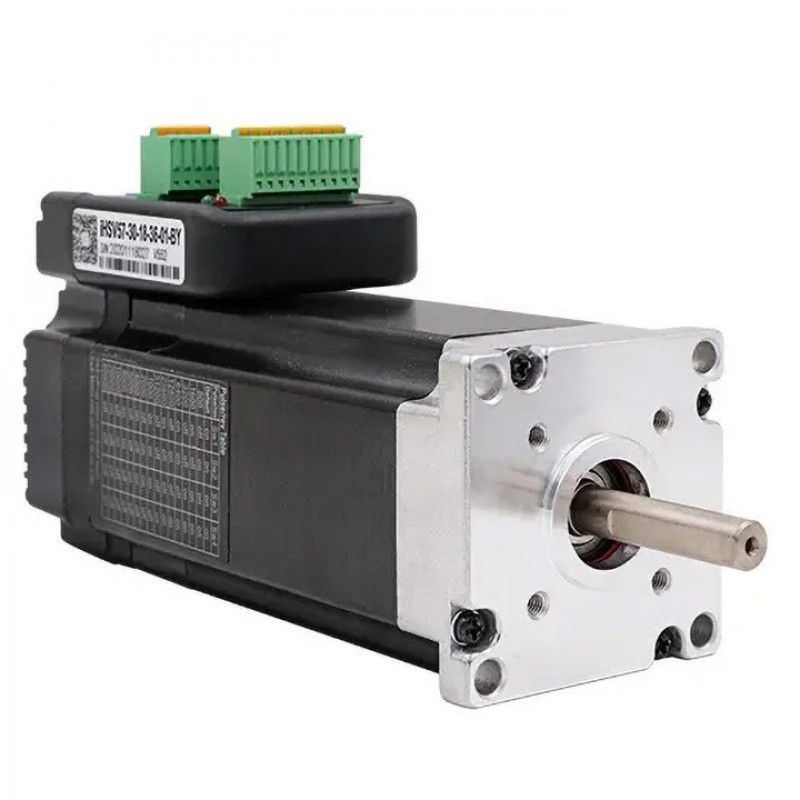

Silnik serwo ac Nema 23 z sterownik, JMC JMC iHSV57-30-18-36-01-BY 180w 3000 obr./min 0,6Nm 36V 3-fazowe

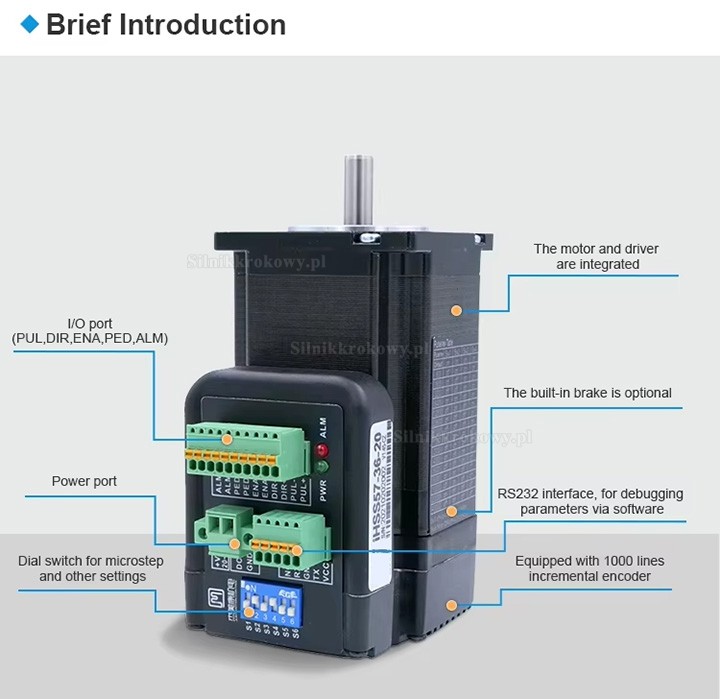

Zintegrowany serwonapęd AC iHSV57-30-18-36 jest połączeniem napędu serwo AC i silnika serwo w jednej jednostce, wykorzystuje sterowanie wektorowe w układzie DSP, cechuje się niskim kosztem, pełnym sprzężeniem zwrotnym, cyfrową konstrukcją, niską emisją ciepła, małymi wibracjami i wysoką szybkością reakcji. Oferuje trzy regulowane tryby sterowania pętlami sprzężenia zwrotnego (pętla pozycji, pętla prędkości i pętla prądu).

Specyfikacja elektryczna:

- Numer części producenta:iHSV57-30-18-36-01-BY

- Napięcie wejściowe: 20~50V DC (wartość typowa 36V)

- Moc znamionowa: 180W

- Napięcie: DC36V

- Średnica wału: 8mm

- Moment trzymania: 0,6N.m

- Moment szczytowy: 1,71N.m

- Rezystancja: 0,64±10%ms

- Indukcyjność: 0,72±20%

- Impedance: 0,53±10%Ω

- Encoder line: 1000 linii

- Ciągły prąd wyjściowy: 6A

- Speed response frequency: 50KHz

- Maksymalna częstotliwość impulsów: 250K

- Moment obrotowy: 0,45NM

- Częstotliwość: 3000 obr./min

- Domyślna prędkość komunikacji: 9,6 kbps

- Wartość zadziałania nadprądowego: szczytowa 30A ± 10%

- Wartość działania termicznego: 80°C

- Wartość napięcia zadziałania przepięcia: 65V

- Wartość napięcia podnapięciowego: 18V

- Temperatura pracy: 0~70°C

- Domyślna szybkość: 9,6 kbps (wymagany zewnętrzny interfejs konwersji)

Dane fizyczne:

Wymiary ramy: 57 x 57mm

Długość korpusu:128 mm

Długość wału:33 mm

Średnica wału: Φ8 mm

Długość wału wpustowego: 20 mm

Długość wału z wycięciem D: 27 mm

Temperatura przechowywania: -20 ° C ~ +80 ° C

Use environment: Wilgotność: 40~90%

Okresy: Unikaj kurzu, mgły olejowej i gazów żrących

Tryb chłodzenia: Chłodzenie naturalne lub wymuszone

Typowe zastosowania: CNC, druk, laser, maszyna tekstylna, itp.

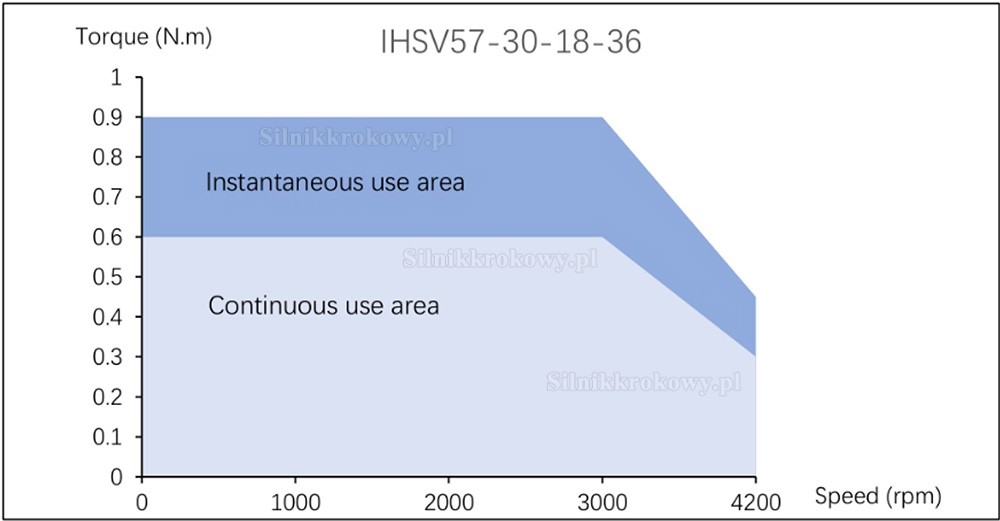

Torque diagram:
