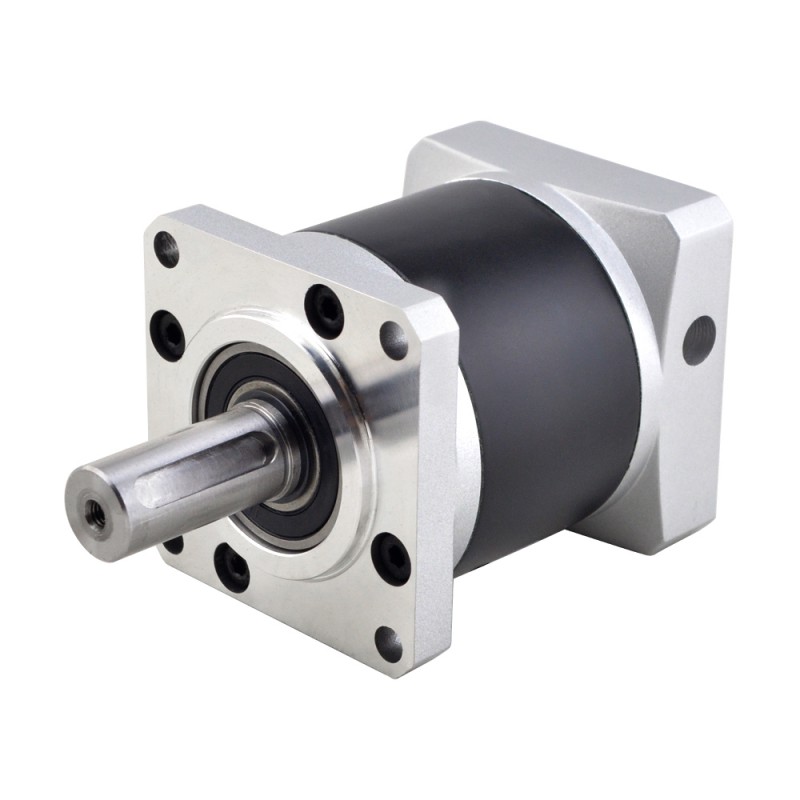

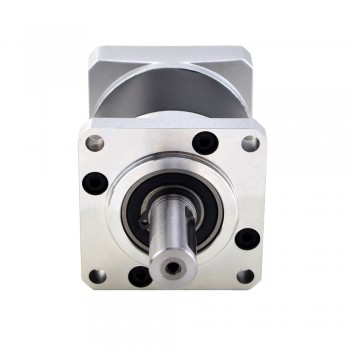

Przekładnia planetarna Nema 23 serii TQMG 20:1 TQMG23-G20-D8 luz zwrotny 50 minut łuku wał wejściowy 8mm
-
Instrukcje i dokumentacja:
Karta katalogowa skrzyni biegów:
Przekładnia planetarna Nema 23 serii TQMG 20:1 TQMG23-G20-D8 luz zwrotny 50 minut łuku wał wejściowy 8mm
Ta przekładnia planetarna należy do serii TQMG. Ma przełożenie 20:1 oraz maksymalny luz zwrotny 50 minut kątowych (arc-min). W odróżnieniu od serii PLE, w której zastosowano koła zębate stalowe, przekładnie serii TQMG wykorzystują koła zębate wykonane w technologii metalurgii proszków.

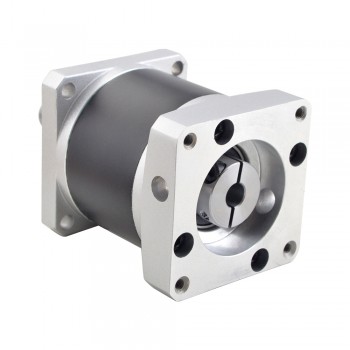

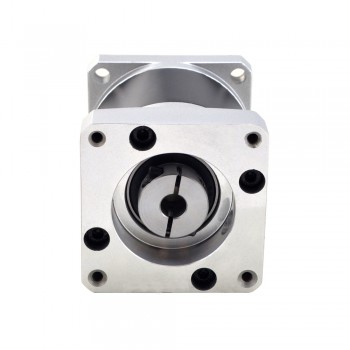

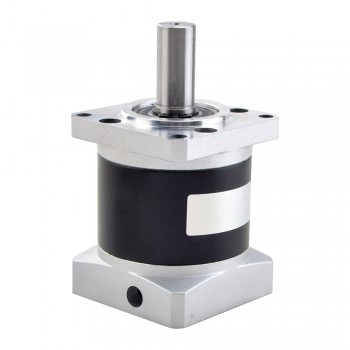

Jest to współosiowa (inline) przekładnia planetarna z wbudowanym sprzęgłem wału wejściowego, kompatybilnym ze standardowym krótkim wałem o średnicy 8 mm w silnikach krokowych NEMA 23, silnikach bezszczotkowych DC oraz szczotkowych DC.
Jednym z kompatybilnych modeli silników jest 23HS30-2904S. W przypadku innych modeli zalecany jest kontakt z działem wsparcia technicznego w celu dostosowania wału silnika.
Specyfikacja przekładni
Numer części producenta: TQMG23-G20-D8
Typ przekładni: Planetarna
Przełożenie: 20: 1
Sprawność: 90%
Luz zwrotny bez obciążenia: <=50arcmin
Maksymalny dopuszczalny moment obrotowy: 25Nm
Hałas: <=60dB
Wodoodporność: IP54
Żywotność: 20000 godzin
Dane fizyczne
Wymiary ramy: 57 x 57mm
Długość przekładni: 68mm
Typ wałka wyjściowego: Wpust klinowy
Średnica wałka wyjściowego: Φ14mm
Długość wałka wyjściowego: 34mm
Średnica wału wejściowego: Φ8mm
Długość wałka wejściowego: 13,5mm
| Specyfikacja fizyczna | |
|---|---|
| Wymiary ramy (mm) | 57 x 57 |
| Waga (g) | 820 |
| Długość przekładni (mm) | 55,5 |
| Średnica wału wejściowego (mm) | 8 |
| Długość wałka wejściowego (mm) | 13,5 |
| Średnica wałka wyjściowego (mm) | 14 |
| Długość wałka wyjściowego (mm) | 34 |
| Pasuje do silnika | Nema 23 |
| Typ przekładni | Seria TQMG |
| Przełożenie | 20 |
| Luz zwrotny bez obciążenia | <=30 minut łuku |
| Typ produktu | Przekładnia |
| Typ wałka wyjściowego | Wał wpustowy |
