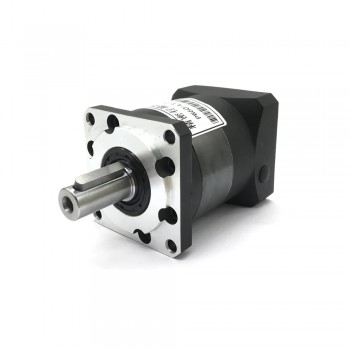

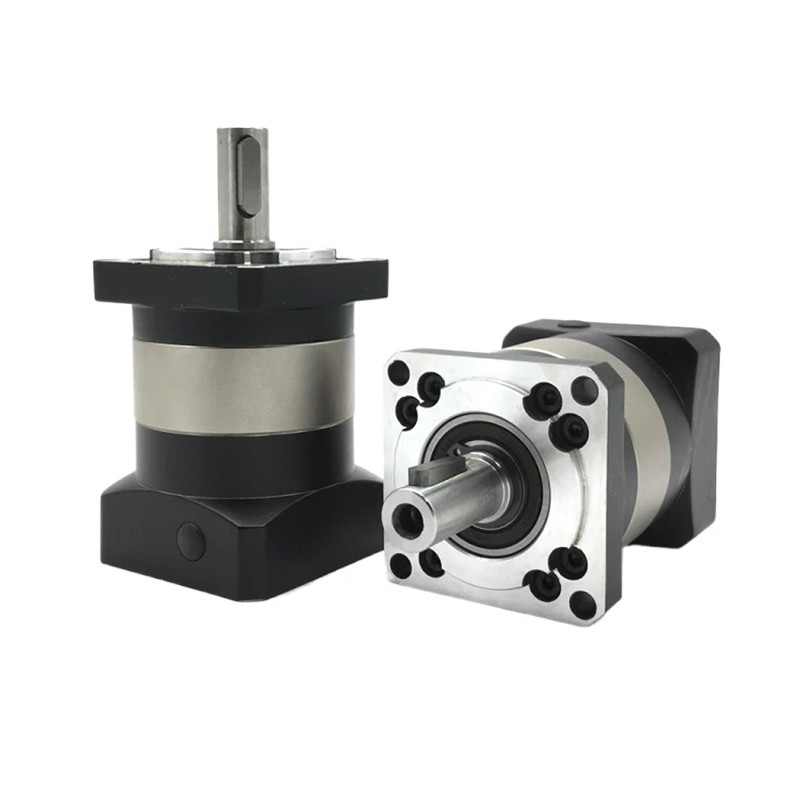

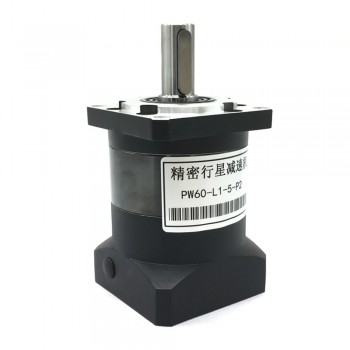

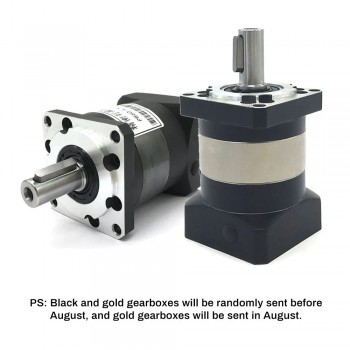

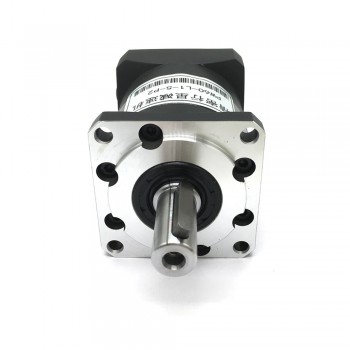

Przekładnia planetarna śrubowa serii PW060 z wałem wejściowym 6,35/8/9,525/11/14 mm do silnika krokowego Nema23/silnika Nema 24 Svero

Name: Przekładnia planetarna śrubowa serii PW060 z wałem wejściowym 6,35/8/9,525/11/14 mm do silnika krokowego Nema23/silnika Nema 24 Svero
Brand: Silnikkrokowy
SKU: PW060
Price: 465.02 PLN
Availability: InStock

NR:PW060
Dodaj opinię

Nasza cena:465,02zł

Wał wejściowy:

Przełożenie:

Liczba sztuk: - +

Cena hurtowa:

5 - 9	10 - 49	50 - 99	100 - Max
441,79zł	432,46zł	418,52zł	404,57zł

Do Koszyka

Dodaj do mojej listy życzeń

Opis produktu Specyfikacja Opcje niestandardowe Opinie o produkcie(0)

Przekładnia planetarna śrubowa serii PW060 z wałem wejściowym 6,35/8/9,525/11/14 mm do silnika krokowego Nema23/silnika Nema 24 Svero

Specyfikacja:

Prędkość wejściowa: 8000 obr,/min

Moment wyjściowy: 25Nm-43Nm

Numer modelu: PW060

Układ przekładni: Przekładnia planetarna śrubowa

Certyfikaty: CE,RoHS

Maksymalny moment obrotowy promieniowy: 1350N

Maksymalny moment obrotowy w osi: 630N

Maksymalna prędkość wejściowa: 8000 obr./min

Znamionowa prędkość wejściowa: 4000 obr./min

Hałas: ≤58dB

Sprawność przy pełnym obciążeniu: L1≥95%, L2≥92%

luz zwrotny: 3:1-10:1 ≤ 5 minut łuku; Stosunek 15:1-100:1 ≤ 7 minut łuku

Stopień ochrony IP: IP65

Temperatura pracy: -10℃~+90℃;

Lista zawartości opakowania:

1* Przekładnia planetarna

1* Klucz

4* Śruby montażowe

Model				PW060	PW090	PW120
Input Flange			mm	60	90	130
Rozmiar wejściowy			mm	6,35/8/9,525/11/14	12,7/14/16/19	19/22/24
Wał wyjściowy			mm	14	20	25
Maksymalny moment wyjściowy			Nm	1,5-krotność znamionowego momentu wyjściowego
Natychmiastowy moment hamowania			Nm	2,5-krotność znamionowego momentu wyjściowego
Maksymalny moment obrotowy promieniowy			N	1350	3100	6100
Maksymalny moment obrotowy w osi			N	630	1300	2800
Sztywność skrętna			Nm/arcmin	5	10	20
Maksymalna prędkość wejściowa			obr./min	8000	6000	6000
Znamionowa prędkość wejściowa			obr,/min	4000	3000	3500
Hałas			dB	≤58	≤60	≤65
Czas życia			h	20000
Sprawność przy pełnym obciążeniu			%	L1≥95%, L2≥92%
luz zwrotny	P2	Stage 1	arcmin	≤5	≤5	≤5
luz zwrotny	P2	Stage 2	arcmin	≤7	≤7	≤7
Parametria	Etap	Przełożenie		PW060	PW090	PW120
Znamionowy moment wyjściowy (N.m)	Etap 1	3:1		35	100	165
		4:1		43	125	220
		5:1		43	125	220
		7:1		40	98	200
		10:1		25	70	150
	Etap 2	15:1		35	100	165
		20:1		43	125	220
		25:1		43	125	220
		30:1		35	100	165
		35:1		43	125	210
		40:1		43	125	210
		50:1		43	125	210
		70:1		40	98	200
		100:1		25	70	165
Moment bezwładności (Kg.cm2)	Etap 1	3:1		0,16	0,61	3,25
		4:1		0,14	0,48	2,74
		5:1		0,13	0,47	2,71
		7:1		0,13	0,45	2,62
		10:1		0,13	0,40	2,57
	Etap 2	15:1		0,13	0,61	0,45
		20:1		0,13	0,45	0,45
		25:1		0,13	0,67	0,40
		30:1		0,13	0,45	0,45
		35:1		0,13	0,45	0,45
		40:1		0,13	0,45	0,45
		50:1		0,13	0,40	0,40
		70:1		0,13	0,40	0,40
		100:1		0,13	0,40	0,40
Stopień ochrony IP		IP65
Temperatura pracy		-10℃~+90℃

Précédent: Przekładnia planetarna śrubowa serii PLX120 z wyjściem kołnierzowym do silnika krokowego Nema 42 i serwosilnika 110 mm/130 mm
Suivant: Przekładnia ślimakowa 15:1 NMRV30-G15-D9 Średnica wału wejściowego 9 mm Maks. 18 Nm

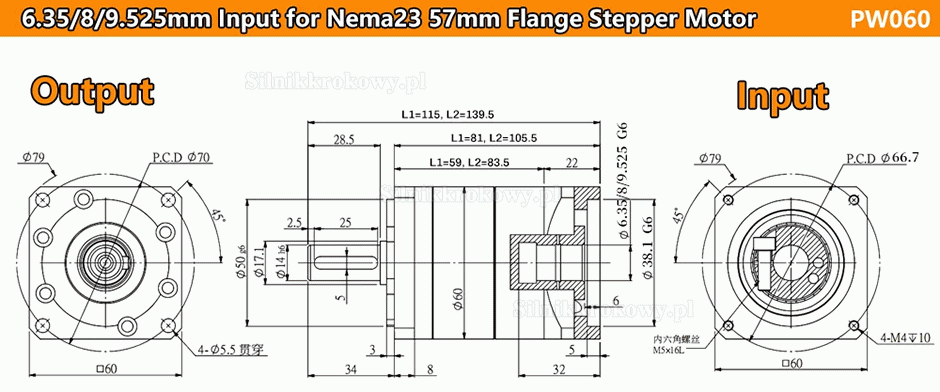

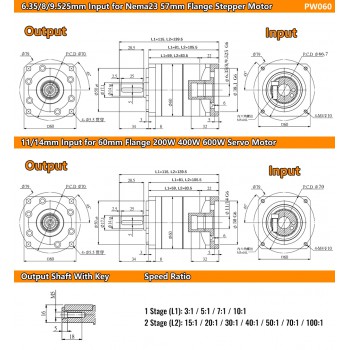

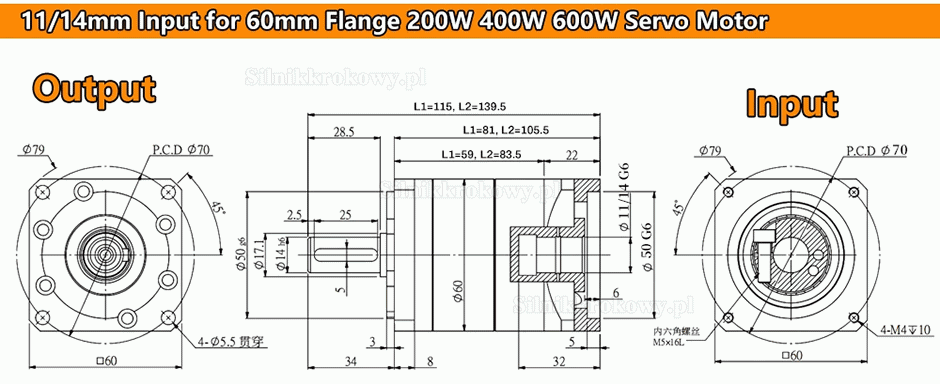

Specyfikacja fizyczna
Wymiary ramy (mm)	60 x 60
Długość przekładni (mm)	81 / 105,5
Średnica wału wejściowego (mm)	6,35 / 9,525 / 11 / 14
Długość wałka wejściowego (mm)	32
Średnica wałka wyjściowego (mm)	14
Długość wałka wyjściowego (mm)	28,5
Pasuje do silnika	Silnik krokowy Nema 23 / Silnik serwo o ramie 60 mm
Typ przekładni	Przekładnia planetarna śrubowa
Przełożenie	3:1 / 4:1 / 5:1 / 7:1 / 10:1 / 15:1 / 20:1 / 25:1 / 30:1 / 35:1 / 40:1 / 50:1 / 70:1 / 100:1

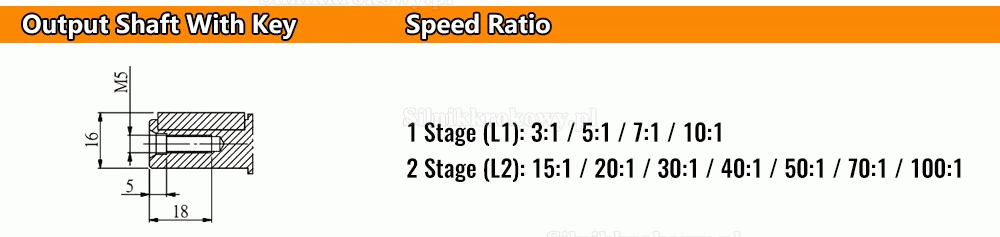

Typ wałka wyjściowego	Wpust klinowy
Seria produktów	PW060
