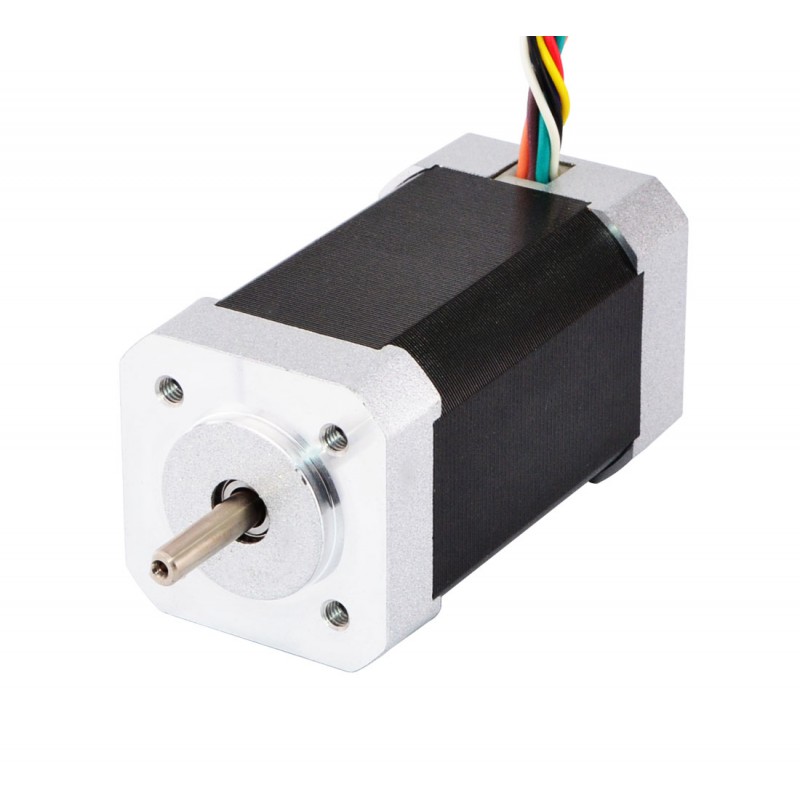

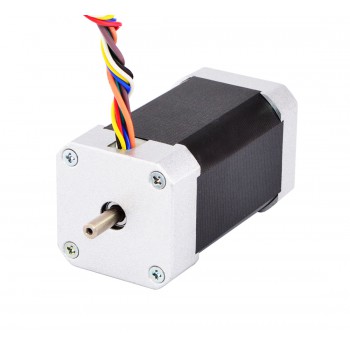

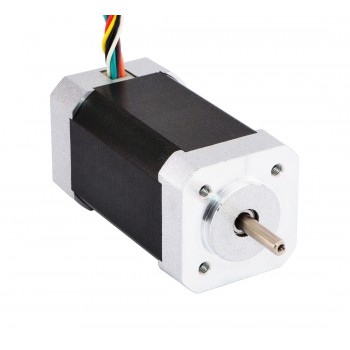

Silnik bldc 24 V 42BLS100-24-01 4000 obr./min 0,25 Nm 105 W 42 x 42 x 100 mm
Nasza cena:214,19zł
Silnik bldc 24 V 42BLS100-24-01 4000 obr./min 0,25 Nm 105 W 42 x 42 x 100 mm
Specyfikacja elektryczna
- Numer części producenta: 42BLS100-24-01
- Liczba faz: 3
- Liczba biegunów: 4
- Napięcie znamionowe: 24V
- Prędkość znamionowa: 4000±10% obr./min
- Prędkość bez obciążenia: 5900 obr./min
- Moment znamionowy: 0,25Nm
- Prąd znamionowy: 6,4±10%A
- Prąd bez obciążenia: 0,6A
- Moc znamionowa: 105W
- Klasa izolacji: Klasa B
- Rezystancja izolacji: min. 100 MΩ przy 500 V DC
- Test wytrzymałości dielektrycznej: 500 V AC przez 1 minutę
Dane fizyczne
- Wymiary ramy: 42x42mm
- Długość korpusu: 99,2mm
- Średnica wału: Φ5mm
- Długość wału: 20mm
- Typ wału: D
- Długość cięcia w kształcie litery D: 15mm
- Długość wału tylnego: 13,5mm
- Średnica wału tylnego: Φ5mm
- Liczba wyprowadzeń: 8
- Długość wyprowadzeń: 300mm
- Typ łożyska: Łożysko kulkowe NMB, C3
- Czujnik: Czujnik Halla
- Waga: 0,85kg
Połączenie
|
U
|
V
|
W
|
+5V
|
GND
|
A
|
B
|
C
|
|
Pomarańczowy
|
Zielony
|
Brązowy
|
Czerwony
|
Czarny
|
Żółty
|
Biały
|
Niebieski
|
| Specyfikacja silnika BLDC | |
|---|---|
| Typ łożyska | Łożysko kulkowe NMB, C3 |
| Klasa izolacji | Klasa B |
| Liczba wyprowadzeń | 8 |
| Liczba faz | 3 |
| Liczba biegunów | 4 |
| Prąd znamionowy (A) | 6,4 |
| Moc znamionowa (W) | 105 |
| Prędkość znamionowa (obr./min) | 4000±10% |
| Moment znamionowy (Nm) | 0,25 |
| Moment znamionowy (uncji cala) | 35,4 |
| Napięcie znamionowe (V) | 24 |
| Typ czujnika | Czujnik Halla |
| Średnica wału (mm) | 5 |
| Długość wału (mm) | 20 |
| Rozmiar kołnierza (mm) | 42x42 |
| Długość korpusu(mm) | 99,2 |
| Specyfikacja fizyczna | |
| Waga (g) | 850 |
