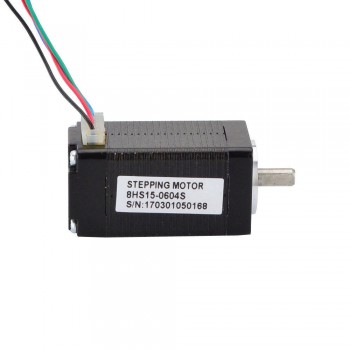

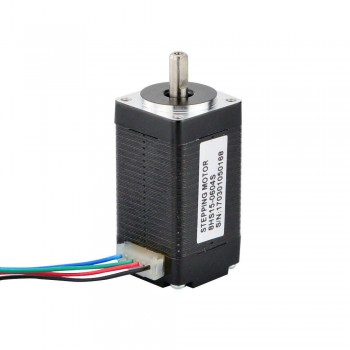

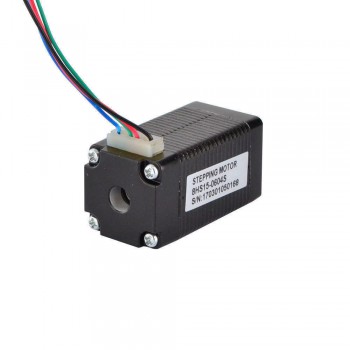

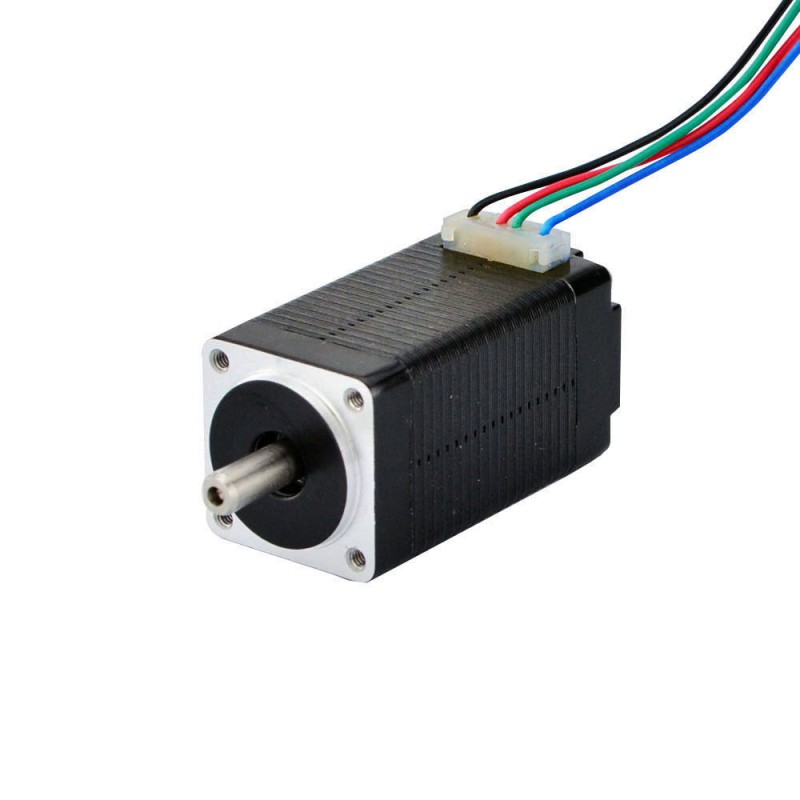

Silnik krokowy Mini Nema 8 8HS15-0604S 6V 1,8 stopnia 4Ncm 4 przewody
- Instrukcje i dokumentacja: Pełna karta katalogowa:
Nasza cena:87,57zł
Silnik krokowy Mini Nema 8 8HS15-0604S 6V 1,8 stopnia 4Ncm 4 przewody
Ten model to miniaturowy silnik krokowy NEMA 8 (8HS15-0604S) o kącie kroku 1,8° i wymiarach 20×20×38 mm. Wyposażony w 4 przewody, każda faza pobiera 0,6 A przy napięciu 6 V. Moment trzymania wynosi 4 Ncm.
Specyfikacja elektryczna
- Numer części producenta: 8HS15-0604S
- Typ silnika: Silnik krokowy bipolarny
- Kąt kroku: 1,8 stopnia
- Moment trzymania: 4Ncm
- Prąd znamionowy na fazę: 0,6A
- Napięcie: 6V
- Rezystancja fazowa 10omów
- Indukcyjność: 5,5mH ± 20%(1KHz)
Dane fizyczne
- Wymiary ramy: 20 x 20mm
- Długość korpusu: 38mm
- Shaft Shape: D
- Średnica wału: Φ4mm
- Długość wału: 10mm
- Długość cięcia w kształcie litery D: 7mm
- Liczba wyprowadzeń: 4
- Długość wyprowadzeń: 300mm
- Waga: 80g
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Czarny
|
Zielony
|
Czerwony
|
Niebieski
|
| Specyfikacja elektryczna | |
|---|---|
| Bipolarny/Unipolarny | Bipolarny |
| Moment trzymania (Ncm) | 4 |
| Moment trzymania (uncji cala) | 5,7 |
| Indukcyjność (mH) | 5,5 |
| Rezystancja fazowa (om) | 10 |
| Prąd znamionowy (A) | 0,6 |
| Kąt kroku (°) | 1,8 |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 38 |
| Wymiary ramy (mm) | 20x20 |
| Pojedynczy wał/Podwójny wał | Pojedynczy wał |
| Typ wału | D |
| Średnica wału (mm) | 4 |
| Długość wału (mm) | 10 |
| Liczba wyprowadzeń | 4 |
| Długość wyprowadzeń (mm) | 300 |
| Waga (g) | 80 |
- Złącza: Molex, Harwin, Tyco/AMP, JST itp.
- Przewodów & Kabel: Długości specjalne, Wąż ochronny
- Wał: Okrągłe, z cięciem w kształcie litery D, z wierceniem krzyżowym, z wpustem, z gwintem lub puste
- Meandrowy: Rezystancja, indukcyjność, prąd znamionowy, itp.
