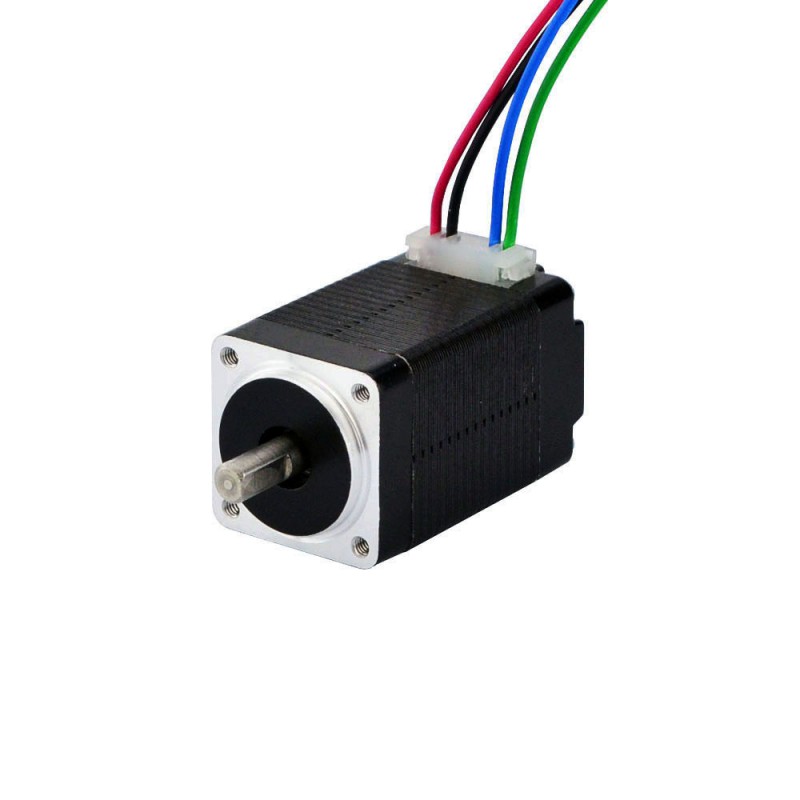

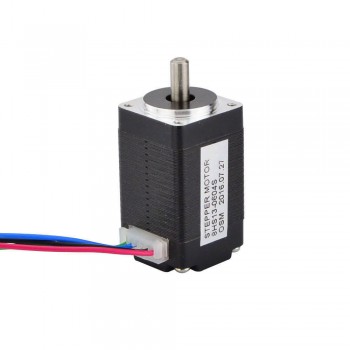

Silnik krokowy Nema 8 8HS13-0604S 3.9V 1,8 stopnia 2Ncm 4 przewody
- Instrukcje i dokumentacja: Pełna karta katalogowa:
Nasza cena:89,25zł
Silnik krokowy Nema 8 8HS13-0604S 3.9V 1,8 stopnia 2Ncm 4 przewody
Ten model to silnik krokowy NEMA 8 (8HS13-0604S) o kącie kroku 1,8° i wymiarach 20×20×33 mm. Posiada 4 przewody, każda faza pobiera 0,6 A przy napięciu 3,9 V. Moment trzymania wynosi 2 Ncm.
Specyfikacja elektryczna
- Numer części producenta: 8HS13-0604S
- Typ silnika: Silnik krokowy bipolarny
- Kąt kroku: 1,8 stopnia
- Moment trzymania: 2Ncm(2,83uncji cala)
- Prąd znamionowy na fazę: 0,6A
- Napięcie: 3,9V
- Rezystancja fazowa 6,5omów
- Indukcyjność: 2,2mH ± 20%(1KHz)
Dane fizyczne
- Wymiary ramy: 20 x 20mm
- Długość korpusu: 33mm
- Średnica wału: Φ4mm
- Długość wału: 10mm
- Długość cięcia w kształcie litery D: 7mm
- Liczba wyprowadzeń: 4
- Długość wyprowadzeń: 300mm
- Waga: 70g
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Czarny
|
Zielony
|
Czerwony
|
Niebieski
|
| Specyfikacja elektryczna | |
|---|---|
| Bipolarny/Unipolarny | Bipolarny |
| Moment trzymania (Ncm) | 2 |
| Moment trzymania (uncji cala) | 2,83 |
| Indukcyjność (mH) | 2,2 |
| Rezystancja fazowa (om) | 6,5 |
| Prąd znamionowy (A) | 0,6 |
| Kąt kroku (°) | 1,8 |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 33 |
| Wymiary ramy (mm) | 20x20 |
| Pojedynczy wał/Podwójny wał | Pojedynczy wał |
| Typ wału | D |
| Średnica wału (mm) | 4 |
| Długość wału (mm) | 10 |
| Liczba wyprowadzeń | 4 |
| Długość wyprowadzeń (mm) | 300 |
| Waga (g) | 70 |
- Złącza: Molex, Harwin, Tyco/AMP, JST itp.
- Przewodów & Kabel: Długości specjalne, Wąż ochronny
- Wał: Okrągłe, z cięciem w kształcie litery D, z wierceniem krzyżowym, z wpustem, z gwintem lub puste
- Meandrowy: Rezystancja, indukcyjność, prąd znamionowy, itp.
