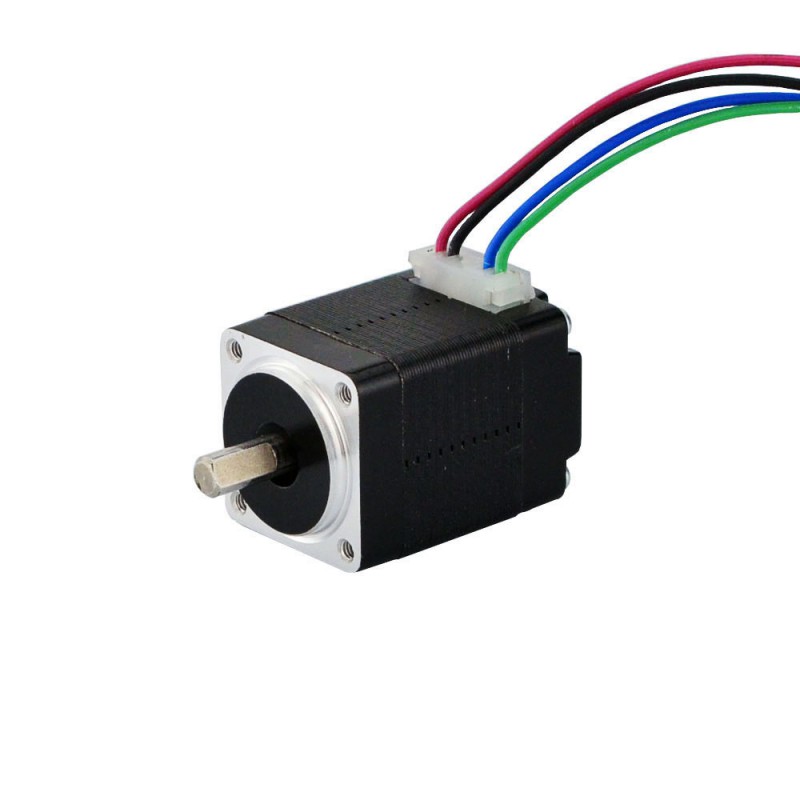

Silnik krokowy Mini Nema 8 8HS11-0204S 4,8 V 1,6 Ncm 1,8 stopnia 4 przewody
-
Instrukcje i dokumentacja:
Pełna karta katalogowa:
Krzywa momentu obrotowego:
Nasza cena:81,03zł
Silnik krokowy Mini Nema 8 8HS11-0204S 4,8 V 1,6 Ncm 1,8 stopnia 4 przewody
Ten silnik krokowy mini Nema 8 to najmniejszy silnik hybrydowy, jaki oferujemy, ma kąt kroku 1,8 stopnia i rozmiar 20x20x28 mm. Ma 4 przewody, każda faza pobiera 0,2 A przy 4,8 V, a moment trzymania 1,6 Ncm.
Specyfikacja elektryczna
- Numer części producenta: 8HS11-0204S
- Typ silnika: Silnik krokowy bipolarny
- Kąt kroku: 1,8 stopnia
- Moment trzymania: 1,6Ncm(2,3uncji cala)
- Prąd znamionowy na fazę: 0,2A
- Napięcie: 4,8V
- Rezystancja fazowa 24omów
- Indukcyjność: 8mH ± 20%(1KHz)
Dane fizyczne
- Wymiary ramy: 20 x 20mm
- Długość korpusu: 28mm
- Średnica wału: Φ4mm
- Długość wału: 10mm
- Długość cięcia w kształcie litery D: 7mm
- Liczba wyprowadzeń: 4
- Długość wyprowadzeń: 300mm
- Waga: 60g
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Czarny
|
Zielony
|
Czerwony
|
Niebieski
|
| Specyfikacja elektryczna | |
|---|---|
| Bipolarny/Unipolarny | Bipolarny |
| Moment trzymania (Ncm) | 1,6 |
| Moment trzymania (uncji cala) | 2,3 |
| Indukcyjność (mH) | 8 |
| Rezystancja fazowa (om) | 24 |
| Prąd znamionowy (A) | 0,2 |
| Kąt kroku (°) | 1,8 |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 28 |
| Wymiary ramy (mm) | 20x20 |
| Pojedynczy wał/Podwójny wał | Pojedynczy wał |
| Typ wału | D |
| Średnica wału (mm) | 4 |
| Długość wału (mm) | 10 |
| Liczba wyprowadzeń | 4 |
| Długość wyprowadzeń (mm) | 300 |
| Waga (g) | 50 |
- Złącza: Molex, Harwin, Tyco/AMP, JST itp.
- Przewodów & Kabel: Długości specjalne, Wąż ochronny
- Wał: Okrągłe, z cięciem w kształcie litery D, z wierceniem krzyżowym, z wpustem, z gwintem lub puste
- Meandrowy: Rezystancja, indukcyjność, prąd znamionowy, itp.
