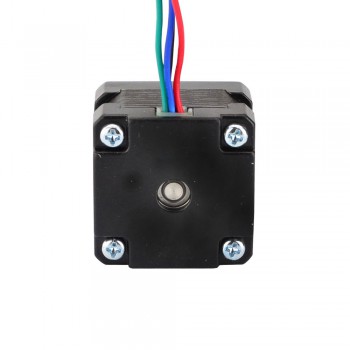

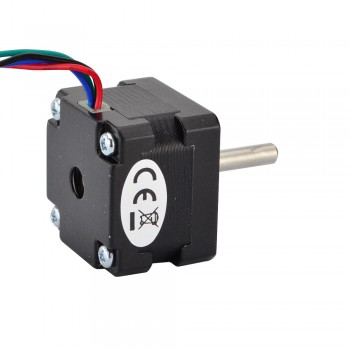

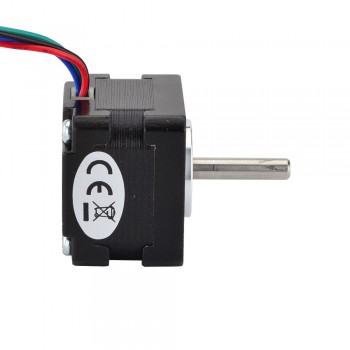

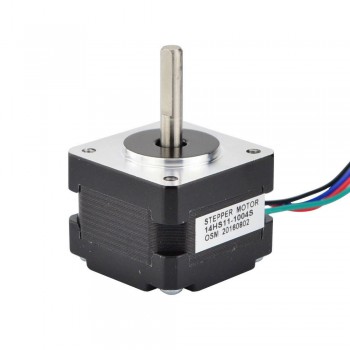

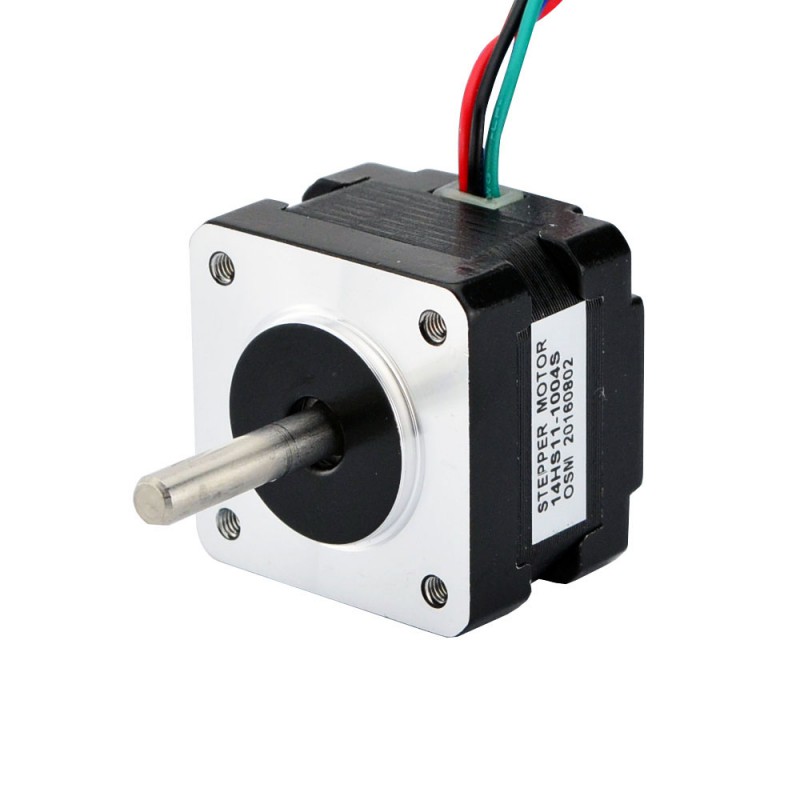

Silnik krokowy Nema 14 14HS11-1004S 3,5 V 3,5 V 1,8 stopnia 12,5 Ncm 4 przewody
- Instrukcje i dokumentacja: Pełna karta katalogowa:
Nasza cena:48,14zł
Silnik krokowy Nema 14 14HS11-1004S 3,5 V 3,5 V 1,8 stopnia 12,5 Ncm 4 przewody
Ten bipolarny silnik krokowy Nema 14 o kącie kroku 1,8 stopnia i wymiarach 35 x 35 x 28 mm ma 4 przewody, każda faza pobiera 1 A przy napięciu 3,5 V i momencie trzymania 12,5 Ncm.
Specyfikacja elektryczna
- Numer części producenta: 14HS11-1004S
- Typ silnika: Silnik krokowy bipolarny
- Kąt kroku: 1,8 stopnia
- Moment trzymania: 12,5Ncm(17,7uncji cala)
- Prąd znamionowy na fazę: 1,0A
- Napięcie:3,5V
- Rezystancja fazowa 3,5omów
- Indukcyjność: 3,5mH ± 20%(1KHz)
Dane fizyczne
- Wymiary ramy: 35 x 35mm
- Długość korpusu: 28mm
- Średnica wału: Φ5mm
- Długość wału: 24mm
- Długość cięcia w kształcie litery D: 15mm
- Liczba wyprowadzeń: 4
- Długość wyprowadzeń: 300mm
- Waga: 140g
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Czarny
|
Zielony
|
Czerwony
|
Niebieski
|
| Specyfikacja elektryczna | |
|---|---|
| Bipolarny/Unipolarny | Bipolarny |
| Moment trzymania (Ncm) | 12,5 |
| Moment trzymania (uncji cala) | 17,7 |
| Indukcyjność (mH) | 3,5 |
| Rezystancja fazowa (om) | 3,5 |
| Prąd znamionowy (A) | 1 |
| Kąt kroku (°) | 1,8 |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 28 |
| Wymiary ramy (mm) | 35x35 |
| Pojedynczy wał/Podwójny wał | Pojedynczy wał |
| Typ wału | D |
| Średnica wału (mm) | 5 |
| Długość wału (mm) | 20,5 |
| Liczba wyprowadzeń | 4 |
| Długość wyprowadzeń (mm) | 300 |
| Waga (g) | 120 |
- Złącza: Molex, Harwin, Tyco/AMP, JST itp.
- Przewodów & Kabel: Długości specjalne, Wąż ochronny
- Wał: Okrągłe, z cięciem w kształcie litery D, z wierceniem krzyżowym, z wpustem, z gwintem lub puste
- Meandrowy: Rezystancja, indukcyjność, prąd znamionowy, itp.
