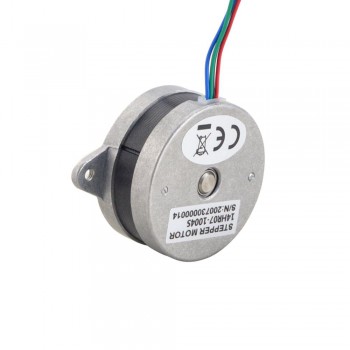

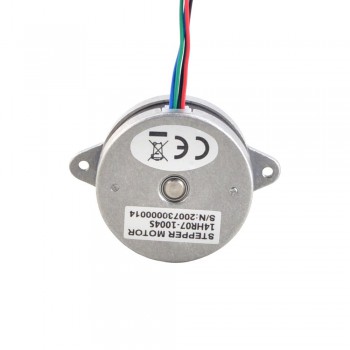

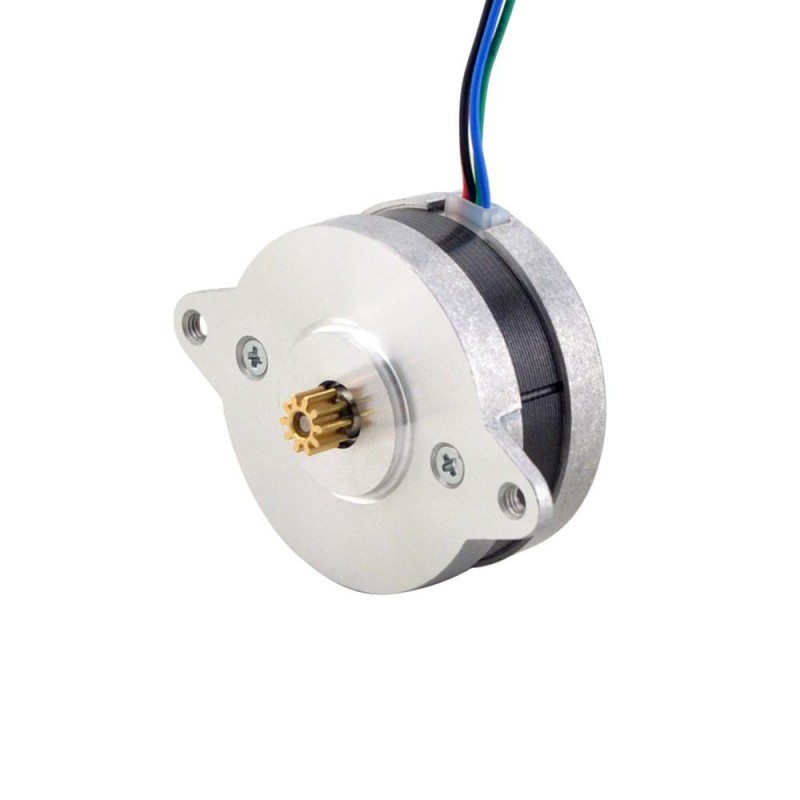

Okrągły silnik krokowy Nema 14 (Φ36x17,5 mm) 14HR07-1004VRN 1,8 stopnia 9 Ncm 1,0 A 4 przewody
- Instrukcje i dokumentacja: Karta katalogowa silnika:
Nasza cena:73,05zł
Okrągły silnik krokowy Nema 14 (Φ36x17,5 mm) 14HR07-1004VRN 1,8 stopnia 9 Ncm 1,0 A 4 przewody
Specyfikacja elektryczna
Numer części producenta: 14HR07-1004VRN
Typ silnika: Silnik krokowy bipolarny
Kąt kroku: 1,8 stopnia
Moment trzymania: 9 Ncm(12,75 uncji cala)
Prąd znamionowy na fazę: 1,0 A
Rezystancja fazowa: 3,9 omów
Indukcyjność: 2,0 mH ± 20%(1KHz)
Dane fizyczne
Wymiary ramy: 36,5 x 36,5 mm
Długość korpusu: 17,5 mm
Średnica wału: Φ2,5 mm
Długość wału: 4 mm
Liczba wyprowadzeń: 4
Długość wyprowadzeń: 500 mm
Waga: 0,08 kg
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Czerwony
|
Zielony
|
Czarny
|
Niebieski
|
| Specyfikacja elektryczna | |
|---|---|
| Bipolarny/Unipolarny | Bipolarny |
| Moment trzymania (Ncm) | 9 |
| Moment trzymania (uncji cala) | 12,75 |
| Indukcyjność (mH) | 2,0 |
| Rezystancja fazowa (om) | 3,9 |
| Prąd znamionowy (A) | 1,0 |
| Kąt kroku (stopnie) | 1,8 |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 17,5 |
| Wymiary ramy (mm) | Nema 14 (36,5 x 36,5) |
| Długość wyprowadzeń (mm) | 500 |
| Liczba wyprowadzeń | 4 |
| Średnica wału (mm) | 2,5 |
| Długość wału (mm) | 4 |
| Pojedynczy wał/Podwójny wał | Pojedynczy wał |
| Waga (g) | 80 |
- Złącza: Molex, Harwin, Tyco/AMP, JST itp.
- Przewodów & Kabel: Długości specjalne, Wąż ochronny
- Wał: Okrągłe, z cięciem w kształcie litery D, z wierceniem krzyżowym, z wpustem, z gwintem lub puste
- Meandrowy: Rezystancja, indukcyjność, prąd znamionowy, itp.
