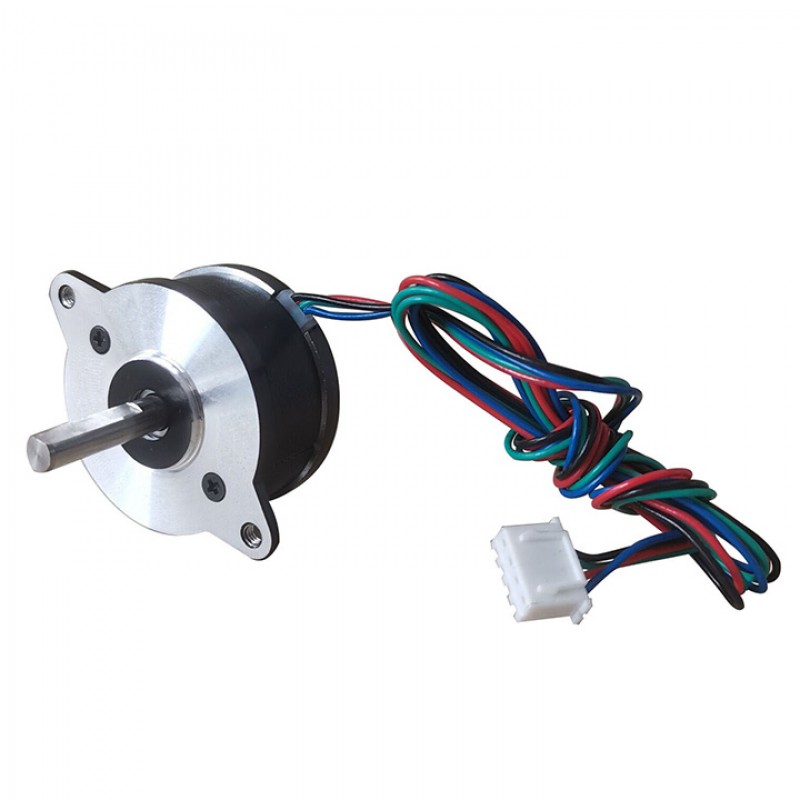

Silnik krokowy Nema 14 Oukeda 36BYGH Bipolarny 1,8 stopnia 12 Ncm 1A 10 V 36 x 36 x 20 mm 4 przewody
Jest to dwufazowy dwubiegunowy silnik krokowy o kącie skoku 1,8° i statycznym momencie obrotowym 12 Ncm. Charakteryzuje się prądem fazowym 1,0 A i pracuje w zakresie napięcia 12-24 V. Posiada obudowę w standardzie Nema 14 (36 mm x 36 mm), wał o średnicy 5 mm oraz konstrukcję D-cut.
Specyfikacja elektryczna:
Numer części producenta: 36BYGH
Liczba faz:2
Typ silnika: bipolarny
Kąt kroku: 1,8 stopnia
Moment statyczny: 12Ncm
Prąd fazowy: 1,0A
Napięcie fazowe:10VDC
Napięcie robocze:12-24V
Rezystancja fazowa:10omów
Indukcyjność: 6,0mH ± 20%(1KHz);

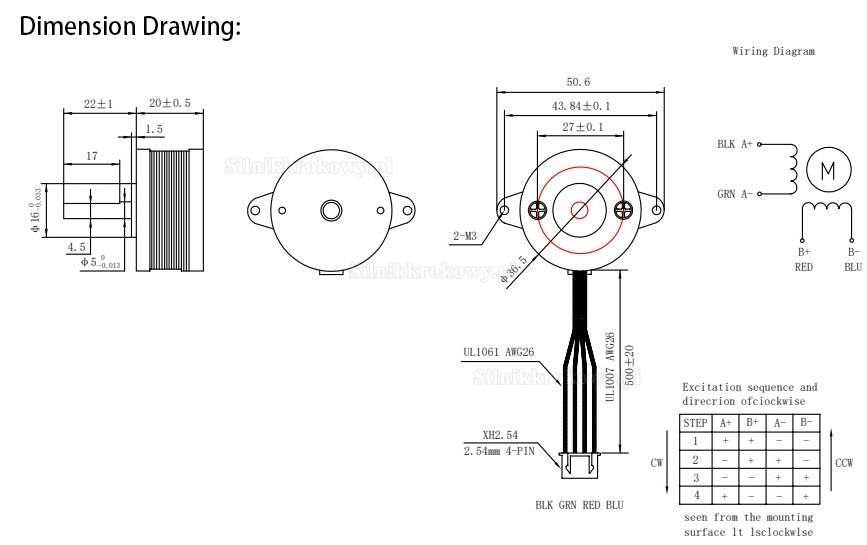

Dane fizyczne:
Wymiary ramy: 36 x 36mm
Długość korpusu: 20mm
Średnica wału: Φ5mm
Długość wału: 22mm
Długość cięcia w kształcie litery D: 17mm
Liczba wyprowadzeń: 4
Długość wyprowadzeń: 300mm
Waga: 100g;
.jpg)
.jpg)
.jpg)
.jpg)
| Specyfikacja elektryczna | |
|---|---|
| Bipolarny/Unipolarny | Bipolarny |
| Liczba faz | 2 |
| Moment trzymania (uncji cala) | 16,99 |
| Prąd fazowy (A) | 1,0 |
| Napięcie fazowe (V) | 10 |
| Moment trzymania (Ncm) | 12 |
| Indukcyjność (mH) | 6 |
| Rezystancja fazowa (om) | 10 |
| Kąt kroku (°) | 1,8 |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 20 |
| Wymiary ramy (mm) | Φ36 |
| Długość wyprowadzeń (mm) | 300 |
| Liczba wyprowadzeń | 4 |
| Średnica wału (mm) | 5 |
| Długość wału (mm) | 22 |
| Typ wału | D |
| Pojedynczy wał/Podwójny wał | Pojedynczy wał |
| Długość cięcia w kształcie litery D | 17 |
