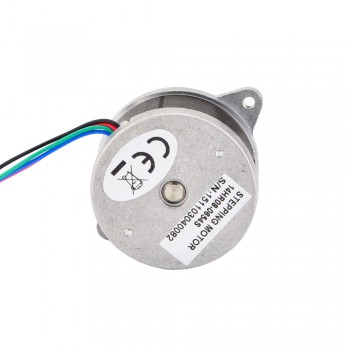

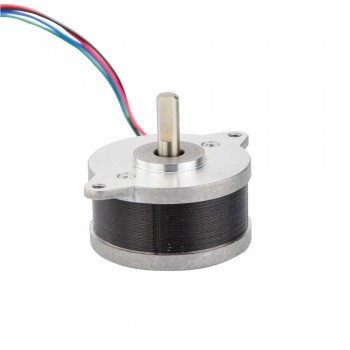

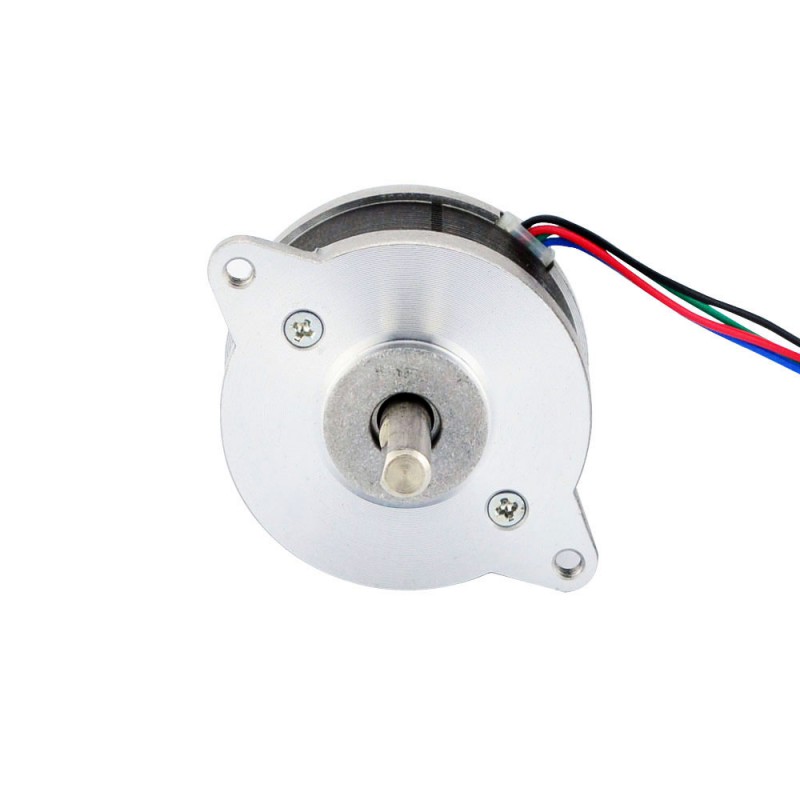

Silnik krokowy okrągły Nema 14 (Φ36x20mm)14HR08-0654S 4,6 V 0,9 stopnia 8,5 Ncm 4 przewody
-
Instrukcje i dokumentacja:
Pełna karta katalogowa:
Krzywa momentu obrotowego:
Nasza cena:75,64zł
Silnik krokowy okrągły Nema 14 (Φ36x20mm)14HR08-0654S 4,6 V 0,9 stopnia 8,5 Ncm 4 przewody
Ten okrągły, hybrydowy, bipolarny silnik krokowy Nema 14 o kącie kroku 0,9 stopnia i wymiarach Φ36 x 20 mm ma 4 przewody, każda faza pobiera 0,65 A przy napięciu 4,6 V i momencie trzymania 8,5 Ncm (12oz.in).
Specyfikacja elektryczna
- Numer części producenta: 14HR08-0654S
- Typ silnika: Silnik krokowy bipolarny
- Kąt kroku: 0,9 stopnia
- Moment trzymania: 8,5Ncm
- Prąd znamionowy na fazę: 0,65A
- Napięcie: 4,6V
- Rezystancja fazowa 7omów
- Indukcyjność: 6,0mH ± 20%(1KHz)
Dane fizyczne
- Wymiary ramy: Φ36mm
- Długość korpusu: 19,5mm
- Średnica wału: Φ5mm
- Długość wału: 15,5mm
- Długość cięcia w kształcie litery D: 10mm
- Liczba wyprowadzeń: 4
- Długość wyprowadzeń: 300mm
- Waga: 100g
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Czarny
|
Zielony
|
Czerwony
|
Niebieski
|
| Specyfikacja elektryczna | |
|---|---|
| Bipolarny/Unipolarny | Bipolarny |
| Moment trzymania (Ncm) | 8,5 |
| Moment trzymania (uncji cala) | 12 |
| Indukcyjność (mH) | 6 |
| Rezystancja fazowa (om) | 7 |
| Prąd znamionowy (A) | 0,65 |
| Kąt kroku (°) | 0,9 |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 19,6 |
| Wymiary ramy (mm) | Ф36,5 |
| Pojedynczy wał/Podwójny wał | Pojedynczy wał |
| Typ wału | D |
| Średnica wału (mm) | 5 |
| Długość wału (mm) | 15 |
| Liczba wyprowadzeń | 4 |
| Długość wyprowadzeń (mm) | 300 |
| Waga (g) | 130 |
- Złącza: Molex, Harwin, Tyco/AMP, JST itp.
- Przewodów & Kabel: Długości specjalne, Wąż ochronny
- Wał: Okrągłe, z cięciem w kształcie litery D, z wierceniem krzyżowym, z wpustem, z gwintem lub puste
- Meandrowy: Rezystancja, indukcyjność, prąd znamionowy, itp.
