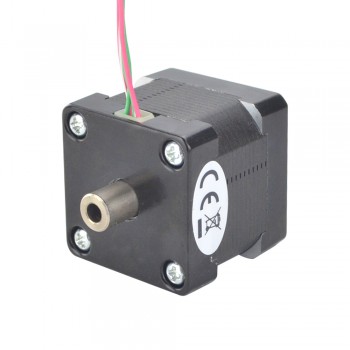

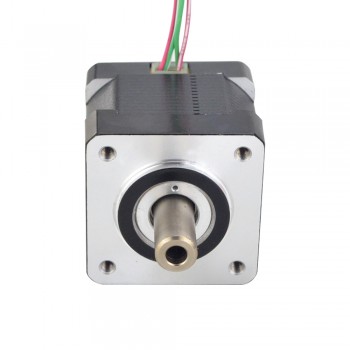

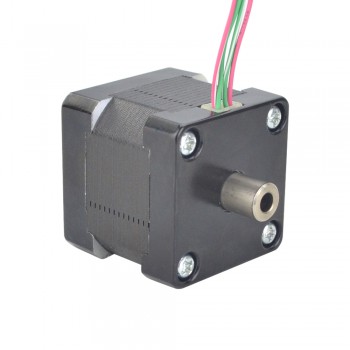

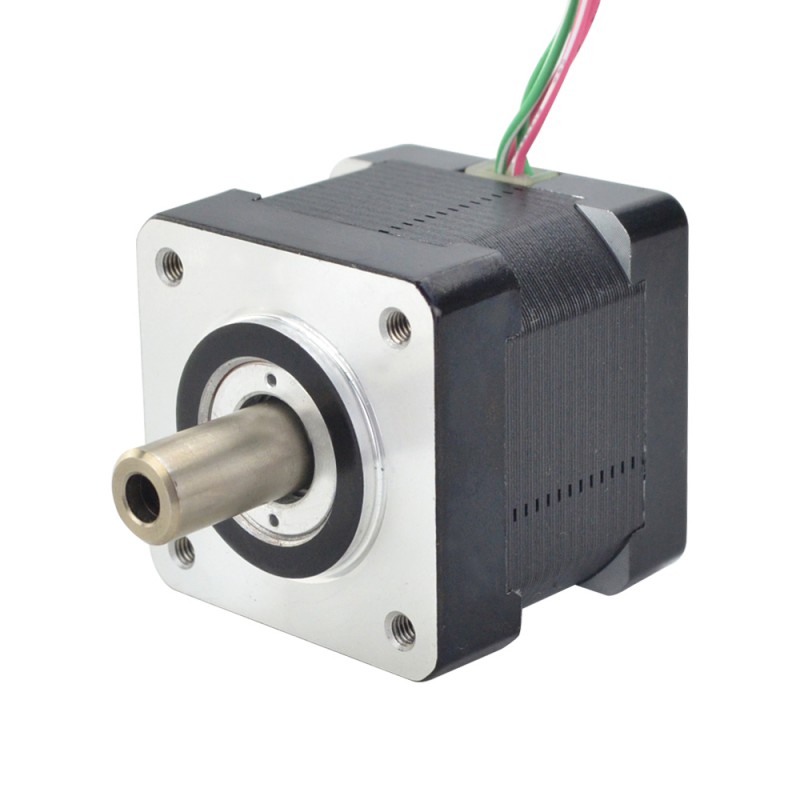

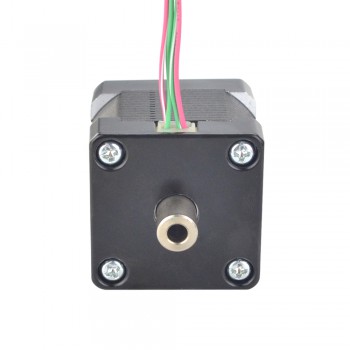

Silnik krokowy Nema 14 z wałem pustym 14HS14-1254H, podwójny wał 16 Ncm, 1,25 A, 4 przewody
- Instrukcje i dokumentacja: Pełna karta katalogowa:
Nasza cena:83,10zł
Silnik krokowy Nema 14 z wałem pustym 14HS14-1254H, podwójny wał 16 Ncm, 1,25 A, 4 przewody
Silnik krokowy Nema 14 (model 14HS14-1254H) z podwójnym wałem oferuje moment trzymania 0,16 Nm oraz kąt kroku 1,8°. Prąd znamionowy na fazę wynosi 1,25 A, a rezystancja fazowa 1,86 Ω. Indukcyjność to 2,8 mH ± 20% (1 kHz). Wymiary: 35 x 35 mm (rama), długość korpusu 34,5 mm, średnica wału Φ8 mm (zewnętrzna), Φ4 mm (wewnętrzna). Długość wału przedniego to 16 mm, a wału tylnego 9 mm. Długość wyprowadzeń to 310 mm, a liczba wyprowadzeń to 4. Waga: 0,17 kg.
Specyfikacja elektryczna
- Numer części producenta: 14HS14-1254H
- Typ silnika: Silnik krokowy bipolarny
- Kąt kroku: 1,8 stopnia
- Moment trzymania: 0,16 Nm
- Prąd znamionowy na fazę: 1,25 A
- Rezystancja fazowa 1,86 omów± 10%
- Indukcyjność: 2,8 mH ± 20%(1KHz)
Dane fizyczne
- Wymiary ramy: 35 x 35 mm
- Długość korpusu: 34,5 mm
- Średnica zewnętrzna wału: Φ8 mm
- Średnica wewnętrzna wału: Φ4 mm
- Długość wału przedniego: 16 mm
- Długość wału tylnego: 9 mm
- Liczba wyprowadzeń: 4
- Długość wyprowadzeń: 310 mm
- Waga: 0,17 kg
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Czerwony
|
Czerwony/Biały
|
Zielony/Biały
|
Zielony
|
| Specyfikacja elektryczna | |
|---|---|
| Bipolarny/Unipolarny | Bipolarny |
| Moment trzymania (Ncm) | 16 |
| Moment trzymania (uncji cala) | 22,66 |
| Indukcyjność (mH) | 2,8 |
| Rezystancja fazowa (om) | 1,86 |
| Prąd znamionowy (A) | 1,25 |
| Kąt kroku (°) | 1,8 |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 34,5 |
| Wymiary ramy (mm) | 35 x 35 |
| Długość wyprowadzeń (mm) | 310 |
| Liczba wyprowadzeń | 4 |
| Typ wału | Wałem pustym |
| Waga (g) | 170 g |
- Złącza: Molex, Harwin, Tyco/AMP, JST itp.
- Przewodów & Kabel: Długości specjalne, Wąż ochronny
- Wał: Okrągłe, z cięciem w kształcie litery D, z wierceniem krzyżowym, z wpustem, z gwintem lub puste
- Meandrowy: Rezystancja, indukcyjność, prąd znamionowy, itp.
