Silnik krokowy Nema 17 17HM19-1684S 2,8 V 0,9 stopnia 44 Ncm 4 przewody
- Instrukcje i dokumentacja: Pełna karta katalogowa:
Nasza cena:69,39zł

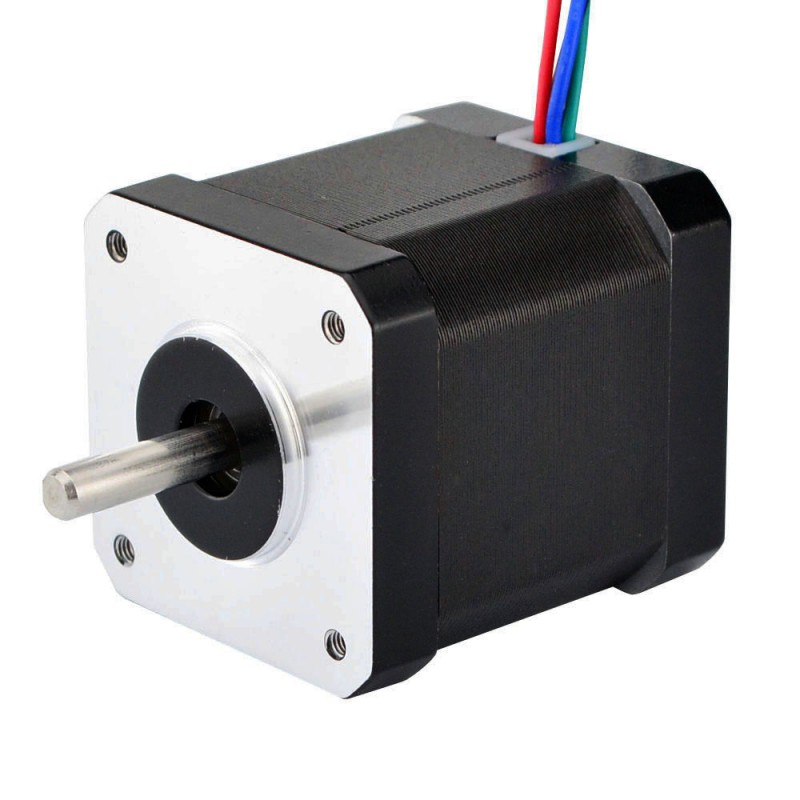

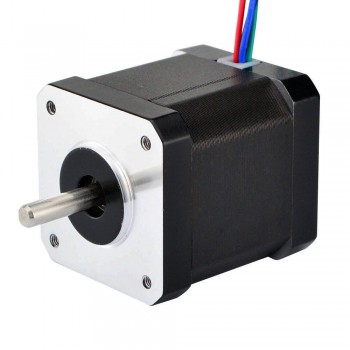

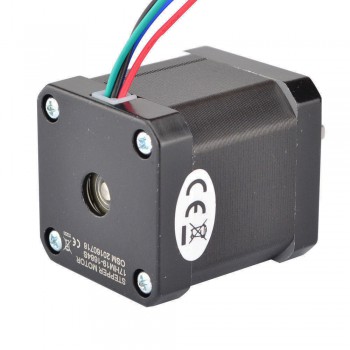

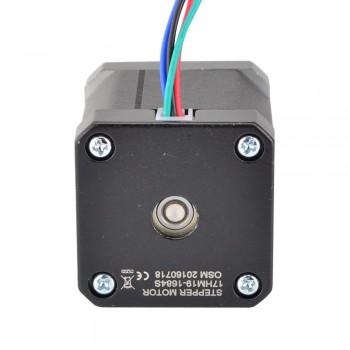

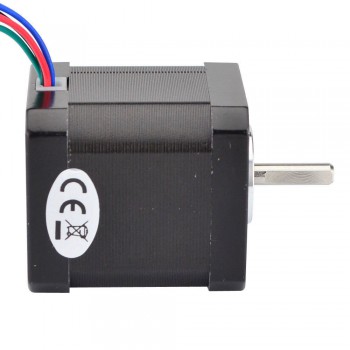

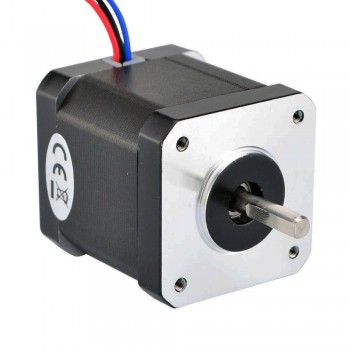

Silnik krokowy Nema 17 17HM19-1684S 2,8 V 0,9 stopnia 44 Ncm 4 przewody
Ten bipolarny silnik krokowy NEMA 17 ma kąt kroku 0,9° oraz wymiary 42 × 42 × 47 mm. Posiada 4 przewody, prąd na fazę wynosi 1,68 A, a moment trzymania 44 Ncm.
Specyfikacja elektryczna
- Numer części producenta: 17HM19-1684S
- Typ silnika: Silnik krokowy bipolarny
- Kąt kroku: 0,9 stopnia
- Moment trzymania: 44Ncm
- Prąd znamionowy na fazę: 1,68A
- Napięcie: 2,8V
- Rezystancja fazowa 1,65omów
- Indukcyjność: 4,1mH ± 20%(1KHz)
Dane fizyczne
- Wymiary ramy: 42 x 42mm
- Długość korpusu: 47mm
- Średnica wału: Φ5mm
- Długość wału: 20mm
- Długość cięcia w kształcie litery D: 15mm
- Liczba wyprowadzeń: 4
- Długość wyprowadzeń: 500mm
- Waga: 370g
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Czarny
|
Zielony
|
Czerwony
|
Niebieski
|
| Specyfikacja elektryczna | |
|---|---|
| Bipolarny/Unipolarny | Bipolarny |
| Moment trzymania (Ncm) | 44 |
| Moment trzymania (uncji cala) | 62,3 |
| Indukcyjność (mH) | 4,1 |
| Rezystancja fazowa (om) | 1,65 |
| Prąd znamionowy (A) | 1,68 |
| Kąt kroku (°) | 0,9 |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 48 |
| Wymiary ramy (mm) | 42x42 |
| Pojedynczy wał/Podwójny wał | Pojedynczy wał |
| Typ wału | D |
| Średnica wału (mm) | 5 |
| Długość wału (mm) | 20 |
| Liczba wyprowadzeń | 4 |
| Długość wyprowadzeń (mm) | 500 |
| Waga (g) | 350 |
- Złącza: Molex, Harwin, Tyco/AMP, JST itp.
- Przewodów & Kabel: Długości specjalne, Wąż ochronny
- Wał: Okrągłe, z cięciem w kształcie litery D, z wierceniem krzyżowym, z wpustem, z gwintem lub puste
- Meandrowy: Rezystancja, indukcyjność, prąd znamionowy, itp.
