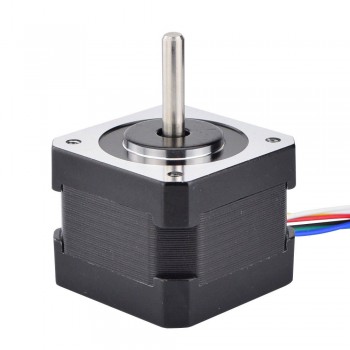

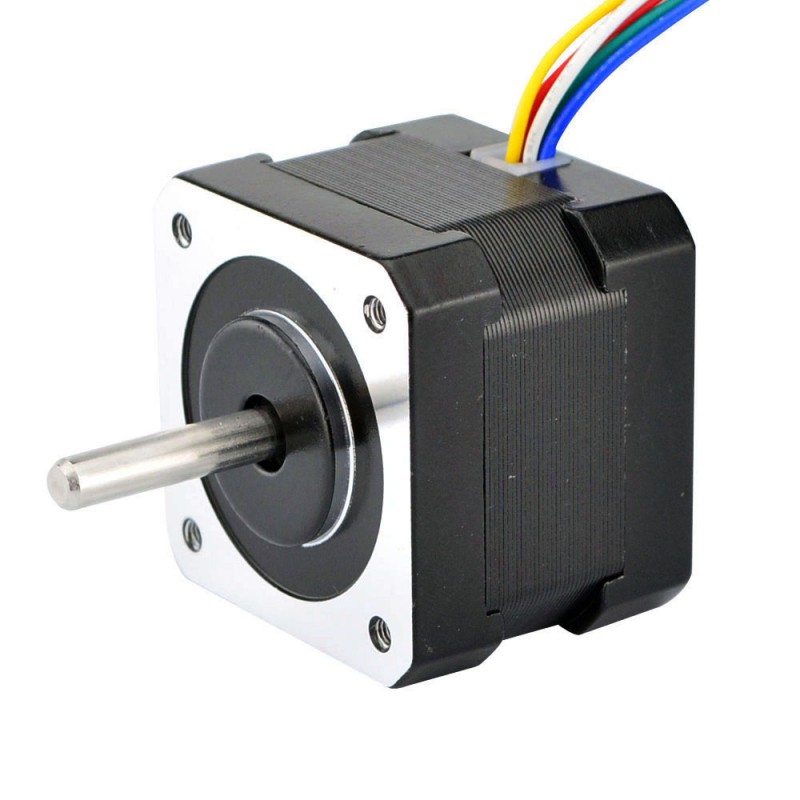

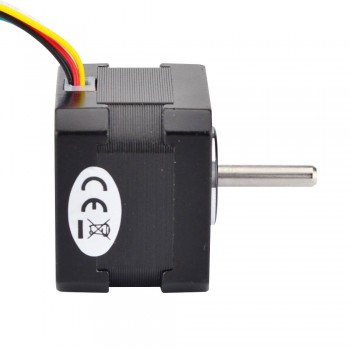

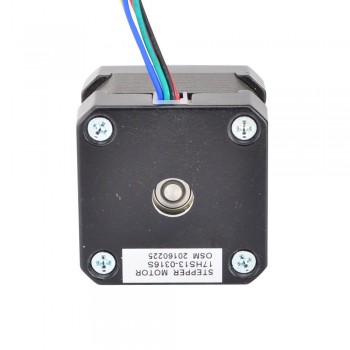

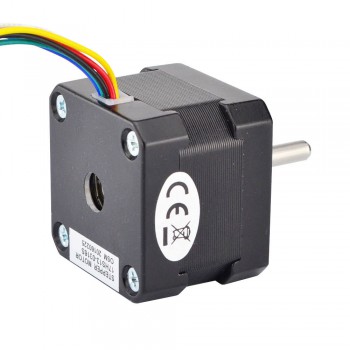

Silnik krokowy Nema 17 17HS13-0316S 12 V 1,8 stopnia 15,8 Ncm 6 przewodów
- Instrukcje i dokumentacja: Pełna karta katalogowa:
Nasza cena:46,36zł
Silnik krokowy Nema 17 17HS13-0316S 12 V 1,8 stopnia 15,8 Ncm 6 przewodów
Ten unipolarny silnik krokowy NEMA 17 ma kąt kroku 1,8° oraz wymiary 42 × 42 × 33 mm. Posiada 6 przewodów, prąd na fazę wynosi 0,31 A przy napięciu 12 V, a moment trzymania 15,8 Ncm.
Specyfikacja elektryczna
- Numer części producenta: 17HS13-0316S
- Typ silnika: Silnik krokowy unipolarny
- Kąt kroku: 1,8 stopnia
- Moment trzymania: 15,8Ncm
- Prąd znamionowy na fazę: 0,31A
- Napięcie: 12V
- Rezystancja fazowa 38,5omów
- Indukcyjność: 21mH ± 20%(1KHz)
Dane fizyczne
- Wymiary ramy: 42 x 42mm
- Długość korpusu: 33mm
- Średnica wału: Φ5mm
- Długość wału przedniego: 24mm
- Liczba wyprowadzeń: 6
- Długość wyprowadzeń: 300mm
- Waga: 220g
Połączenie
|
A+
|
O+
|
A-
|
B+
|
O-
|
B-
|
|
Czarny
|
Żółty
|
Zielony
|
Czerwony
|
Biały
|
Niebieski
|
| Specyfikacja elektryczna | |
|---|---|
| Bipolarny/Unipolarny | Unipolarny |
| Moment trzymania (Ncm) | 15,8 |
| Moment trzymania (uncji cala) | 22,4 |
| Indukcyjność (mH) | 21 |
| Rezystancja fazowa (om) | 38,5 |
| Prąd znamionowy (A) | 0,31 |
| Kąt kroku (°) | 1,8 |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 33 |
| Wymiary ramy (mm) | 42x42 |
| Pojedynczy wał/Podwójny wał | Pojedynczy wał |
| Typ wału | O |
| Średnica wału (mm) | 5 |
| Długość wału (mm) | 24 |
| Liczba wyprowadzeń | 6 |
| Długość wyprowadzeń (mm) | 300 |
| Waga (g) | 220 |
- Złącza: Molex, Harwin, Tyco/AMP, JST itp.
- Przewodów & Kabel: Długości specjalne, Wąż ochronny
- Wał: Okrągłe, z cięciem w kształcie litery D, z wierceniem krzyżowym, z wpustem, z gwintem lub puste
- Meandrowy: Rezystancja, indukcyjność, prąd znamionowy, itp.
