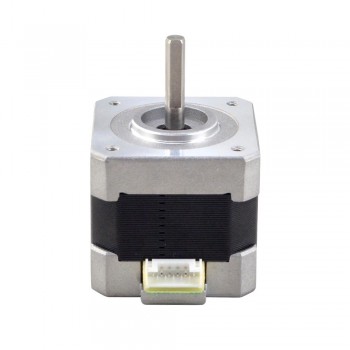

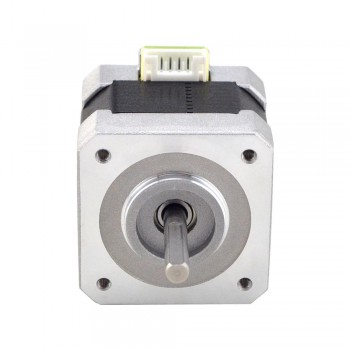

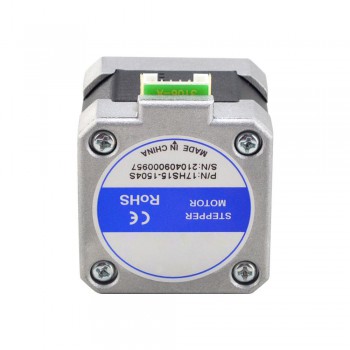

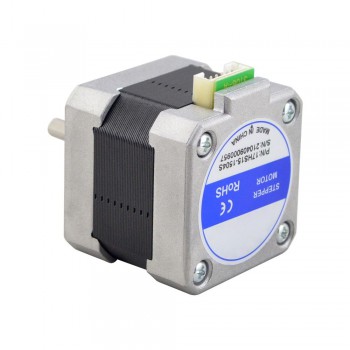

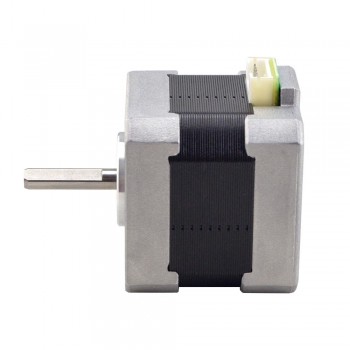

Silnik krokowy Nema 17 17HS15-1504S 42Ncm 4 przewody z kablem 1m i złączem
-
Instrukcje i dokumentacja:
Pełna karta katalogowa:
Krzywa momentu obrotowego:
Nasza cena:35,01zł
Silnik krokowy Nema 17 17HS15-1504S 42Ncm 4 przewody z kablem 1m i złączem

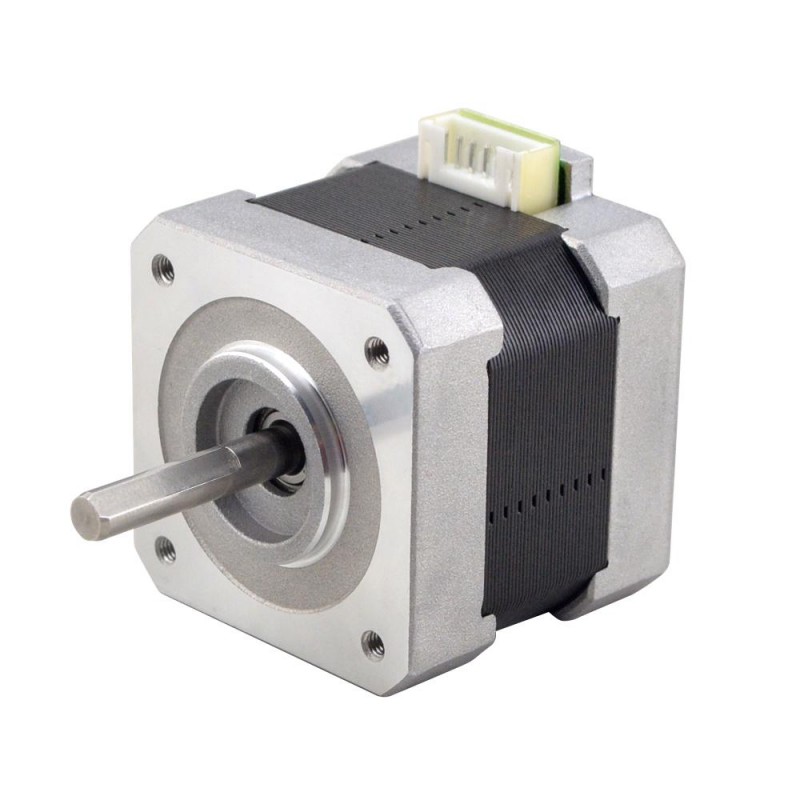

Silnik krokowy NEMA 17 17HS15-1504S o momencie trzymania 42 Ncm i kącie kroku 1,8°. Posiada 4 przewody, z prądem znamionowym na fazę 1,50 A oraz rezystancją fazową 2,0 Ω. Wymiary ramy to 42 x 42 mm, długość korpusu 39 mm, a średnica wału Φ5 mm. Długość wyprowadzeń wynosi 1000 mm. Waga silnika to 280 g.
Specyfikacja elektryczna
Numer części producenta: 17HS15-1504S
Typ silnika: Silnik krokowy bipolarny
Kąt kroku: 1,8 stopnia
Moment trzymania: 42Ncm(59,49uncji cala)
Prąd znamionowy na fazę: 1,50A
Rezystancja fazowa: 2,0omów
Indukcyjność: 3,9mH ± 20%(1KHz)
Dane fizyczne
Wymiary ramy: 42 x 42mm
Długość korpusu: 39mm
Średnica wału: Φ5mm
Długość cięcia w kształcie litery D: 18mm
Długość wału: 23,5m
Liczba wyprowadzeń: 4

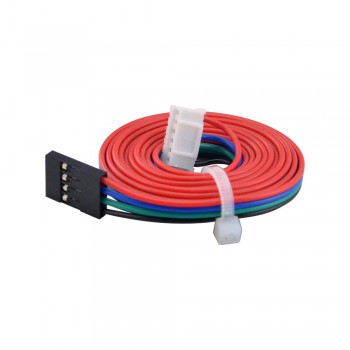

Długość wyprowadzeń: 1000mm
Waga: 280g
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Czarny
|
Zielony
|
Niebieski
|
Czerwony
|
| Specyfikacja elektryczna | |
|---|---|
| Bipolarny/Unipolarny | Bipolarny |
| Moment trzymania (Ncm) | 42 |
| Moment trzymania (uncji cala) | 59,49 |
| Indukcyjność (mH) | 3,9 |
| Rezystancja fazowa (om) | 2,0 |
| Prąd znamionowy (A) | 1,5 |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 39 |
| Wymiary ramy (mm) | Nema 17 (42 x 42) |
| Długość wyprowadzeń (mm) | 1000 |
| Liczba wyprowadzeń | 4 |
| Średnica wału (mm) | 5 |
| Długość wału (mm) | 23,5 |
| Typ wału | D |
| Pojedynczy wał/Podwójny wał | Pojedynczy wał |
| Waga (g) | 280 |
