Silnik krokowy Nema 17 17HS15-1684D-HG10-AR3 z przekładnią planetarną 10:1
-
Instrukcje i dokumentacja:
Pełna karta katalogowa:
Krzywa momentu obrotowego:
Silnik krokowy Nema 17 17HS15-1684D-HG10-AR3 z przekładnią planetarną 10:1
Jeśli planujesz usunąć klin z wału silnika, prosimy o wiadomość przy składaniu zamówienia.

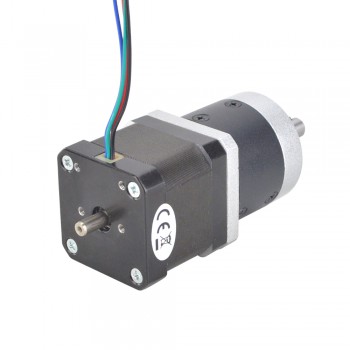

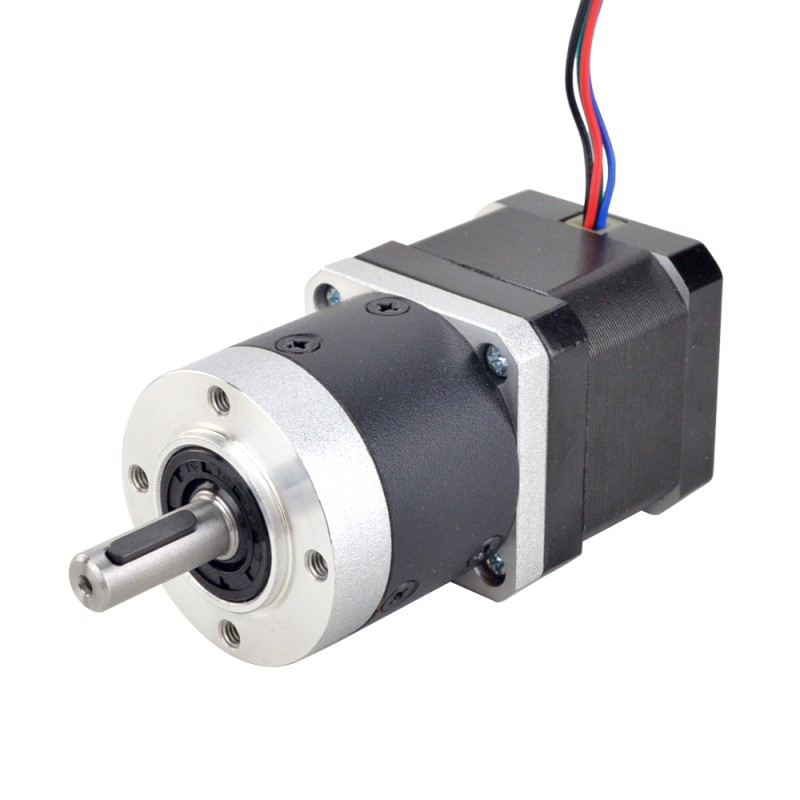

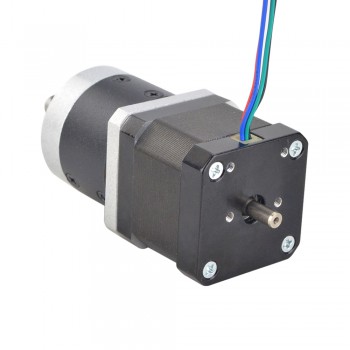

Silnik krokowy NEMA 17 z podwójnym wałem i przekładnią planetarną 10:1. Wymiary ramy: 42 × 42 mm, długość silnika: 39 mm, długość przekładni: 41 mm. Przedni wał: średnica Φ8 mm, długość 23,5 mm.
Specyfikacja elektryczna
Numer części producenta: 17HS15-1684D-HG10-AR3
Typ silnika: Silnik krokowy bipolarny
Kąt kroku: 0,18 stopnia
Moment trzymania bez przekładni: 39Ncm
Prąd znamionowy na fazę: 1,68A
Rezystancja fazowa: 1,6omów
Napięcie: 2,7V
Indukcyjność: 3,2mH ± 20%(1KHz)
Specyfikacja przekładni
Typ przekładni: Planetarna
Przełożenie: 10 : 1
Sprawność: 85%
Luz zwrotny bez obciążenia: <=0,8 stopnia
Maksymalny dopuszczalny moment obrotowy: 3,5Nm
Dopuszczalny moment obrotowy: 6Nm
Maksymalne obciążenie promieniowe: 100N
Temperatura otoczenia: -10 - 90℃
Klasa izolacji: B
Hałas: <=50 dB
Żywotność: 20000 h
Dane fizyczne
Wymiary ramy: 42 x 42mm
Długość silnika: 39mm
Długość przekładni: 41mm
Średnica wału przedniego: Φ8mm
Długość wału przedniego: 23,5mm
Średnica wału tylnego:Φ5mm
Długość wału tylnego: 9,5mm
Długość wału wpustowego: 14mm
Liczba wyprowadzeń: 4
Długość wyprowadzeń: 320mm
Waga: 680g
Połączenie
| A+ | A- | B+ | B- |
| Czarny | Zielony | Czerwony | Niebieski |
| Specyfikacja elektryczna | |
|---|---|
| Bipolarny/Unipolarny | Bipolarny |
| Indukcyjność (mH) | 3,2 |
| Rezystancja fazowa (om) | 1,6 |
| Prąd wyjściowy (A) | 1,68 |
| Moment trzymania bez przekładnią (Nm) | 0,39 |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 80 |
| Wymiary ramy (mm) | Nema 17 (42 x 42) |
| Liczba wyprowadzeń | 4 |
| Średnica wału (mm) | 8 |
| Długość wału (mm) | 23,5 |
| Pojedynczy wał/Podwójny wał | Podwójny wał |
| Waga (g) | 680 |
| Typ przekładni | Precyzyjna planetarna |
| Przełożenie | 10 |
| Luz zwrotny bez obciążenia | <=0,8 stopnia |
| Typ wałka wyjściowego | Wpust klinowy |
| Stopień ochrony IP | 40 |
