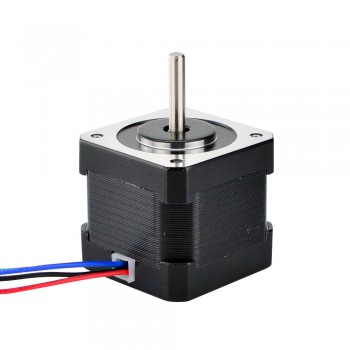

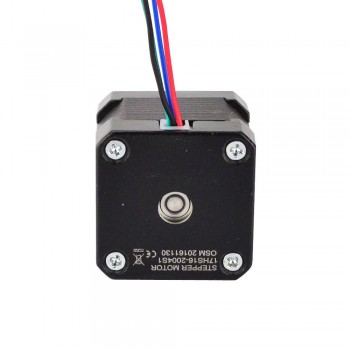

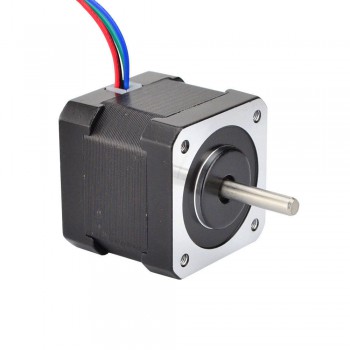

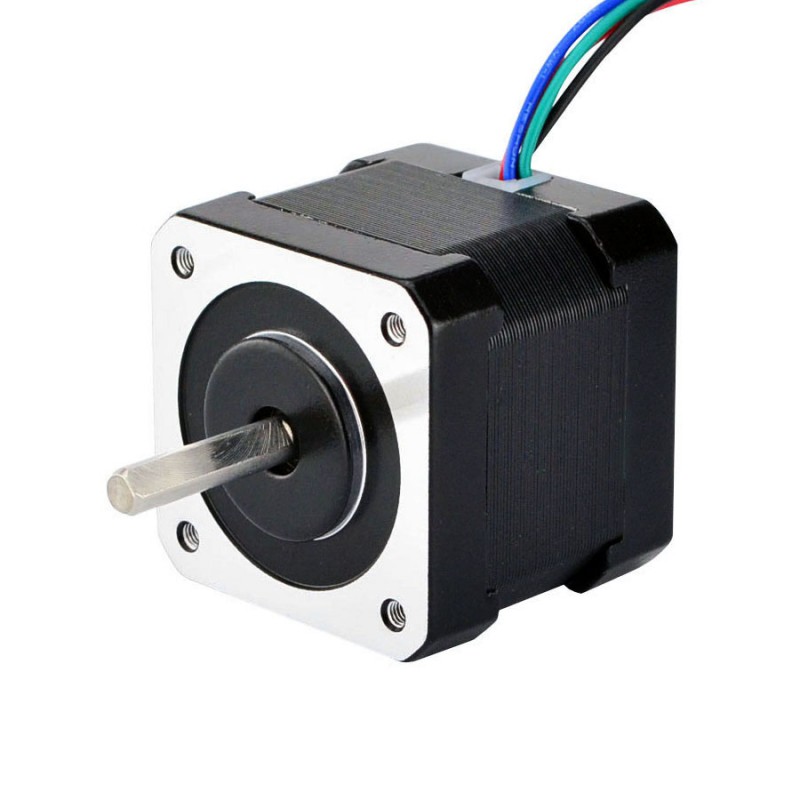

Silnik krokowy Nema 17 17HS16-2004S1 2,2 V 45 Ncm 4 przewody z kablem 1 m i złączem
-
Instrukcje i dokumentacja:
Pełna karta katalogowa:
Krzywa momentu obrotowego:
Nasza cena:49,29zł
Silnik krokowy Nema 17 17HS16-2004S1 2,2 V 45 Ncm 4 przewody z kablem 1 m i złączem
Jest to jeden z najpopularniejszych silników krokowych w rozmiarze NEMA 17, o kącie kroku 1,8° i wymiarach 42x42x40 mm. Posiada 4 przewody z kablem o długości 1 m i złączem o skoku 2,54 mm. Każda faza pobiera 2,0 A, z momentem trzymania 45 Ncm (64 oz.in). Ten silnik krokowy jest stosowany w drukarkach 3D, takich jak RepRap Prusa, Mendel 90, Rostock oraz w aplikacjach CNC i robotyce.
Jest to zaktualizowana wersja z odłączanym przewodem i mniejszym korpusem, bardziej odpowiednia do drukarek 3D: 17HS15-1504S-X1.
Specyfikacja elektryczna
- Numer części producenta: 17HS16-2004S1
- Typ silnika: Silnik krokowy bipolarny
- Kąt kroku: 1,8 stopnia
- Moment trzymania: 45Ncm
- Prąd znamionowy na fazę: 2A
- Napięcie: 2,2
- Rezystancja fazowa 1,1omów
- Indukcyjność: 2,6mH ± 20%(1KHz)
Dane fizyczne
- Wymiary ramy: 42 x 42mm
- Długość korpusu: 40mm
- Średnica wału: Φ5mm
- Długość wału: 23mm
- Długość cięcia w kształcie litery D: 21mm
- Liczba wyprowadzeń: 4
- Długość wyprowadzeń: 1000mm
- Waga: 310g

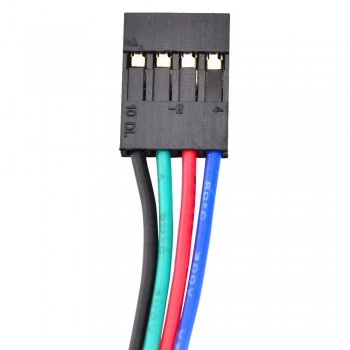

Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Czarny
|
Zielony
|
Czerwony
|
Niebieski
|
| Specyfikacja elektryczna | |
|---|---|
| Bipolarny/Unipolarny | Bipolarny |
| Moment trzymania (Ncm) | 45 |
| Moment trzymania (uncji cala) | 64 |
| Indukcyjność (mH) | 2,6 |
| Rezystancja fazowa (om) | 1,1 |
| Prąd znamionowy (A) | 2 |
| Kąt kroku (°) | 1,8 |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 40 |
| Wymiary ramy (mm) | 42x42 |
| Pojedynczy wał/Podwójny wał | Pojedynczy wał |
| Typ wału | D |
| Średnica wału (mm) | 5 |
| Długość wału (mm) | 23 |
| Liczba wyprowadzeń | 4 |
| Długość wyprowadzeń (mm) | 1000 |
| Waga (g) | 300 |
- Złącza: Molex, Harwin, Tyco/AMP, JST itp.
- Przewodów & Kabel: Długości specjalne, Wąż ochronny
- Wał: Okrągłe, z cięciem w kształcie litery D, z wierceniem krzyżowym, z wpustem, z gwintem lub puste
- Meandrowy: Rezystancja, indukcyjność, prąd znamionowy, itp.
