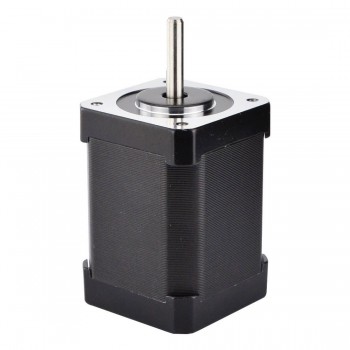

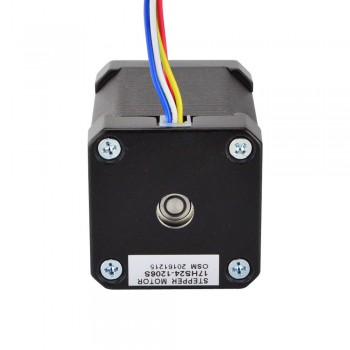

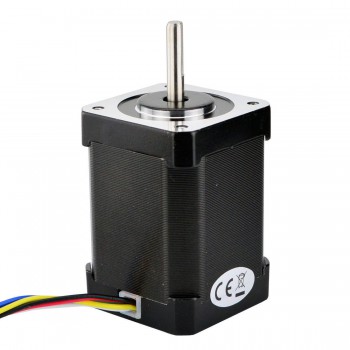

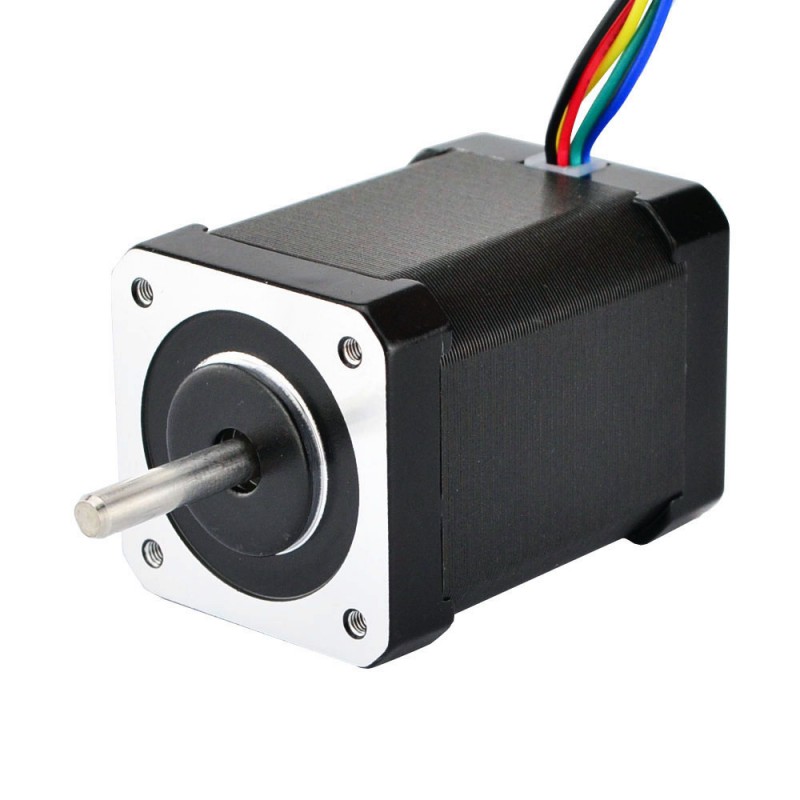

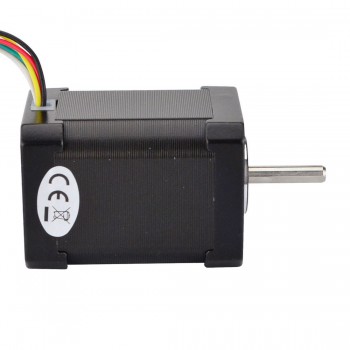

Silnik krokowy Nema 17 o wysokim momencie obrotowym 17HS24-1206S 7,2 V 1,8 stopnia 65 Ncm 6 przewodów
- Instrukcje i dokumentacja: Pełna karta katalogowa:
Nasza cena:71,41zł
Silnik krokowy Nema 17 o wysokim momencie obrotowym 17HS24-1206S 7,2 V 1,8 stopnia 65 Ncm 6 przewodów
Ten unipolarny silnik krokowy Nema 17 o kącie kroku 1,8 stopnia i wymiarach 42 x 42 x 48 mm ma 6 przewodów, każda faza pobiera 1,2 A i moment trzymania do 65 Ncm.
Specyfikacja elektryczna
- Numer części producenta: 17HS24-1206S
- Typ silnika: Silnik krokowy unipolarny
- Kąt kroku: 1,8 stopnia
- Moment trzymania: 65Ncm
- Prąd znamionowy na fazę: 1,2A
- Napięcie: 7,2
- Rezystancja fazowa 6,0omów
- Indukcyjność: 7,0mH ± 20%(1KHz)
Dane fizyczne
- Wymiary ramy: 42 x 42mm
- Długość korpusu: 60mm
- Średnica wału: Φ5mm
- Długość wału: 24mm
- Długość cięcia w kształcie litery D: 15mm
- Liczba wyprowadzeń: 6
- Długość wyprowadzeń: 500mm
- Waga: 500g
Połączenie
|
A+
|
O+
|
A-
|
B+
|
O-
|
B-
|
|
Czarny
|
Żółty
|
Zielony
|
Czerwony
|
Biały
|
Niebieski
|
| Specyfikacja elektryczna | |
|---|---|
| Bipolarny/Unipolarny | Unipolarny |
| Moment trzymania (Ncm) | 65 |
| Moment trzymania (uncji cala) | 92 |
| Indukcyjność (mH) | 7 |
| Rezystancja fazowa (om) | 6 |
| Prąd znamionowy (A) | 1,2 |
| Kąt kroku (°) | 1,8 |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 60 |
| Wymiary ramy (mm) | 42x42 |
| Pojedynczy wał/Podwójny wał | Pojedynczy wał |
| Typ wału | D |
| Średnica wału (mm) | 5 |
| Długość wału (mm) | 20 |
| Liczba wyprowadzeń | 6 |
| Długość wyprowadzeń (mm) | 500 |
| Waga (g) | 500 |
- Złącza: Molex, Harwin, Tyco/AMP, JST itp.
- Przewodów & Kabel: Długości specjalne, Wąż ochronny
- Wał: Okrągłe, z cięciem w kształcie litery D, z wierceniem krzyżowym, z wpustem, z gwintem lub puste
- Meandrowy: Rezystancja, indukcyjność, prąd znamionowy, itp.
