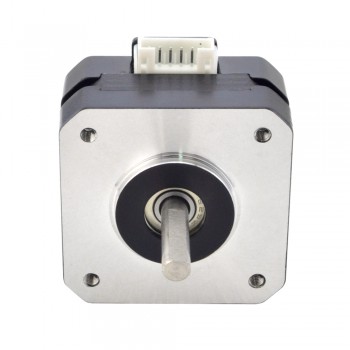

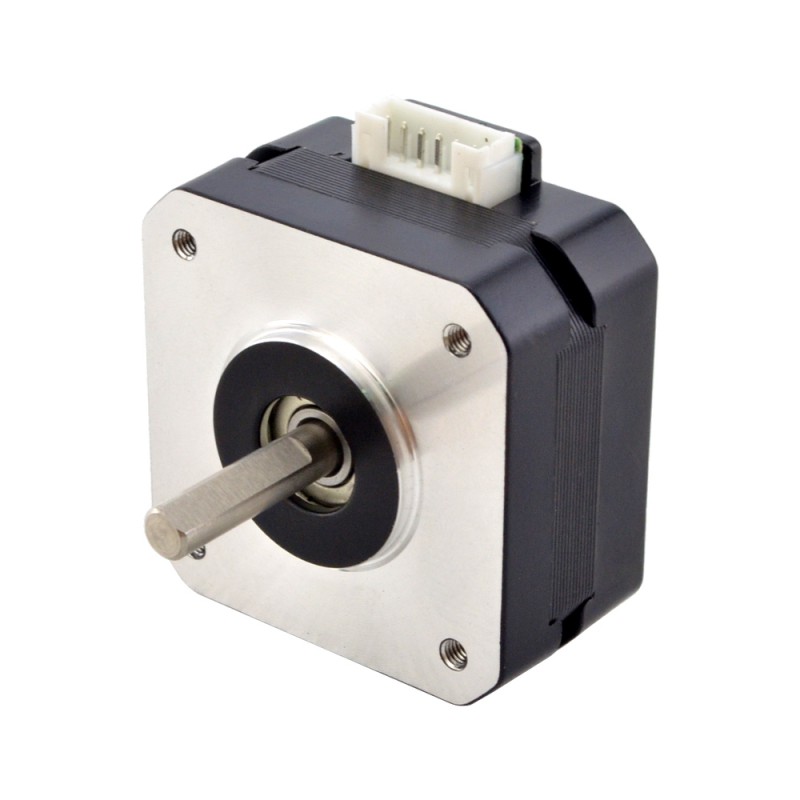

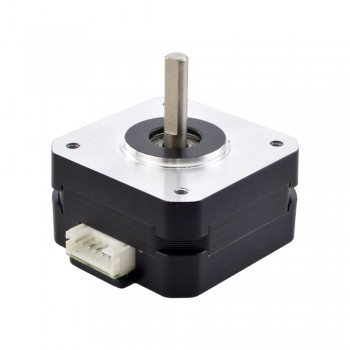

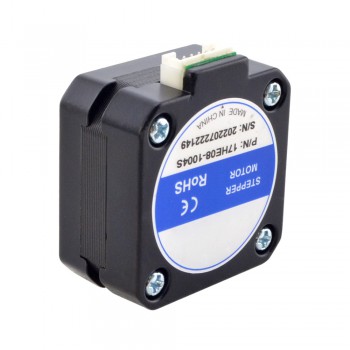

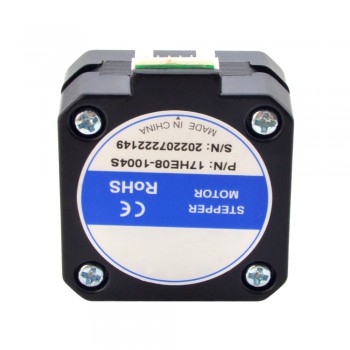

Silnik krokowy Nema 17 serii E 17HE08-1004S 1,8 stopnia 17 Ncm 4 przewody
Silnik krokowy Nema 17 serii E 17HE08-1004S 1,8 stopnia 17 Ncm 4 przewody
Silnik krokowy Nema 17 (model 17HE08-1004S) to bipolarny silnik o kącie kroku 1,8° i momencie trzymania 17 Ncm. Prąd znamionowy na fazę wynosi 1,0 A, a rezystancja fazowa to 3,6 Ω. Indukcyjność to 4,0 mH ± 20% (1 kHz). Wymiary silnika: 42 x 42 mm (rama), długość korpusu 23 mm. Średnica wału to Φ5 mm, a jego długość to 20 mm. Długość wyprowadzeń wynosi 1000 mm, a liczba wyprowadzeń to 4.
Specyfikacja elektryczna
Numer części producenta: 17HE08-1004S
Typ silnika: Silnik krokowy bipolarny
Kąt kroku: 1,8 stopnia
Moment trzymania: 17Ncm
Prąd znamionowy na fazę: 1,0A
Rezystancja fazowa: 3,6omów
Indukcyjność: 4,0mH ± 20%(1KHz)
Dane fizyczne
Wymiary ramy: 42 x 42mm
Długość korpusu: 23mm
Średnica wału: Φ5mm
Długość wału: 20mm
Długość cięcia w kształcie litery D: 17mm
Liczba wyprowadzeń: 4
Długość wyprowadzeń: 1000mm
Połączenie
| A+ | A- | B+ | B- |
| Czarny | Niebieski | Zielony | Czerwony |
| Specyfikacja elektryczna | |
|---|---|
| Bipolarny/Unipolarny | Bipolarny |
| Moment trzymania (Ncm) | 17 |
| Moment trzymania (uncji cala) | 24,07 |
| Indukcyjność (mH) | 4,0 |
| Prąd znamionowy (A) | 1 |
| Kąt kroku (stopnie) | 1,8 |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 23 |
| Wymiary ramy (mm) | Nema 17 (42 x 42) |
| Długość wyprowadzeń (mm) | 1000 |
| Liczba wyprowadzeń | 4 |
| Średnica wału (mm) | 5 |
| Długość wału (mm) | 20 |
| Pojedynczy wał/Podwójny wał | Pojedynczy wał |
| Typ wałka wyjściowego | D |
