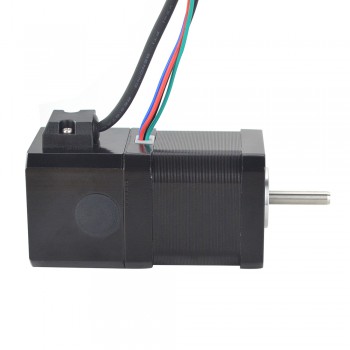

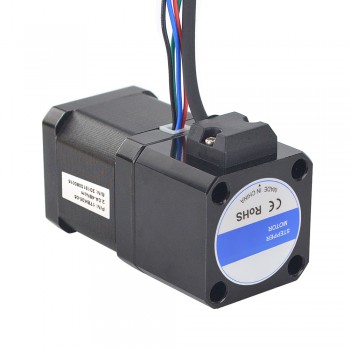

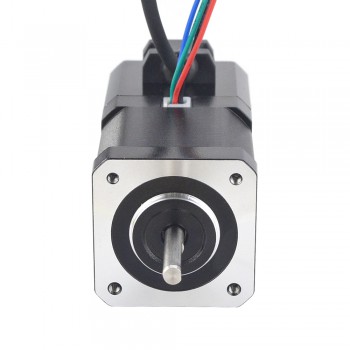

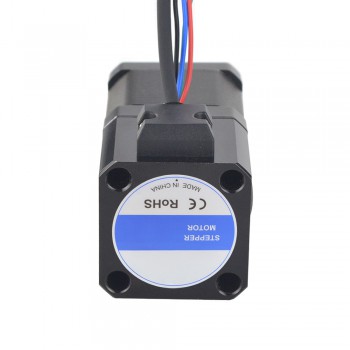

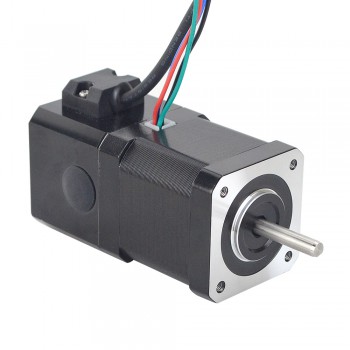

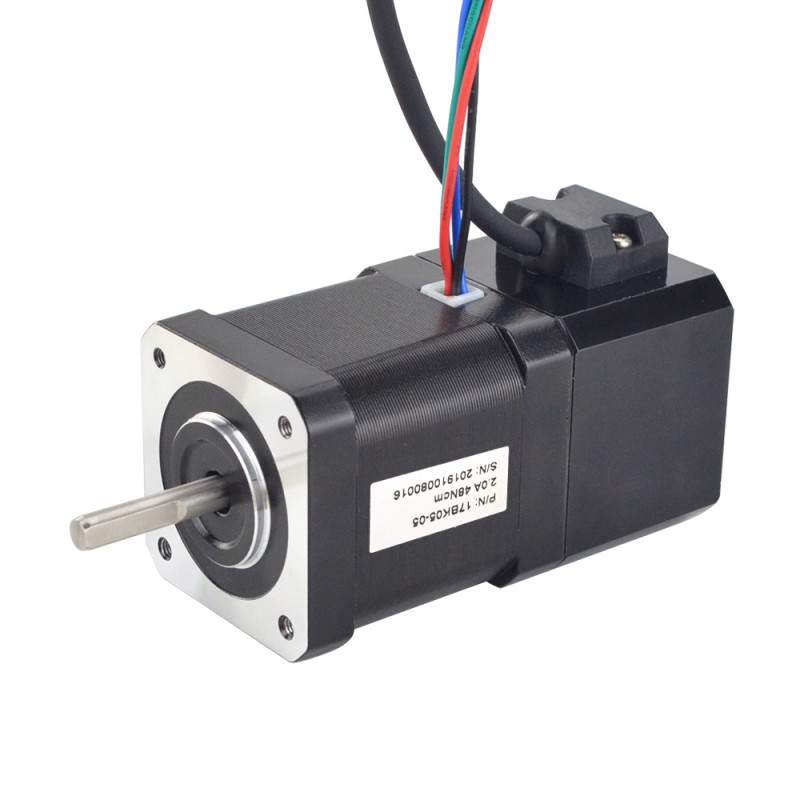

Silnik krokowy Nema 17 serii P 17BK05-05 48 Ncm z hamulcem elektromagnetycznym
-
Instrukcje i dokumentacja:
Pełna karta katalogowa:
Krzywa momentu obrotowego:
Nasza cena:327,10zł
Silnik krokowy Nema 17 serii P 17BK05-05 48 Ncm z hamulcem elektromagnetycznym
Silnik krokowy NEMA 17 serii P (17BK05-05) z hamulcem elektromagnetycznym, 2-fazowy, kąt kroku 1,8°. Moment trzymania 48 Ncm, prąd znamionowy 2,0 A/fazę (rezystancja 1,35 Ω, indukcyjność 2,8 mH ±20% przy 1 kHz). Wymiary 42×42 mm, długość korpusu 48 mm.
Specyfikacja elektryczna
- Numer części producenta: 17BK05-05
- Liczba faz: 2
- Kąt kroku: 1,8 stopnia
- Moment trzymania: 48 Ncm
- Prąd znamionowy na fazę: 2,0 A
- Rezystancja fazowa 1,35 omów
- Indukcyjność: 2,8 mH ± 20%(1KHz)
Dane fizyczne
- Wymiary ramy: 42 x 42 mm
- Długość korpusu: 48 mm
- Średnica wału: Φ5 mm
- Długość wału: 24 mm
- Długość wału z wycięciem D: 15 mm
- Liczba wyprowadzeń: 4
- Długość wyprowadzeń: 450 mm
- Waga: 0,36 kg
Połączenia hamulcowe
- Czerwony--24V+
- Czerwony--24V-
- 0.5Nm
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Czarny
|
Zielony
|
Czerwony
|
Niebieski
|
| Specyfikacja silnika | |
|---|---|
| Moment trzymania (Ncm) | 48 |
| Moment trzymania (uncji cala) | 67,99 |
| Indukcyjność (mH) | 2,8 |
| Długość wyprowadzeń (mm) | 450 |
| Rozmiar silnika Nema | Nema 17 |
| Liczba wyprowadzeń | 4 |
| Rezystancja fazowa (om) | 1,35 |
| Prąd znamionowy (A) | 2,0 |
| Średnica wału (mm) | 5 |
| Długość wału (mm) | 24 |
| Kąt kroku (°) | 1,8 |
| Liczba faz | 2 |
| Specyfikacja hamulca | |
| Napięcie sterownikiem (V) | 24 |
| Moment tarcia statycznego (Nm) | 0,5 |
| Moment tarcia statycznego (uncji cala) | 70,82 |
