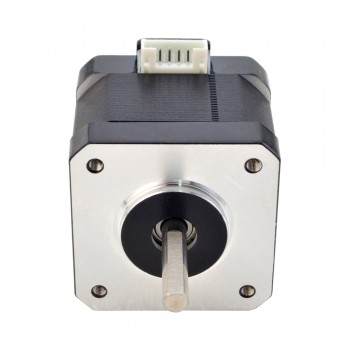

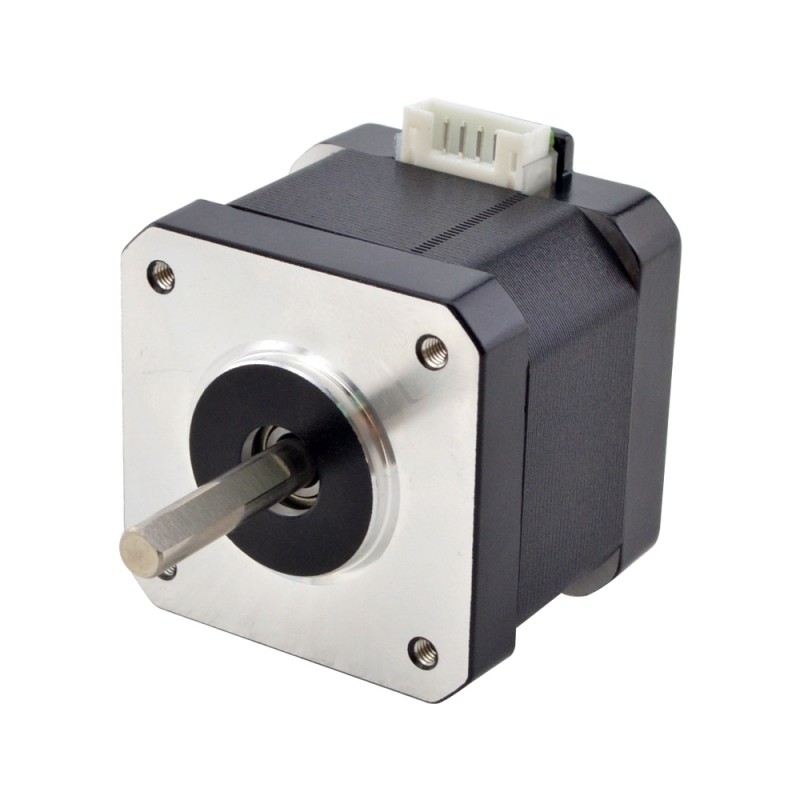

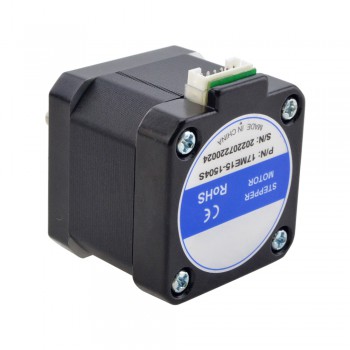

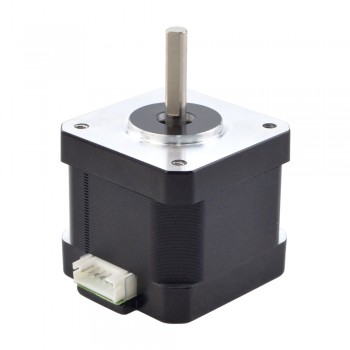

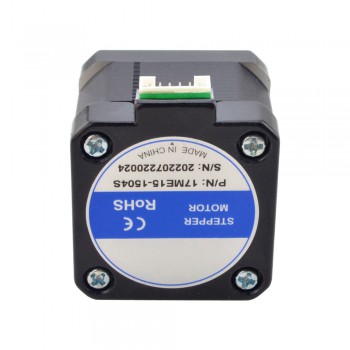

Silnik krokowy Nema 17 serii E 17ME15-1504S 0,9 stopnia, 30 Ncm, wał D-Cut, 4 przewody
-
Instrukcje i dokumentacja:
Pełna karta katalogowa:
Nasza cena:34,38zł
Silnik krokowy Nema 17 serii E 17ME15-1504S 0,9 stopnia, 30 Ncm, wał D-Cut, 4 przewody
Specyfikacja elektryczna
Numer części producenta: 17ME15-1504S
Typ silnika: Silnik krokowy bipolarny
Kąt kroku: 0,9 stopnia
Moment trzymania: 30Ncm
Prąd znamionowy na fazę: 1,50A
Rezystancja fazowa: 2,0omów
Indukcyjność: 5,2mH ± 20%(1KHz)
Dane fizyczne
Wymiary ramy: 42 x 42mm
Długość korpusu: 38mm
Średnica wału: Φ5mm
Długość wału: 23,5mm
Długość cięcia w kształcie litery D: 20mm
Liczba wyprowadzeń: 4
Długość wyprowadzeń: 1000mm
Połączenie
| A+ | A- | B+ | B- |
| Czarny | Niebieski | Zielony | Czerwony |
| Specyfikacja elektryczna | |
|---|---|
| Bipolarny/Unipolarny | Bipolarny |
| Moment trzymania (Ncm) | 30 |
| Moment trzymania (uncji cala) | 42,48 |
| Indukcyjność (mH) | 5,2 |
| Rezystancja fazowa (om) | 2,0 |
| Prąd znamionowy (A) | 1,5 |
| Kąt kroku (stopnie) | 0,9 |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 38 |
| Wymiary ramy (mm) | Nema 17 (42 x 42) |
| Długość wyprowadzeń (mm) | 1000 |
| Liczba wyprowadzeń | 4 |
| Średnica wału (mm) | 5 |
| Długość wału (mm) | 23,5 |
| Pojedynczy wał/Podwójny wał | Pojedynczy wał |
| Typ wałka wyjściowego | D |
| Seria produktów | S |
| Stopień ochrony IP | 40 |
