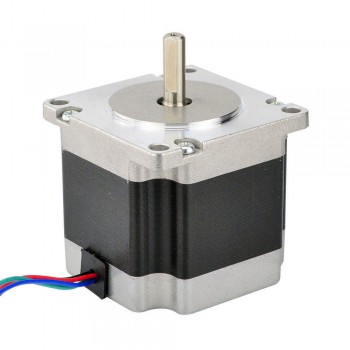

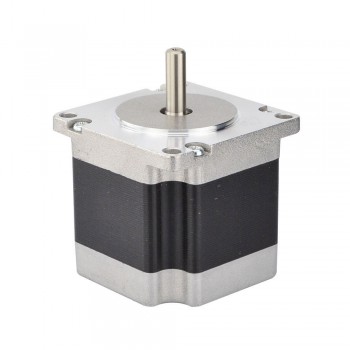

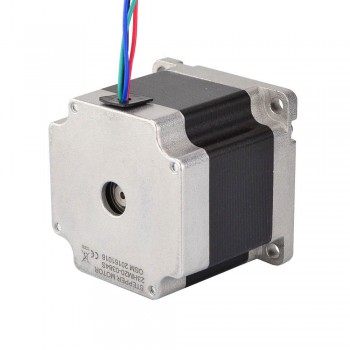

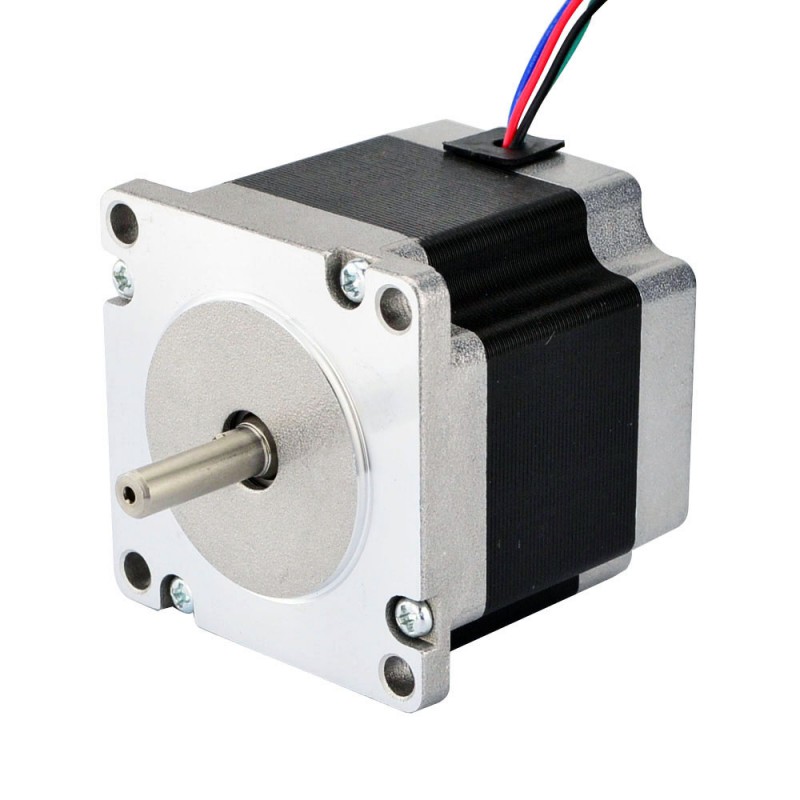

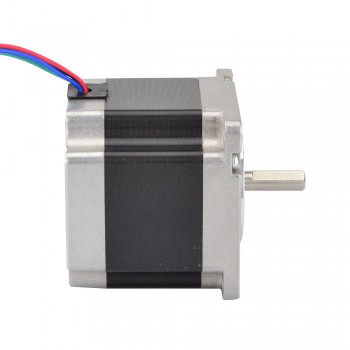

Silnik krokowy Nema 23 23HM22-2804S 2,5 V 0,9 stopnia 1,26 Nm 4 przewody
-
Instrukcje i dokumentacja:
Pełna karta katalogowa:
Krzywa momentu obrotowego:
Nasza cena:94,40zł
Silnik krokowy Nema 23 23HM22-2804S 2,5 V 0,9 stopnia 1,26 Nm 4 przewody
Dwufazowy silnik krokowy Nema 23 o kącie kroku 0,9°, wymiarach 57 × 57 × 56 mm, z momentem trzymania 1,26 Nm. Wyposażony w 4 przewody, prąd fazowy 2,8 A przy napięciu 2,5 V.
Specyfikacja elektryczna
- Numer części producenta: 23HM22-2804S
- Typ silnika: Silnik krokowy bipolarny
- Kąt kroku: 0,9 stopnia
- Moment trzymania: 1,26Nm
- Prąd znamionowy na fazę: 2,8A
- Napięcie: 2,5
- Rezystancja fazowa 0,9omów
- Indukcyjność: 4,5mH ± 20%(1KHz)
Dane fizyczne
- Wymiary ramy: 57 x 57mm
- Długość korpusu: 56mm
- Średnica wału: Φ6,35mm
- Długość wału: 21mm
- Długość cięcia w kształcie litery D: 15mm
- Liczba wyprowadzeń: 4
- Długość wyprowadzeń: 500mm
- Waga: 700g
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Czarny
|
Zielony
|
Czerwony
|
Niebieski
|
| Specyfikacja elektryczna | |
|---|---|
| Bipolarny/Unipolarny | Bipolarny |
| Moment trzymania (Ncm) | 126 |
| Moment trzymania (uncji cala) | 178,4 |
| Indukcyjność (mH) | 4,5 |
| Rezystancja fazowa (om) | 1 |
| Prąd znamionowy (A) | 2,8 |
| Kąt kroku (°) | 0,9 |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 56 |
| Wymiary ramy (mm) | 57x57 |
| Pojedynczy wał/Podwójny wał | Pojedynczy wał |
| Typ wału | D |
| Średnica wału (mm) | 6,35 |
| Długość wału (mm) | 21 |
| Liczba wyprowadzeń | 4 |
| Długość wyprowadzeń (mm) | 500 |
| Waga (g) | 700 |
- Złącza: Molex, Harwin, Tyco/AMP, JST itp.
- Przewodów & Kabel: Długości specjalne, Wąż ochronny
- Wał: Okrągłe, z cięciem w kształcie litery D, z wierceniem krzyżowym, z wpustem, z gwintem lub puste
- Meandrowy: Rezystancja, indukcyjność, prąd znamionowy, itp.
