Silnik krokowy Nema 23 23HS33-4008S 2,26 V 1,8 stopnia 2,83 Nm 8 przewodów
- Instrukcje i dokumentacja: Pełna karta katalogowa:
Nasza cena:123,97zł

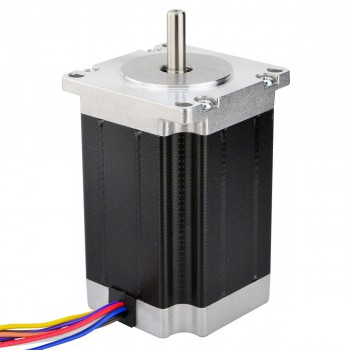

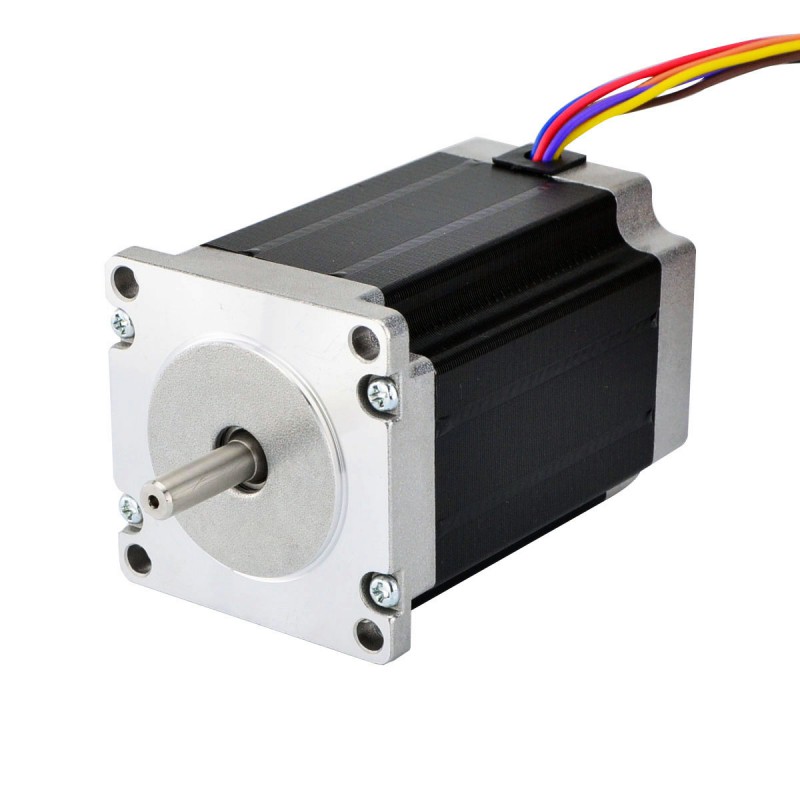

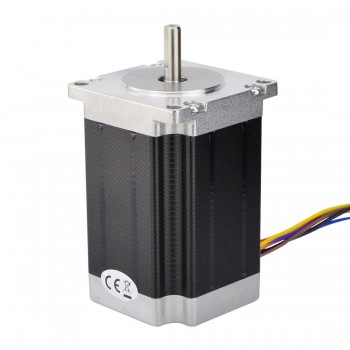

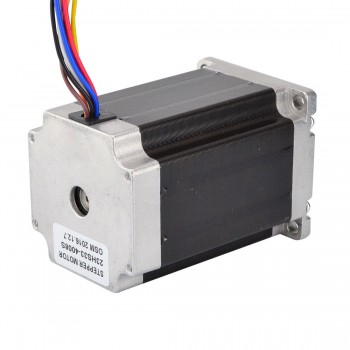

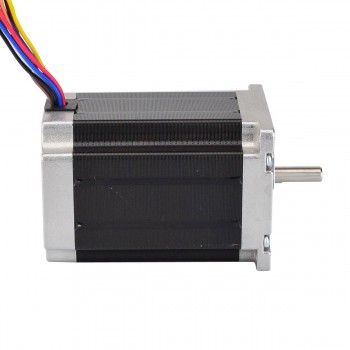

Silnik krokowy Nema 23 23HS33-4008S 2,26 V 1,8 stopnia 2,83 Nm 8 przewodów
Silnik krokowy Nema 23 z kątem kroku 1,8 stopnia i momentem trzymania 2,83 Nm. Posiada 8 przewodów, oferujących trzy opcje połączenia: Unipolarne, Bipolarne (Szeregowe) lub Bipolarne (Równoległe). Wymiary: 57 x 57 x 84 mm. Moment trzymania: 2,0 Nm przy połączeniu unipolarnym, 2,83 Nm przy połączeniu bipolarnym.
Specyfikacja elektryczna
- Numer części producenta: 23HS33-4008S
- Typ silnika: unipolarny/bipolarny
- Kąt kroku: 1,8 stopnia
- Moment trzymania (bipolarny): 2,83Nm
- Moment trzymania (unipolarny): 2,0Nm
- Prąd znamionowy(bipolarny szeregowy): 2,83A
- Prąd znamionowy(bipolarny równoległy): 5,66A
- Prąd znamionowy(unipolarny): 4,0A
- Rezystancja fazowa(bipolarny szeregowy): 1,6omów
- Rezystancja fazowa(bipolarny równoległy): 0,4omów
- Rezystancja fazowa(unipolarny): 0,8omów
- Indukcyjność (bipolarny szeregowy): 7,2mH ± 20%(1KHz)
- Indukcyjność (bipolarny równoległy): 1,8mH ± 20%(1KHz)
- Indukcyjność (unipolarna): 1,8mH ± 20%(1KHz)
Dane fizyczne
- Wymiary ramy: 57 x 57mm
- Długość korpusu: 84mm
- Średnica wału: Φ6,35mm
- Długość wału: 21mm
- Długość cięcia w kształcie litery D: 15mm
- Liczba wyprowadzeń: 8
- Długość wyprowadzeń: 300mm
- Waga: 1,3kg
Połączenie
|
A+
|
A-
|
C-
|
C+
|
B+
|
B-
|
D-
|
D+
|
|
Czarny
|
Biały
|
Brązowy
|
Pomarańczowy
|
Czerwony
|
PUR
|
Niebieski
|
Żółty
|
| Specyfikacja elektryczna | |
|---|---|
| Bipolarny/Unipolarny | Bipolarny/Unipolarny |
| Moment trzymania (Ncm) | 283 |
| Moment trzymania (uncji cala) | 400 |
| Indukcyjność (mH) | 1,8 |
| Rezystancja fazowa (om) | 0,4 |
| Prąd znamionowy (A) | 5,66 |
| Kąt kroku (°) | 1,8 |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 84 |
| Wymiary ramy (mm) | 57x57 |
| Pojedynczy wał/Podwójny wał | Pojedynczy wał |
| Typ wału | D |
| Średnica wału (mm) | 6,35 |
| Długość wału (mm) | 21 |
| Liczba wyprowadzeń | 8 |
| Długość wyprowadzeń (mm) | 300 |
| Waga (g) | 1130 |
- Złącza: Molex, Harwin, Tyco/AMP, JST itp.
- Przewodów & Kabel: Długości specjalne, Wąż ochronny
- Wał: Okrągłe, z cięciem w kształcie litery D, z wierceniem krzyżowym, z wpustem, z gwintem lub puste
- Meandrowy: Rezystancja, indukcyjność, prąd znamionowy, itp.
