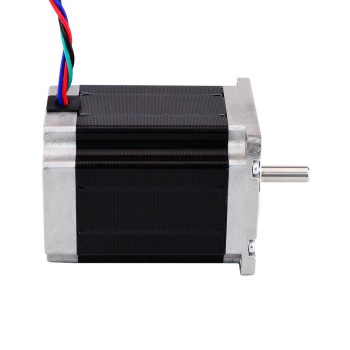

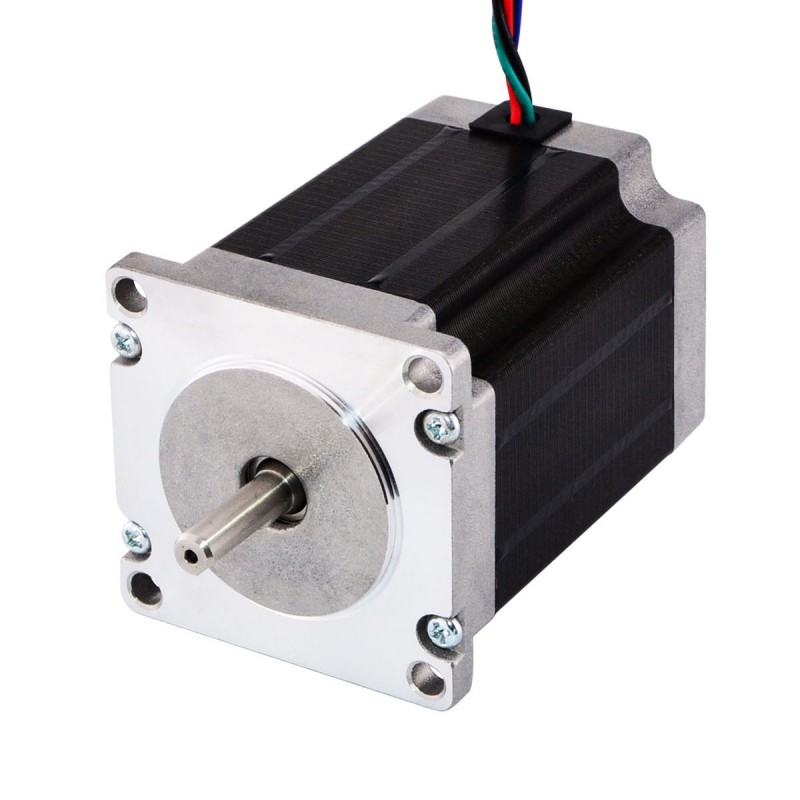

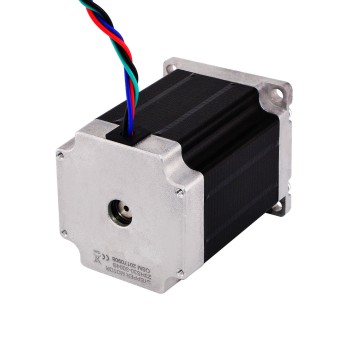

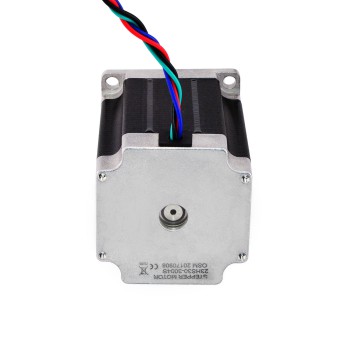

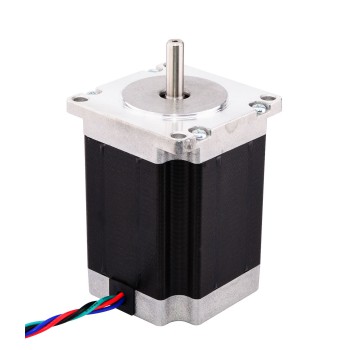

Silnik krokowy Nema 23 23HS30-3004S 3,36 V 1,8 stopnia 1,9 Nm 4 przewody
Nasza cena:112,43zł
Silnik krokowy Nema 23 23HS30-3004S 3,36 V 1,8 stopnia 1,9 Nm 4 przewody
Ten silnik krokowy Nema 23 ma kąt kroku 1,8 stopnia i wymiary 57x57x76 mm. Posiada 4 przewody, z których każdy fazowy pobiera 3 A, a moment trzymania wynosi 1,9 Nm.
Specyfikacja elektryczna
- Numer części producenta: 23HS30-3004S
- Typ silnika: Silnik krokowy bipolarny
- Kąt kroku: 1,8 stopnia
- Moment trzymania: 1,9Nm
- Prąd znamionowy na fazę: 3A
- Napięcie: 3,36V
- Rezystancja fazowa 1,12omów
- Indukcyjność: 4,8mH ± 20%(1KHz)
Dane fizyczne
- Wymiary ramy: 57 x 57mm
- Długość korpusu: 76mm
- Średnica wału: Φ6,35mm
- Długość wału: 21mm
- Długość cięcia w kształcie litery D: 15mm
- Liczba wyprowadzeń: 4
- Długość wyprowadzeń: 500mm
- Waga: 1,2kg
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Czarny
|
Zielony
|
Czerwony
|
Niebieski
|
| Specyfikacja elektryczna | |
|---|---|
| Bipolarny/Unipolarny | Bipolarny |
| Moment trzymania (Ncm) | 189 |
| Moment trzymania (uncji cala) | 267,6 |
| Indukcyjność (mH) | 4,8 |
| Rezystancja fazowa (om) | 1,12 |
| Prąd znamionowy (A) | 3 |
| Kąt kroku (°) | 1,8 |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 76 |
| Wymiary ramy (mm) | 57x57 |
| Pojedynczy wał/Podwójny wał | Pojedynczy wał |
| Typ wału | D |
| Średnica wału (mm) | 6,35 |
| Długość wału (mm) | 21 |
| Liczba wyprowadzeń | 4 |
| Długość wyprowadzeń (mm) | 500 |
| Waga (g) | 1100 |
- Złącza: Molex, Harwin, Tyco/AMP, JST itp.
- Przewodów & Kabel: Długości specjalne, Wąż ochronny
- Wał: Okrągłe, z cięciem w kształcie litery D, z wierceniem krzyżowym, z wpustem, z gwintem lub puste
- Meandrowy: Rezystancja, indukcyjność, prąd znamionowy, itp.
