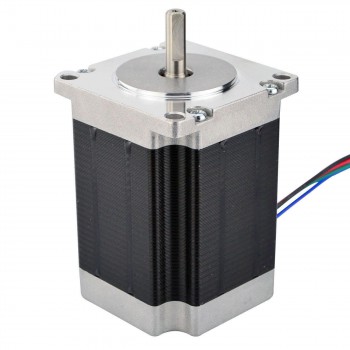

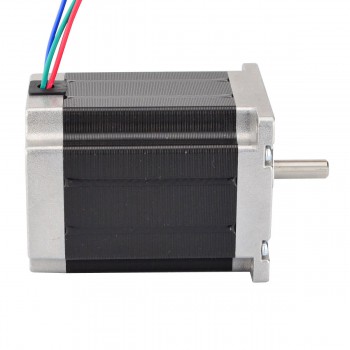

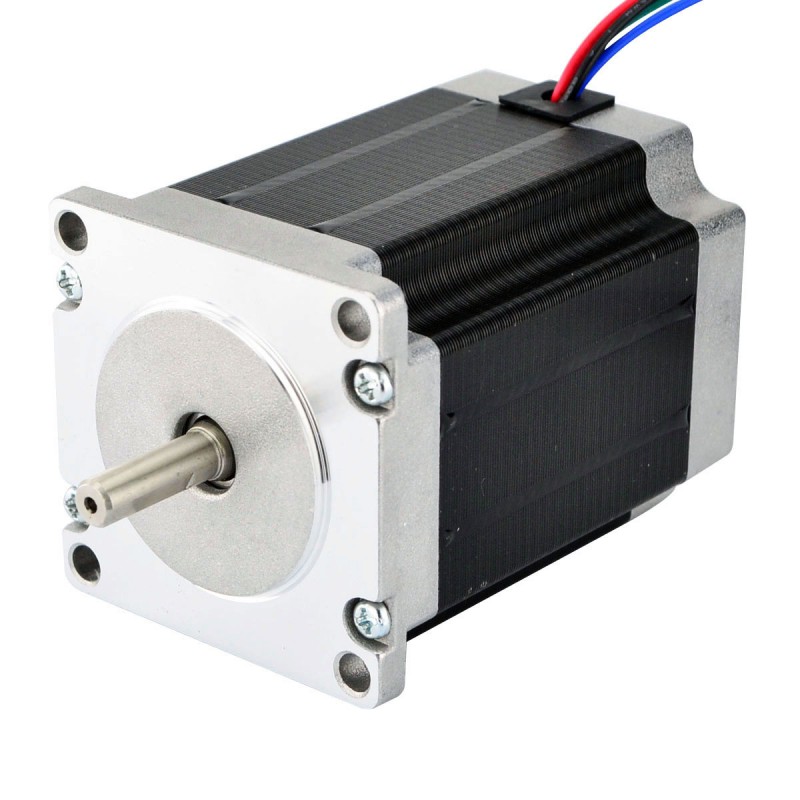

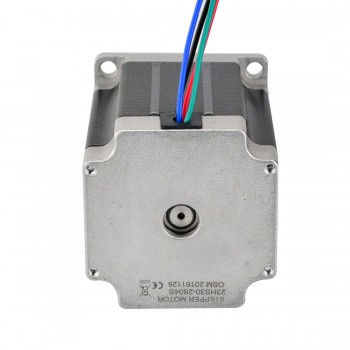

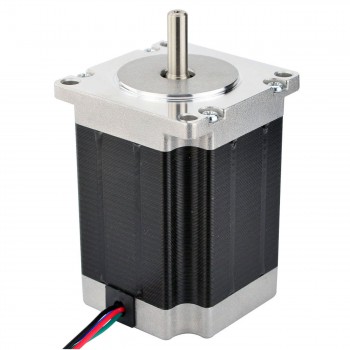

Silnik krokowy Nema 23 23HS30-2804S 3,2 V 1,8 stopnia 1,9 Nm 4 przewody
-
Instrukcje i dokumentacja:
Pełna karta katalogowa:
Krzywa momentu obrotowego:
Nasza cena:112,43zł
Silnik krokowy Nema 23 23HS30-2804S 3,2 V 1,8 stopnia 1,9 Nm 4 przewody
Silnik krokowy bipolarny Nema 23 o kącie kroku 1,8 stopnia i momencie trzymania 1,9 Nm. Posiada 4 przewody, a każdy faza pobiera prąd 2,8 A. Wymiary: 57x57x76 mm.
Specyfikacja elektryczna
- Numer części producenta: 23HS30-2804S
- Typ silnika: Silnik krokowy bipolarny
- Kąt kroku: 1,8 stopnia
- Moment trzymania: 1,9Nm
- Prąd znamionowy na fazę: 2,8A
- Napięcie: 3,2
- Rezystancja fazowa 1,13omów
- Indukcyjność: 5,4mH ± 20%(1KHz)
Dane fizyczne
- Wymiary ramy: 57 x 57mm
- Długość korpusu: 76mm
- Średnica wału: Φ6,35mm
- Długość wału: 21mm
- Długość cięcia w kształcie litery D: 15mm
- Liczba wyprowadzeń: 4
- Długość wyprowadzeń: 500mm
- Waga: 1,2kg
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Czarny
|
Zielony
|
Czerwony
|
Niebieski
|
| Specyfikacja elektryczna | |
|---|---|
| Bipolarny/Unipolarny | Bipolarny |
| Moment trzymania (Ncm) | 190 |
| Moment trzymania (uncji cala) | 269 |
| Indukcyjność (mH) | 5,4 |
| Rezystancja fazowa (om) | 1,13 |
| Prąd znamionowy (A) | 2,8 |
| Kąt kroku (°) | 1,8 |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 76 |
| Wymiary ramy (mm) | 57x57 |
| Pojedynczy wał/Podwójny wał | Pojedynczy wał |
| Typ wału | D |
| Średnica wału (mm) | 6,35 |
| Długość wału (mm) | 21 |
| Liczba wyprowadzeń | 4 |
| Długość wyprowadzeń (mm) | 500 |
| Waga (g) | 1100 |
- Złącza: Molex, Harwin, Tyco/AMP, JST itp.
- Przewodów & Kabel: Długości specjalne, Wąż ochronny
- Wał: Okrągłe, z cięciem w kształcie litery D, z wierceniem krzyżowym, z wpustem, z gwintem lub puste
- Meandrowy: Rezystancja, indukcyjność, prąd znamionowy, itp.
