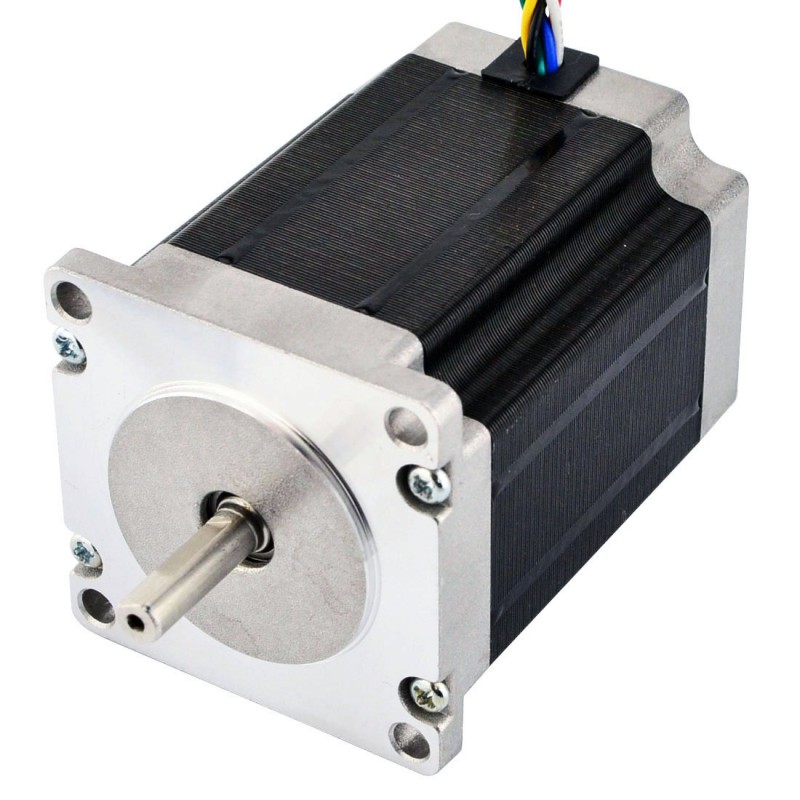

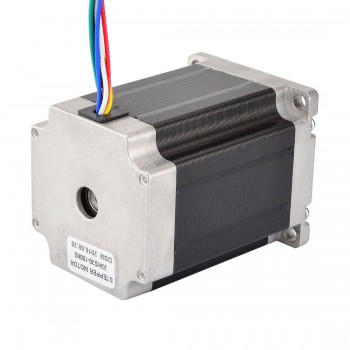

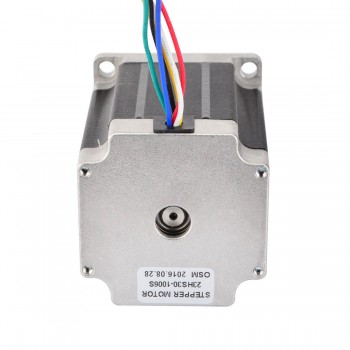

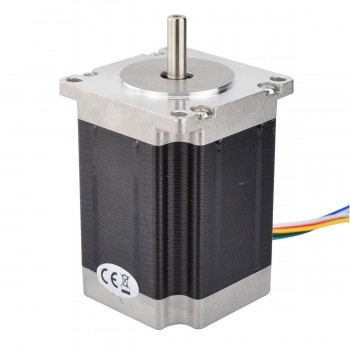

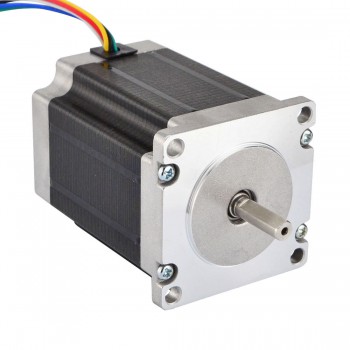

Silnik krokowy Nema 23 23HS30-1006S 8,6 V 1,8 stopnia 1,35 Nm 6 przewodów
- Instrukcje i dokumentacja: Pełna karta katalogowa:
Nasza cena:112,43zł
Silnik krokowy Nema 23 23HS30-1006S 8,6 V 1,8 stopnia 1,35 Nm 6 przewodów
Jest to silnik krokowy Nema 23 typu unipolarnego o kącie kroku 1,8° i wymiarach 57x57x76 mm. Posiada 6 przewodów, każdy faza pobiera prąd 1,0 A, a moment trzymania wynosi 1,35 Nm.
Specyfikacja elektryczna
- Numer części producenta: 23HS30-1006S
- Typ silnika: Silnik krokowy unipolarny
- Kąt kroku: 1,8 stopnia
- Moment trzymania: 1,35Nm
- Prąd znamionowy na fazę: 1,0A
- Napięcie: 8,6
- Rezystancja fazowa 8,6omów
- Indukcyjność: 14mH ± 20%(1KHz)
Dane fizyczne
- Wymiary ramy: 57 x 57mm
- Długość korpusu: 76mm
- Średnica wału: Φ6,35mm
- Długość wału: 20,6mm
- Długość cięcia w kształcie litery D: 18mm
- Liczba wyprowadzeń: 6
- Długość wyprowadzeń: 500mm
- Waga: 1,0Kg
Połączenie
|
A+
|
O+
|
A-
|
B+
|
O-
|
B-
|
|
Czarny
|
Żółty
|
Zielony
|
Czerwony
|
Biały
|
Niebieski
|
| Specyfikacja elektryczna | |
|---|---|
| Bipolarny/Unipolarny | Unipolarny |
| Moment trzymania (Ncm) | 135 |
| Moment trzymania (uncji cala) | 191,2 |
| Indukcyjność (mH) | 18 |
| Rezystancja fazowa (om) | 8,6 |
| Prąd znamionowy (A) | 1 |
| Kąt kroku (°) | 1,8 |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 76 |
| Wymiary ramy (mm) | 57x57 |
| Pojedynczy wał/Podwójny wał | Pojedynczy wał |
| Typ wału | D |
| Średnica wału (mm) | 6,35 |
| Długość wału (mm) | 20,6 |
| Liczba wyprowadzeń | 6 |
| Długość wyprowadzeń (mm) | 500 |
| Waga (g) | 1000 |
- Złącza: Molex, Harwin, Tyco/AMP, JST itp.
- Przewodów & Kabel: Długości specjalne, Wąż ochronny
- Wał: Okrągłe, z cięciem w kształcie litery D, z wierceniem krzyżowym, z wpustem, z gwintem lub puste
- Meandrowy: Rezystancja, indukcyjność, prąd znamionowy, itp.
