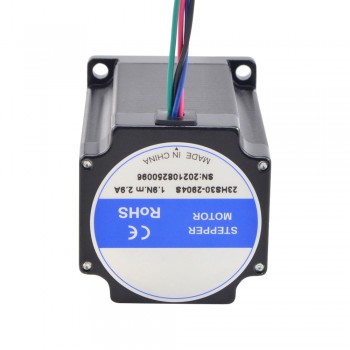

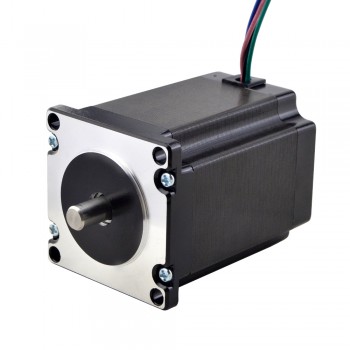

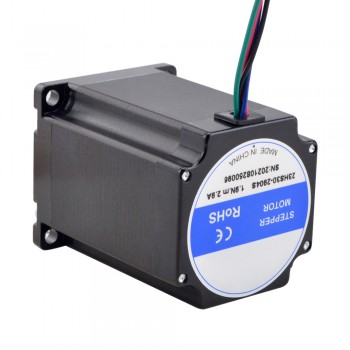

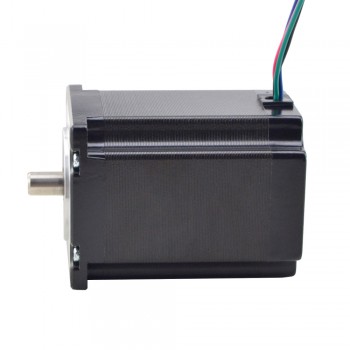

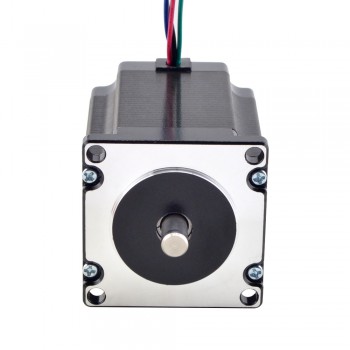

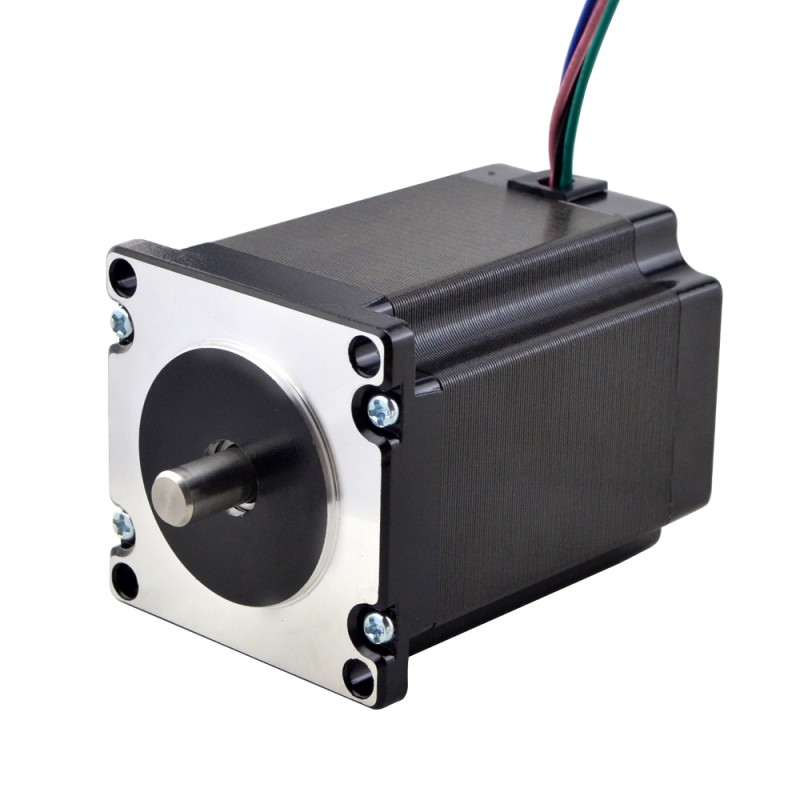

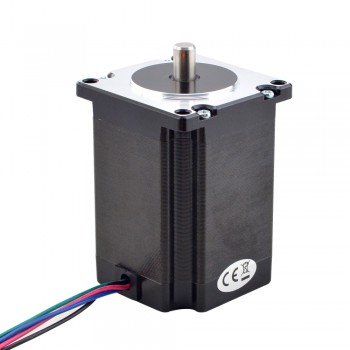

Silnik krokowy Nema 23 23HS30-2904S Krótki wał 4 przewody 1,89 Nm 1,8 stopnia
-
Instrukcje i dokumentacja:
Pełna karta katalogowa:
Krzywa momentu obrotowego:
Nasza cena:83,77zł
Silnik krokowy Nema 23 23HS30-2904S Krótki wał 4 przewody 1,89 Nm 1,8 stopnia
Ten silnik krokowy Nema 23 z krótkim wałem (13,5 mm długości) ma wymiary 57x57x76 mm. Posiada 4 przewody, z których każdy fazowy pobiera 2,9 A, a moment trzymania wynosi 1,89 Nm. Jest zaprojektowany do współpracy z przekładnią planetarną serii PLM.
Specyfikacja elektryczna
Numer części producenta: 23HS30-2904S
Typ silnika: Silnik krokowy bipolarny
Kąt kroku: 1,8 stopnia
Moment trzymania: 1,89Nm
Prąd znamionowy na fazę: 2,9A
Rezystancja fazowa: 1,13omów
Indukcyjność: 4,8mH ± 20%(1KHz)
Dane fizyczne
Wymiary ramy: 57 x 57mm
Długość korpusu: 76mm
Średnica wału: Φ8mm
Długość wału: 13,5mm
Liczba wyprowadzeń: 4
Długość wyprowadzeń: 500mm
Waga: 1,2kg
Połączenie
| A+ | A- | B+ | B- |
| Czarny | Zielony | Czerwony | Niebieski |
| Specyfikacja fizyczna | |
|---|---|
| Stopień ochrony IP | 40 |
